Un Tubo Venturi es un dispositivo que mide la velocidad de un fluido (líquido o gas) que pasa por una tubería. Lo hace al reducir el área de flujo y medir la diferencia de presión.
¿Cómo funciona? Imagina una manguera de jardín. Si aprietas la manguera, el agua sale más rápido, ¿verdad? El Tubo Venturi hace algo parecido, pero de forma controlada y con mediciones precisas.
Partes de un Tubo Venturi
Un Tubo Venturi tiene tres secciones principales:
Must Read
- Sección Convergente: Esta sección se estrecha gradualmente. Al reducir el área, el fluido se acelera. Piensa en el agua que se acelera al apretar la manguera.
- Garganta (Sección de Estrangulamiento): Es la parte más estrecha del tubo. Aquí, la velocidad del fluido es máxima y la presión es mínima.
- Sección Divergente: Esta sección se ensancha gradualmente, permitiendo que el fluido disminuya su velocidad y la presión aumente nuevamente. Es como dejar de apretar la manguera.
El Principio de Bernoulli
El Tubo Venturi funciona gracias al Principio de Bernoulli. Este principio dice que, en un flujo constante, cuando la velocidad de un fluido aumenta, su presión disminuye, y viceversa.
En el Tubo Venturi, al estrechar la sección (sección convergente y garganta), la velocidad del fluido aumenta. Como la velocidad aumenta, la presión disminuye en esa zona (garganta). Al ensanchar la sección (sección divergente), la velocidad disminuye y la presión aumenta.
Medición de la Presión
El Tubo Venturi tiene tomas de presión en la sección ancha (antes de la sección convergente) y en la garganta. Se miden estas dos presiones con un manómetro diferencial. La diferencia de presión entre estas dos tomas se usa para calcular la velocidad del fluido.

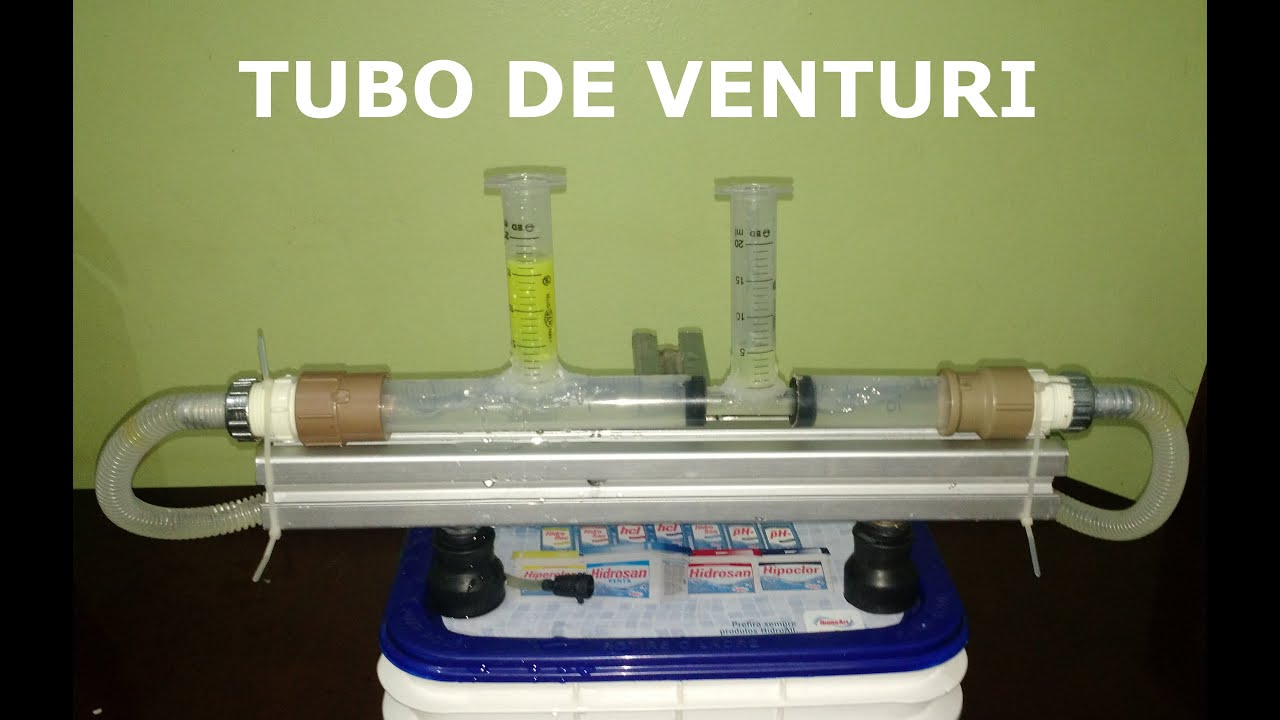

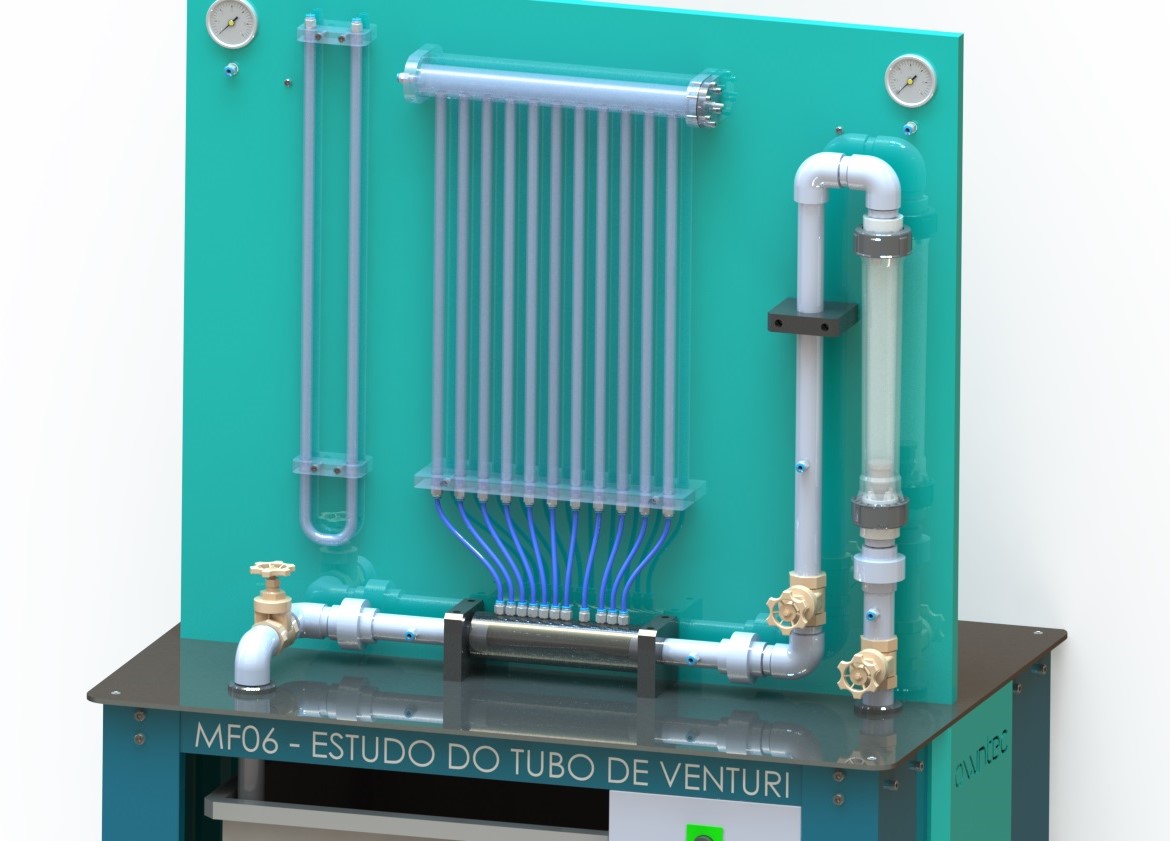

Imagina dos tubos pequeños conectados al tubo principal, uno antes del estrechamiento y otro en el estrechamiento. La diferencia en la altura del líquido en estos tubos indica la diferencia de presión.
Aplicaciones del Tubo Venturi
El Tubo Venturi se usa en muchas aplicaciones, por ejemplo:
- Medición del flujo de agua: En sistemas de irrigación o en plantas de tratamiento de agua.
- Medición del flujo de gas: En sistemas de ventilación o en la industria química.
- Carburadores de automóviles: Para mezclar aire y combustible.
- Aspiradoras: Para crear succión.
- Instrumentos médicos: Para medir el flujo de aire en los pulmones.
En resumen, el Tubo Venturi es una herramienta sencilla pero poderosa para medir la velocidad y el caudal de fluidos. Su funcionamiento se basa en el Principio de Bernoulli y la medición de la diferencia de presión entre la sección ancha y la garganta del tubo.
