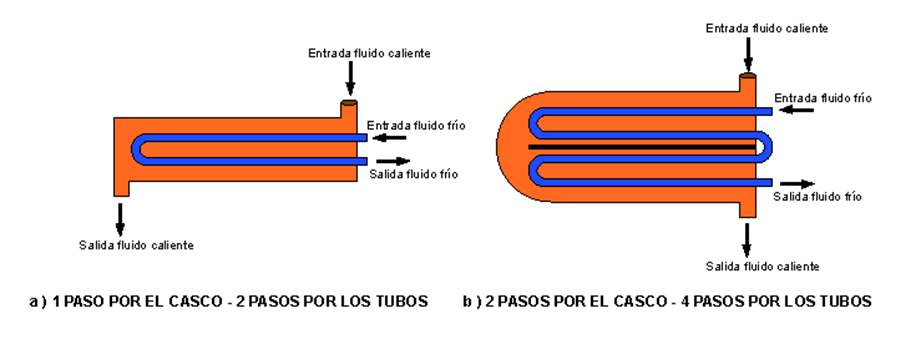

Un intercambiador de calor horizontal de coraza y haz de tubos es un tipo de intercambiador de calor donde un fluido corre a través de un haz de tubos dispuesto horizontalmente dentro de una carcasa (coraza). El otro fluido fluye a través de la coraza, alrededor de los tubos, transfiriendo calor entre los dos fluidos sin mezclarlos directamente.
Aspectos clave:
Diseño Horizontal: La orientación horizontal facilita la distribución uniforme del fluido en la coraza, especialmente con fluidos bifásicos o que contienen sólidos.
Must Read
Haz de Tubos: Los tubos, generalmente fabricados con materiales de alta conductividad térmica como el cobre o el acero inoxidable, están dispuestos en un patrón dentro de la coraza. Este patrón optimiza la superficie de contacto y la eficiencia de la transferencia de calor.
Coraza: La coraza es la estructura exterior que contiene el haz de tubos y dirige el flujo del fluido que no circula por los tubos. Puede tener bafles (deflectores) internos para mejorar la turbulencia y aumentar la eficiencia de la transferencia de calor.
Fluidos: Un fluido (generalmente el más corrosivo o el que necesita mayor control de temperatura) fluye a través de los tubos, mientras que el otro fluye por la coraza. La elección del fluido que va por cada lado depende de las propiedades de los fluidos y los requisitos del proceso.
Transferencia de Calor: La transferencia de calor se produce a través de la pared de los tubos, desde el fluido más caliente al más frío, o viceversa. La eficiencia de la transferencia depende de factores como el área superficial, la conductividad térmica de los materiales y las velocidades de flujo.
Ejemplo 1: En una refinería de petróleo, un intercambiador de calor horizontal de coraza y haz de tubos puede utilizarse para enfriar el petróleo caliente después de un proceso de destilación, utilizando agua como refrigerante.
Ejemplo 2: En una planta química, puede utilizarse para calentar un reactivo antes de que ingrese a un reactor, utilizando vapor como fuente de calor.
Aplicación en el mundo real: Este tipo de intercambiador es ampliamente utilizado en diversas industrias, incluyendo la química, petroquímica, energética, alimentaria y farmacéutica, debido a su robustez, eficiencia y relativa facilidad de mantenimiento. Su diseño horizontal es particularmente adecuado para aplicaciones donde se requiere una distribución uniforme del fluido o donde se manejan fluidos con alta viscosidad o contenido de sólidos.
