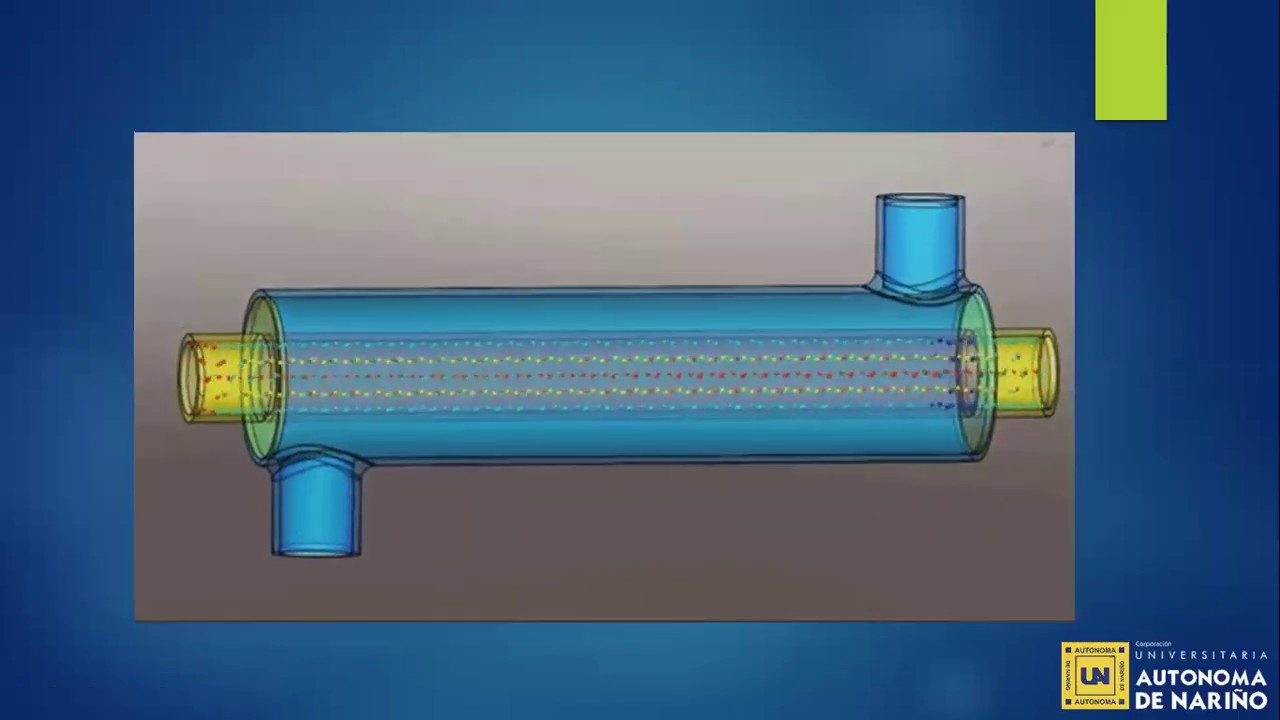

Un intercambiador de calor de tubos concéntricos, también conocido como intercambiador de doble tubo, es un tipo de intercambiador de calor donde dos fluidos intercambian calor mientras fluyen a través de dos tubos concéntricos. Uno de los fluidos fluye por el tubo interior y el otro fluye por el espacio anular entre los dos tubos.
El principio de funcionamiento es simple: el fluido caliente cede calor al fluido frío a través de la pared del tubo interior. Para entenderlo mejor, veamos los pasos clave:
Paso 1: Configuración. Imagina dos tubos, uno dentro del otro. El tubo interior tiene un diámetro menor que el tubo exterior, creando un espacio anular. Por ejemplo, un tubo de cobre de 1 pulgada dentro de un tubo de acero de 2 pulgadas.
Must Read
Paso 2: Flujo de Fluidos. Se introducen dos fluidos. El fluido caliente puede fluir a través del tubo interior, y el fluido frío a través del espacio anular (flujo en contracorriente, que suele ser más eficiente), o viceversa. Un ejemplo sería agua caliente (fluido caliente) fluyendo por el interior y agua fría (fluido frío) fluyendo por el exterior.
Paso 3: Transferencia de Calor. El calor se transfiere desde el fluido caliente a través de la pared del tubo interior hacia el fluido frío. Cuanto mayor sea la diferencia de temperatura entre los fluidos, mayor será la tasa de transferencia de calor. Por ejemplo, si el agua caliente está a 80°C y el agua fría a 20°C, la transferencia será mayor que si la diferencia fuera menor.
Paso 4: Salida de Fluidos. El fluido caliente sale a una temperatura más baja, y el fluido frío sale a una temperatura más alta. La eficiencia del intercambio de calor depende de factores como la longitud de los tubos, los caudales de los fluidos y las propiedades de los materiales.
Un uso práctico común es el precalentamiento de fluidos en procesos industriales. Por ejemplo, calentar un fluido que va a ser utilizado en un reactor químico utilizando el calor residual de otro proceso. Otro uso importante es en sistemas de refrigeración, donde el refrigerante caliente cede calor a un fluido refrigerante.
