¡Hola futuros ingenieros y amantes de la electrónica! Vamos a explorar el mundo de los inductores. Los entenderemos cuando están conectados en serie, paralelo y en combinaciones mixtas. Usaremos analogías visuales para hacerlo más fácil.

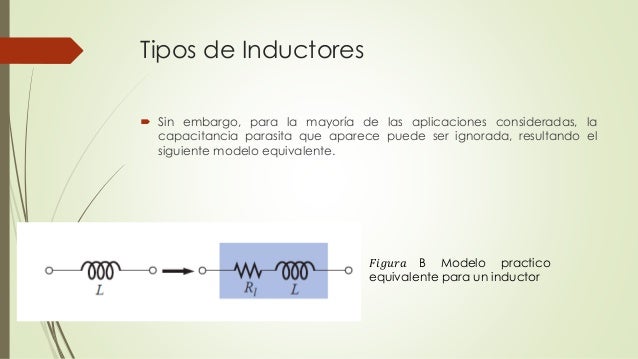

Inductores en Serie: Una Cadena de Energía
Imaginemos una fila de personas empujando un carrito. Cada persona representa un inductor. Están uno detrás del otro. Esto es como tener inductores en serie.
En serie, la corriente (el movimiento del carrito) es la misma a través de cada inductor. Piensa en esto: El carrito debe pasar por cada persona. No hay otra opción. La inductancia total es la suma de las inductancias individuales.
Must Read
Matemáticamente: Ltotal = L1 + L2 + L3 + ... Es como sumar la fuerza de cada persona para empujar el carrito. Más personas, más fuerza total.
Visualmente: Imagina tres inductores, cada uno con una inductancia de 2 Henrios (H). En serie, la inductancia total sería 2H + 2H + 2H = 6H. Es una línea recta, ¡fácil de ver!
Inductores en Paralelo: Caminos Múltiples
Ahora, imagina que el carrito llega a una bifurcación en el camino. Cada camino tiene una persona que ofrece resistencia. Estos caminos representan inductores en paralelo.
En paralelo, el voltaje (la "presión" para mover el carrito) es el mismo a través de cada inductor. Piensa en la presión del agua en una tubería dividida. La presión es la misma en cada rama. La corriente (el flujo del carrito) se divide entre los inductores.
Calcular la inductancia total en paralelo es un poco más complicado. Usamos la siguiente fórmula: 1/Ltotal = 1/L1 + 1/L2 + 1/L3 + .... Luego, invertimos el resultado para obtener Ltotal.
Si tienes solo dos inductores en paralelo, hay una fórmula más sencilla: Ltotal = (L1 * L2) / (L1 + L2). Recuerda, la inductancia total siempre será menor que la inductancia más pequeña en el circuito paralelo.
Visualmente: Imagina dos inductores de 4H en paralelo. Usando la fórmula simplificada: (4H * 4H) / (4H + 4H) = 16H / 8H = 2H. La inductancia total es menor que cualquiera de los inductores individuales.
Inductores en Configuración Mixta: Combinando los Caminos
Ahora la parte divertida: ¡inductores en configuración mixta! Aquí tenemos combinaciones de inductores en serie y en paralelo. Es como una red de caminos con algunas secciones en fila y otras que se dividen.
Para resolver estos circuitos, los simplificamos paso a paso. Primero, identificamos las secciones en serie y en paralelo. Luego, calculamos la inductancia equivalente de cada sección. Finalmente, repetimos el proceso hasta que tengamos una sola inductancia equivalente.
Imagina un circuito con dos inductores en serie (L1 y L2) y esa combinación está en paralelo con otro inductor (L3). Primero, calculamos la inductancia total de la sección en serie: Lserie = L1 + L2. Luego, calculamos la inductancia total de la combinación en paralelo: Ltotal = (Lserie * L3) / (Lserie + L3).
Visualmente: Dibuja el circuito. Encierra en un círculo las secciones en serie. Encierra en un cuadrado las secciones en paralelo. Resuelve cada sección por separado. Reemplaza cada sección con su inductancia equivalente. ¡Repite hasta tener un circuito simple!
Recuerda: La clave es la organización. Analiza el circuito cuidadosamente. Divide y vencerás. ¡Con práctica, te convertirás en un maestro de los inductores!
¡Espero que esta explicación te haya sido útil! ¡Sigue explorando y experimentando con la electrónica!
