La identificación de bobinas en un motor trifásico es el proceso de determinar la conexión correcta entre las bobinas individuales dentro del motor. Es crucial para asegurar que el motor gire en la dirección correcta y funcione de manera eficiente, evitando daños. Se aplica al reconectar motores después de un rebobinado, reparar cables sueltos, o al instalar un motor usado cuyo cableado no está claramente marcado.
Identificación Paso a Paso
Aquí tienes una guía rápida para identificar las bobinas:
- Preparación: Desconecta la alimentación del motor. Necesitarás un multímetro configurado para medir resistencia (ohmios). Asegúrate de que todos los terminales del motor estén accesibles.
- Identificación de Pares:

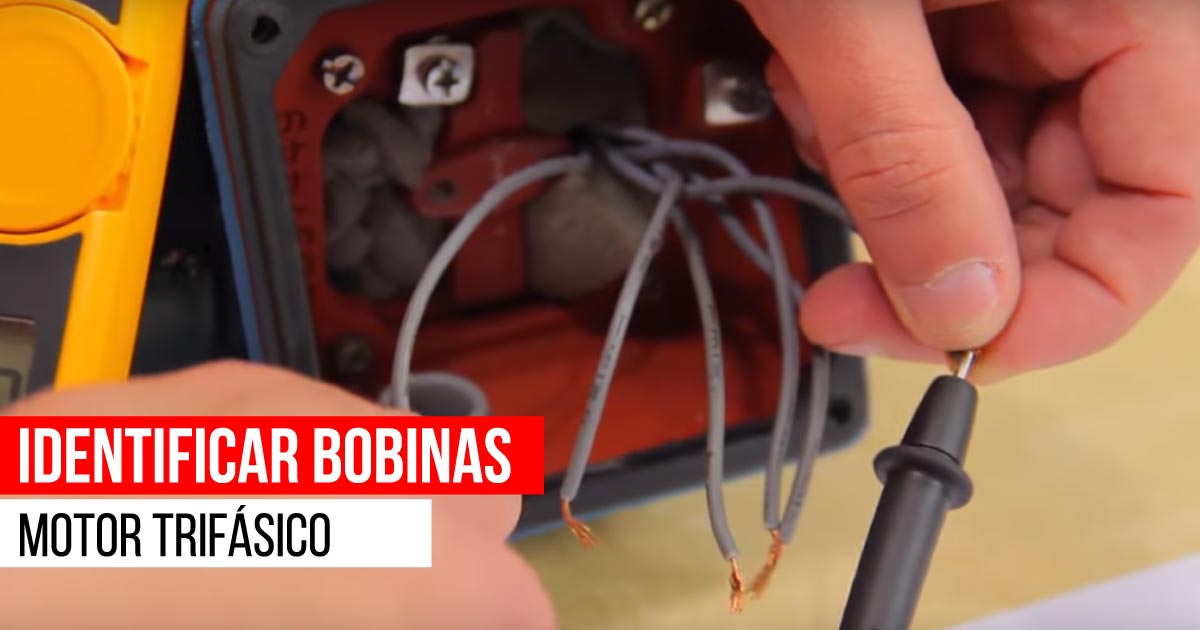

- Busca Continuidad: Toca las puntas del multímetro en dos terminales cualesquiera. Si el multímetro muestra una resistencia baja (cercana a cero), has encontrado un par de terminales que pertenecen a la misma bobina. Marca estos terminales con el mismo número (por ejemplo, U1 y U2).
- Repetición: Repite este proceso hasta identificar los tres pares de terminales. Si no encuentras continuidad, prueba con otras combinaciones.
- Identificación de Fases (U, V, W): Este paso es más complejo y a menudo requiere un método de ensayo y error, especialmente si no hay marcas originales. Sin embargo, puedes seguir una convención común:
- Conexión Temporal: Conecta temporalmente el motor en estrella. Esto implica unir un extremo de cada bobina (por ejemplo, U2, V2, W2).
- Aplicación de Tensión Baja: Aplica una tensión baja y controlada (por ejemplo, con un transformador reductor) a los otros extremos de las bobinas (U1, V1, W1). Observa la dirección de giro del eje.
- Corrección (si es necesario): Si el motor gira en la dirección incorrecta, intercambia dos fases (por ejemplo, cambia los cables de V1 y W1 en la conexión). Observa si la dirección de giro cambia. Repite hasta que la dirección de giro sea la correcta.
- Marcado Permanente: Una vez que hayas identificado las fases, marca los terminales de manera permanente (por ejemplo, con etiquetas o marcadores indelebles) para futuras referencias.
Ejemplo: Imagina que al principio unes dos cables y el multímetro muestra 0.3 ohmios. ¡Bingo! Ese es un par. Ahora, márcalos con "1" en cada cable. Repite el proceso para encontrar los otros dos pares.
Must Read
Advertencia: Trabajar con electricidad es peligroso. Si no estás seguro, consulta a un electricista calificado. La seguridad es lo primero.
