Hoja De Datos Del Amplificador Operacional 741

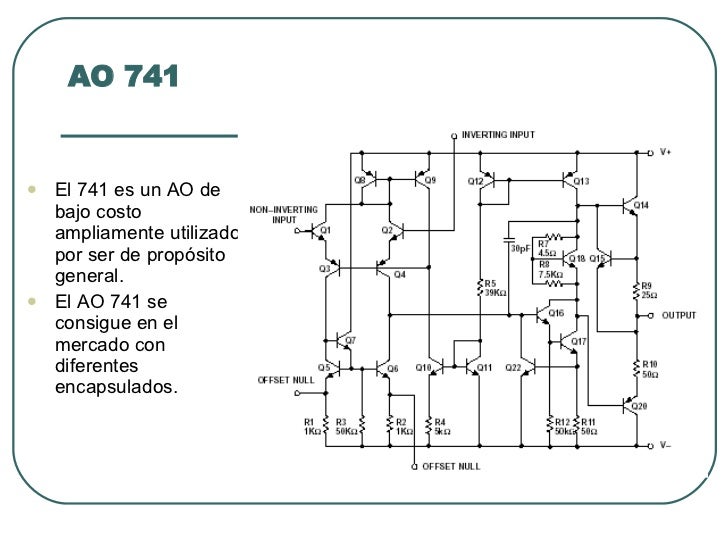

El 741 es un amplificador operacional (Op-Amp) de propósito general. Es un componente electrónico que amplifica la diferencia entre dos voltajes de entrada. La "Hoja de Datos" (Datasheet) del 741 proporciona información crucial sobre sus características y cómo utilizarlo correctamente.

Entendiendo la Hoja de Datos: Paso a Paso

1. Voltaje de Alimentación (Vcc/Vee): Indica el rango de voltaje que necesita el 741 para funcionar. Por ejemplo, típicamente ±15V. Ejemplo: Si la hoja de datos especifica un máximo de ±18V, no se debe exceder este límite.
2. Ganancia de Lazo Abierto (AOL): Mide cuánto amplifica la señal sin retroalimentación. Un valor alto (por ejemplo, 200,000) significa que pequeñas diferencias de voltaje de entrada producen grandes cambios en la salida. Ejemplo: Una diferencia de 1mV en la entrada podría resultar en una salida de 200V (sin limitación del voltaje de alimentación).
3. Impedancia de Entrada (Zin): Representa la resistencia que el 741 ofrece a la señal de entrada. Un valor alto (por ejemplo, 2 MΩ) implica que la señal de entrada ve una carga pequeña. Ejemplo: Una alta impedancia de entrada minimiza la carga sobre el circuito que genera la señal de entrada.
4. Impedancia de Salida (Zout): Representa la resistencia interna que el 741 presenta a la carga. Un valor bajo (por ejemplo, 75 Ω) permite entregar corriente a la carga de manera eficiente. Ejemplo: Una baja impedancia de salida asegura que la señal amplificada llegue a la carga sin atenuación significativa.
5. Tasa de Respuesta (Slew Rate): Indica la rapidez con la que la salida puede cambiar en respuesta a un cambio en la entrada. Es un factor limitante para señales de alta frecuencia. Ejemplo: Un slew rate bajo puede distorsionar señales senoidales de alta frecuencia.

Aplicaciones Prácticas

El 741, pese a no ser el más moderno, sigue siendo útil en:

• Amplificadores de Audio: Para aumentar la señal de un micrófono o una fuente de audio antes de enviarla a un altavoz.
• Circuitos de Control: En sistemas de control de temperatura o luz, para comparar una señal de referencia con la señal de un sensor y activar un actuador.
