Bienvenidos, colegas educadores, a una guía completa sobre cómo usar Microsoft Excel para el análisis de granulometría de agregados. Este recurso está diseñado para simplificar un concepto fundamental en ingeniería civil y construcción, haciéndolo accesible a nuestros estudiantes. Vamos a sumergirnos directamente en el tema.
¿Qué es la Granulometría?
La granulometría, también conocida como análisis de tamaño de partículas, se refiere a la distribución de tamaños de partículas en un agregado. Un agregado puede ser arena, grava, piedra triturada o una mezcla de estos. La granulometría es crucial porque influye directamente en las propiedades del hormigón o asfalto que se elabora con esos agregados.
La distribución del tamaño de las partículas afecta la trabajabilidad, la resistencia y la durabilidad del material final. Una granulometría bien graduada contiene una variedad de tamaños de partículas, minimizando los vacíos entre ellas. Esto resulta en un material más denso y resistente.
Must Read
El Proceso del Análisis Granulométrico
El análisis granulométrico se realiza mediante una serie de tamices con aberturas de tamaño decreciente. El agregado se pasa a través de los tamices. La cantidad de material retenido en cada tamiz se pesa. Estos pesos se utilizan para calcular el porcentaje que pasa a través de cada tamiz.
Este porcentaje que pasa se grafica contra el tamaño de la abertura del tamiz, dando como resultado una curva granulométrica. La forma de esta curva nos indica la gradación del agregado. Una curva suave y continua indica una buena gradación, mientras que una curva con saltos o huecos indica una mala gradación.
Excel al Rescate: Creando Nuestra Hoja de Cálculo

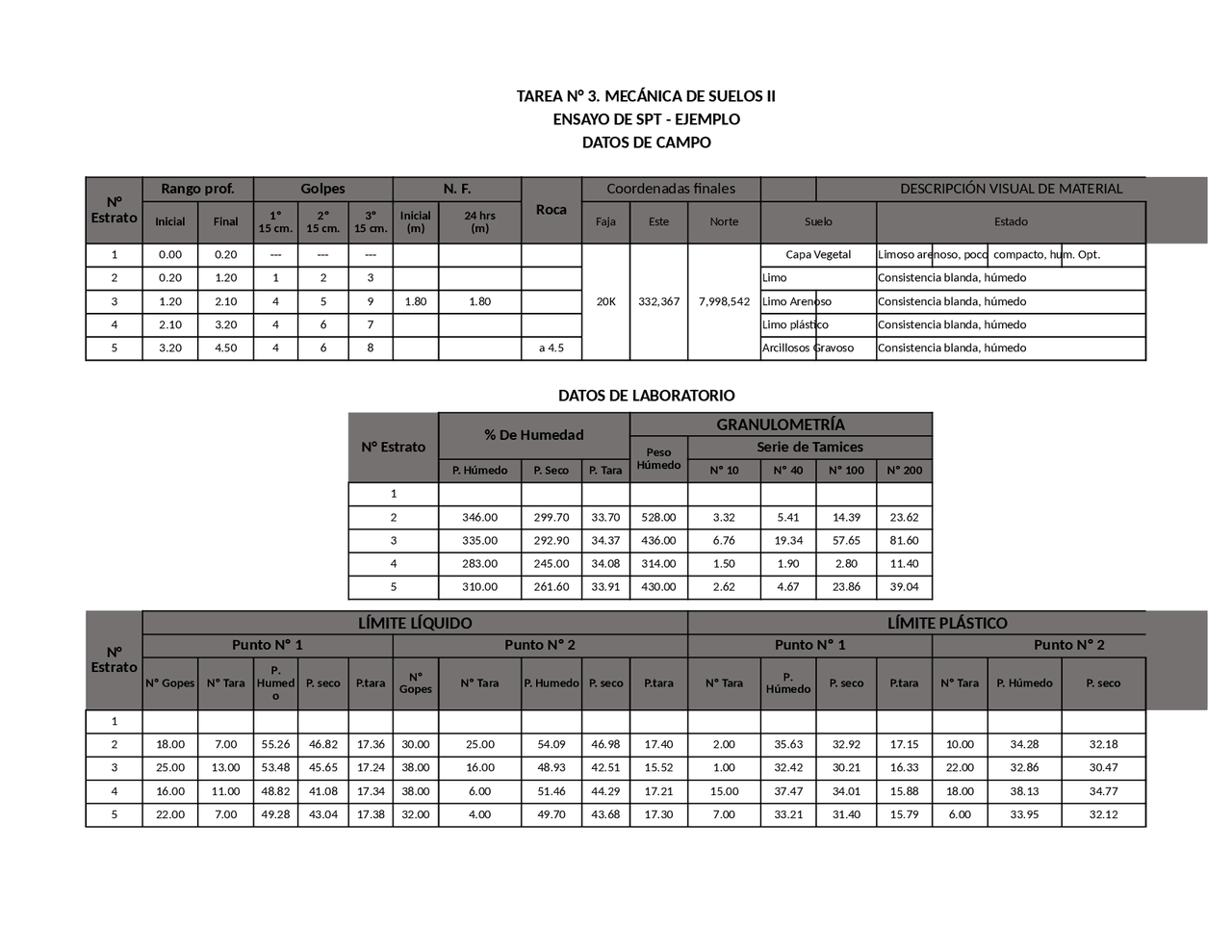

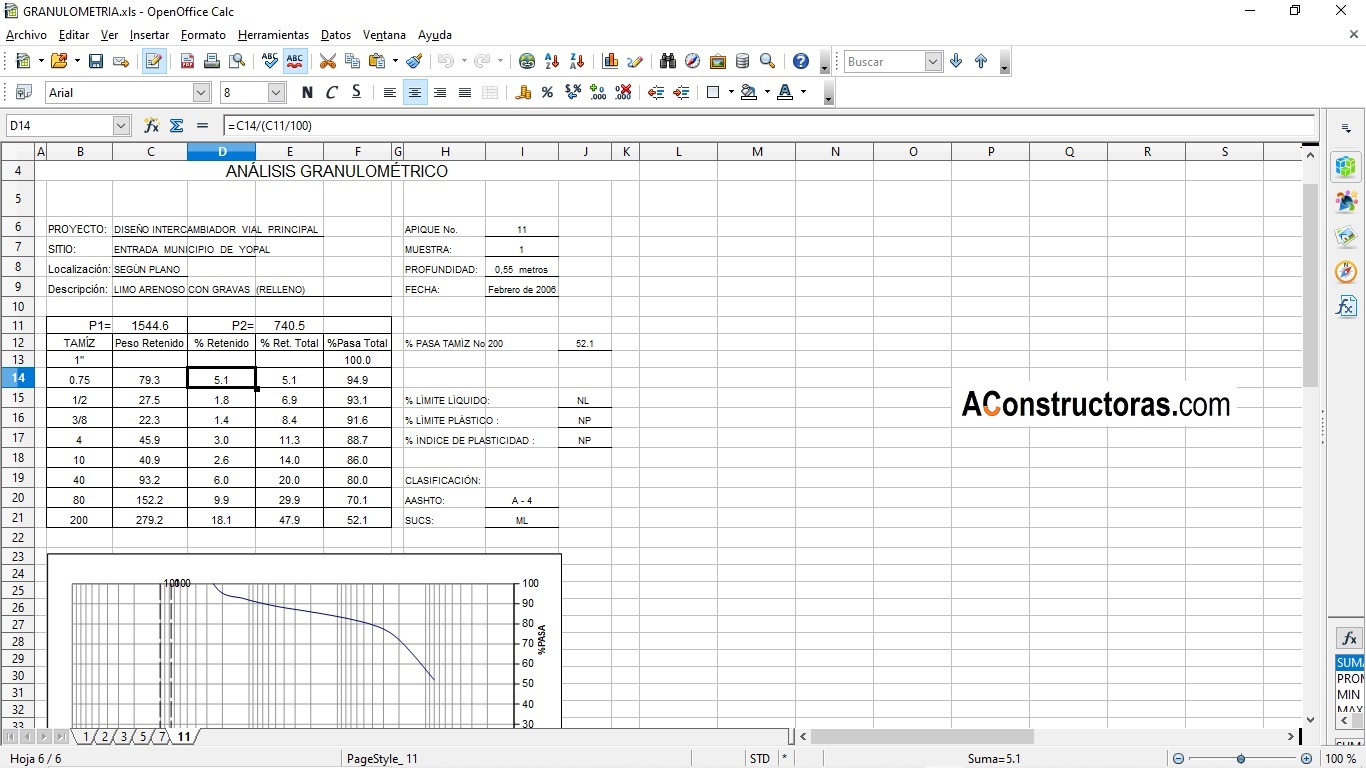

Ahora, veamos cómo Excel puede simplificar este proceso. Primero, necesitamos organizar nuestros datos. Las columnas esenciales son: Tamaño del Tamiz (en mm o pulgadas), Peso Retenido (en gramos o kilogramos), Porcentaje Retenido, Porcentaje que Pasa y Límite Superior/Inferior (especificaciones del proyecto).
Comencemos ingresando los tamaños de los tamices en la primera columna (A). Estos deben estar en orden descendente, desde el tamiz más grande hasta el más pequeño. En la segunda columna (B), anotamos el peso del agregado retenido en cada tamiz, obtenido del laboratorio. Asegúrate de incluir el peso del material que pasó el tamiz más fino, generalmente el tamiz #200, en una celda separada.
El Porcentaje Retenido (Columna C) se calcula dividiendo el peso retenido en cada tamiz por el peso total de la muestra, y luego multiplicando por 100. La fórmula en Excel sería: = (B2/SUMA(B:B))*100. Arrastra esta fórmula hacia abajo para aplicarla a todos los tamices.
El Porcentaje que Pasa (Columna D) se calcula restando el porcentaje retenido acumulado de 100. El primer valor de porcentaje que pasa será 100 menos el porcentaje retenido en el primer tamiz. La fórmula en Excel para la segunda fila sería: =100-SUMA(C$2:C2). Nuevamente, arrastra la fórmula para calcular los valores restantes.
Las columnas Límite Superior/Inferior (Columnas E y F) contienen los límites especificados por las normas o el proyecto. Estos límites definen el rango aceptable de porcentaje que pasa para cada tamaño de tamiz.
Gráficos en Excel: Visualizando la Granulometría

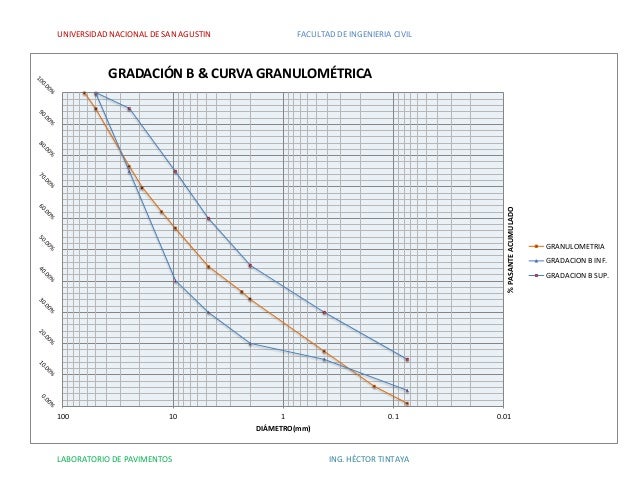

El verdadero poder de Excel radica en su capacidad para crear gráficos. Selecciona las columnas de Tamaño del Tamiz (A) y Porcentaje que Pasa (D). Inserta un gráfico de dispersión (XY) con líneas suaves. Este gráfico representa la curva granulométrica.
Ahora, agrega las series de datos de Límite Superior (E) y Límite Inferior (F) al mismo gráfico. Esto te permite comparar visualmente la curva granulométrica del agregado con las especificaciones del proyecto.
Ejemplo Práctico
Imaginemos que estamos analizando un agregado para concreto. La curva granulométrica resultante muestra que el porcentaje que pasa para algunos tamices está fuera de los límites especificados. Esto indica que el agregado no cumple con los requisitos para ser utilizado en la mezcla de concreto. Podríamos entonces ajustar la mezcla agregando más fino o más grueso para lograr una granulometría dentro de las especificaciones.
Aplicaciones en el Mundo Real
El análisis granulométrico con Excel tiene amplias aplicaciones. Se utiliza en el control de calidad de agregados para carreteras, presas, edificios y muchas otras estructuras. También se utiliza en la investigación para desarrollar nuevos materiales de construcción con propiedades mejoradas. En la minería, se utiliza para determinar el tamaño de las partículas de los minerales.
Dominar estas habilidades proporciona a nuestros estudiantes una ventaja competitiva y los prepara para enfrentar los desafíos de la ingeniería moderna. Recuerden que la práctica constante es clave para dominar esta herramienta.
