Un Generador de Van de Graaff es una máquina que crea grandes cantidades de electricidad estática. En pocas palabras, separa cargas eléctricas y las acumula en una esfera metálica, creando un alto voltaje.

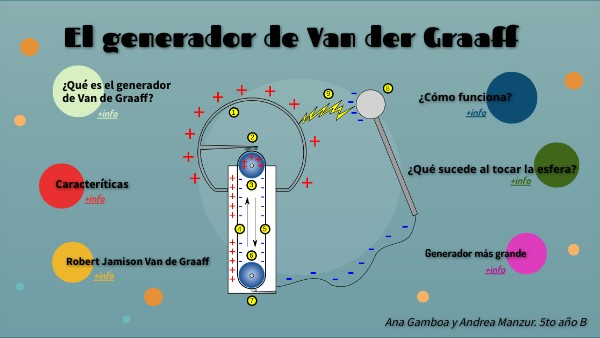

¿Cómo funciona?
Imagina un tobogán con una cinta transportadora en el centro. Esta cinta es el corazón del generador. Aquí te explicamos los pasos:
- Fricción: La cinta, hecha de un material como goma, se mueve sobre dos rodillos. Uno de los rodillos (generalmente de un material diferente como acrílico) está abajo. La fricción entre la cinta y el rodillo hace que se separen las cargas. Un rodillo se vuelve positivo, el otro negativo. Piensa en frotar un globo en tu cabello.
- Carga: Un peine metálico, ubicado cerca del rodillo inferior, utiliza un alto voltaje para ionizar el aire, creando electrones. Estos electrones son atraídos por las cargas positivas del rodillo (o repelidos por las negativas), y se adhieren a la cinta.
- Transporte: La cinta transporta las cargas (electrones) hacia arriba, hacia la esfera metálica en la parte superior.
- Descarga: Otro peine metálico, dentro de la esfera, recolecta las cargas de la cinta. Este peine está conectado a la esfera, así que las cargas se transfieren a la superficie de la esfera.
- Acumulación: Conforme la cinta sigue moviéndose, más y más cargas se acumulan en la esfera. Esto crea una gran diferencia de potencial, es decir, un alto voltaje.
Materiales clave
Los materiales son cruciales para un buen funcionamiento:
Must Read
- Cinta: Generalmente hecha de goma o un material similar que sea flexible y buen aislante eléctrico. Debe ser resistente al estiramiento y al desgaste.
- Rodillos: Uno suele ser de acrílico o teflón, y el otro de metal o goma. La elección de los materiales influye en la cantidad de carga generada por la fricción.
- Peines: Hechos de metal, como el cobre, para conducir bien la electricidad y facilitar la transferencia de carga. Deben tener puntas afiladas para ayudar a ionizar el aire.
- Esfera: Una esfera hueca de metal (aluminio o acero inoxidable son comunes). Debe ser lisa y sin puntas para evitar descargas prematuras. Su tamaño determina la cantidad de carga que puede almacenar.
- Base: Aislante, como plástico o madera, para evitar que la carga se escape a tierra.
- Columna: Un tubo aislante que soporta la esfera y protege la cinta. PVC o acrílico son opciones comunes.
Ejemplo Cotidiano
Aunque no vemos generadores de Van de Graaff en la vida diaria, la electricidad estática que sentimos al tocar una puerta después de caminar sobre una alfombra es un ejemplo similar. La alfombra y nuestros zapatos actúan como la cinta y los rodillos, separando las cargas. Nuestro cuerpo acumula estas cargas, y al tocar la puerta, ocurre una descarga.
Usos
Los generadores de Van de Graaff se usan principalmente en investigación, especialmente en física nuclear para acelerar partículas. También se utilizan en educación para demostrar principios de electrostática.
En resumen, el Generador de Van de Graaff es un dispositivo simple pero efectivo para generar alto voltaje, basado en la separación y acumulación de cargas eléctricas a través de la fricción y el transporte mecánico.
