Un capacitor, también conocido como condensador, es un componente electrónico que almacena energía en un campo eléctrico. Piénsalo como una pequeña batería, pero en lugar de almacenar energía química, almacena carga eléctrica.
Este almacenamiento de energía se realiza entre dos placas conductoras separadas por un material aislante llamado dieléctrico. Cuando se aplica un voltaje a las placas, una placa acumula carga positiva y la otra carga negativa. Cuanto mayor sea el voltaje y mayor la capacitancia del capacitor, más carga puede almacenar.
Capacitores en Corriente Alterna (CA)
El comportamiento de un capacitor en un circuito de corriente alterna (CA) es diferente al de un circuito de corriente continua (CC). En CC, una vez que el capacitor se carga completamente, bloquea el flujo de corriente. Sin embargo, en CA, la corriente fluye "a través" del capacitor. Esto no significa que la corriente realmente atraviese el dieléctrico, sino que el capacitor se carga y descarga continuamente, permitiendo que la corriente parezca fluir.
Must Read
Para comprender mejor, recordemos que la corriente alterna cambia de dirección periódicamente. El voltaje también varía sinusoidalmente con el tiempo. Esta variación constante es clave para el funcionamiento del capacitor en CA.
A medida que el voltaje de CA aumenta, el capacitor se carga. Cuando el voltaje disminuye, el capacitor se descarga. Este ciclo continuo de carga y descarga crea un flujo de corriente aparente a través del capacitor.
Reactancia Capacitiva
La reactancia capacitiva (Xc) es la oposición que ofrece un capacitor al flujo de corriente alterna. A diferencia de la resistencia, que disipa energía en forma de calor, la reactancia capacitiva almacena energía temporalmente y la devuelve al circuito. La reactancia capacitiva se mide en ohmios (Ω).
La reactancia capacitiva es inversamente proporcional a la frecuencia de la señal de CA y a la capacitancia del capacitor. Esto se expresa mediante la siguiente fórmula: Xc = 1 / (2πfC), donde f es la frecuencia en hercios (Hz) y C es la capacitancia en faradios (F).
De esta fórmula se deduce que a mayor frecuencia, menor es la reactancia capacitiva. Esto significa que el capacitor permite que más corriente fluya a través de él a frecuencias más altas. Por el contrario, a menor frecuencia, mayor es la reactancia capacitiva, y el capacitor ofrece más resistencia al flujo de corriente.

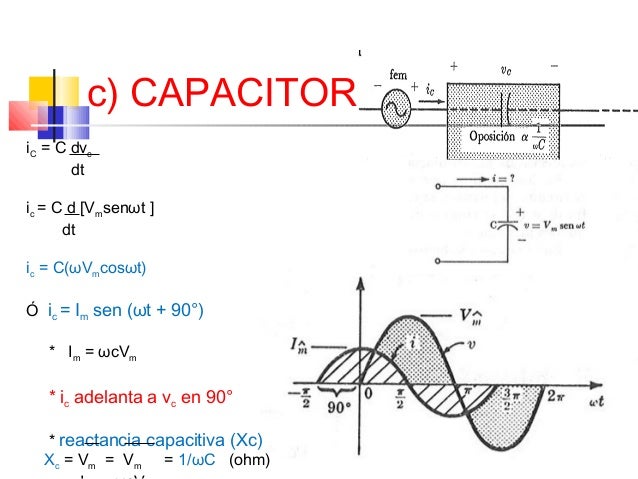

Desfase entre Voltaje y Corriente
En un circuito puramente capacitivo, el voltaje y la corriente no están en fase. La corriente adelanta al voltaje en 90 grados. Esto significa que la corriente alcanza su valor máximo antes de que el voltaje alcance su valor máximo.
Esta relación de desfase es una característica importante de los capacitores en CA y tiene importantes implicaciones en el diseño de circuitos.
Aplicaciones en la Vida Real
Los capacitores en CA tienen una amplia variedad de aplicaciones en la electrónica moderna. Aquí hay algunos ejemplos:
- Filtros: Los capacitores se utilizan en filtros para bloquear o permitir el paso de ciertas frecuencias de CA. Por ejemplo, en fuentes de alimentación, se utilizan para suavizar la señal de CC eliminando el rizado de CA.
- Acoplamiento: Los capacitores se utilizan para acoplar señales de CA entre diferentes etapas de un circuito, bloqueando al mismo tiempo cualquier componente de CC.
- Corrección del factor de potencia: En sistemas de energía eléctrica, los capacitores se utilizan para mejorar el factor de potencia, lo que reduce las pérdidas de energía y mejora la eficiencia del sistema.
- Arranque de motores: Algunos motores de CA utilizan capacitores para proporcionar un par de arranque adicional.
En resumen, el capacitor en CA es un componente fundamental en muchos circuitos electrónicos. Su capacidad para almacenar energía, oponerse al flujo de corriente alterna a través de la reactancia capacitiva y generar un desfase entre el voltaje y la corriente lo hace indispensable en una amplia gama de aplicaciones.
