Las Fallas en Circuitos con Transistores Bipolares (BJT) son problemas comunes en electrónica, afectando desde amplificadores de audio hasta fuentes de alimentación. Los BJTs actúan como interruptores o amplificadores, controlando el flujo de corriente entre el colector y el emisor mediante una pequeña corriente en la base. Entender las fallas comunes es crucial para la solución rápida de problemas.
Detección y Solución de Problemas: Un Enfoque Paso a Paso
Para diagnosticar fallas en circuitos con BJTs, sigue estos pasos:
- Identificación del Problema: ¿El circuito no funciona en absoluto? ¿Funciona de forma errática? ¿La salida es distorsionada? Observar los síntomas es el primer paso.
- Inspección Visual: Busca componentes quemados, recalentados o dañados. Presta atención a soldaduras sueltas o conexiones rotas.
- Verificación de la Alimentación: Asegúrate de que el circuito esté recibiendo el voltaje correcto. Un multímetro es esencial para esto. Verifica que no haya caídas de voltaje excesivas.
- Medición de Voltajes del BJT:
- Base-Emisor (Vbe): En un BJT de silicio, Vbe debe estar entre 0.6V y 0.7V para que conduzca. Si es mucho menor, el transistor podría estar apagado o dañado. Si es mucho mayor, podría haber un problema con la polarización.
- Colector-Emisor (Vce): Este voltaje indica el estado del transistor. Vce bajo (cercano a 0V) indica saturación (completamente encendido), mientras que Vce alto (cercano al voltaje de alimentación) indica corte (completamente apagado). Un valor intermedio indica que el transistor está funcionando en la región activa (amplificación).
- Prueba del Transistor Fuera del Circuito (si es posible): Utiliza un multímetro con función de prueba de diodos para verificar el funcionamiento del BJT. Busca cortocircuitos (resistencia cercana a 0 ohms) o circuitos abiertos (resistencia infinita) entre las diferentes uniones (Base-Emisor, Base-Colector, Colector-Emisor).
- Sustitución: Si sospechas que el BJT está defectuoso, reemplázalo por uno nuevo del mismo tipo o un equivalente compatible.
Ejemplos Comunes de Fallas
- Transistor Quemado: Causado por sobrecorriente o sobrevoltaje. Reemplaza el transistor y busca la causa del problema (resistencia abierta, cortocircuito en otro componente).

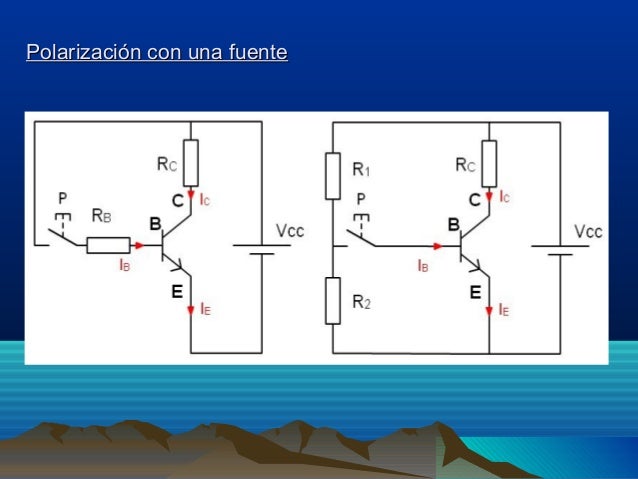

- Polarización Incorrecta: Resistencias de polarización desvalorizadas pueden impedir que el BJT funcione correctamente. Verifica los valores de las resistencias con un multímetro.
- Soldaduras Frías: Pueden causar conexiones intermitentes. Resolda las conexiones.
La clave para solucionar problemas de circuitos con BJTs es la paciencia y un enfoque sistemático. Con estas herramientas y técnicas, estarás bien equipado para diagnosticar y reparar la mayoría de las fallas.
