Cuando diseñamos un muro de contención, debemos asegurarnos de que sea estable. Una de las fallas más comunes que pueden ocurrir es el deslizamiento. En este artículo, explicaremos qué es la falla por deslizamiento y cómo prevenirla.
¿Qué es la Falla por Deslizamiento?
La falla por deslizamiento ocurre cuando la fuerza horizontal que empuja el muro (generalmente la presión de la tierra) es mayor que la resistencia a la fricción en la base del muro. Imagina que intentas empujar una caja pesada sobre una superficie rugosa. Si la fuerza que aplicas es mayor que la fricción entre la caja y la superficie, la caja se deslizará. En un muro de contención, la tierra detrás del muro ejerce una fuerza similar.
En términos más técnicos, el factor de seguridad contra el deslizamiento (FSdeslizamiento) es la relación entre las fuerzas resistentes al deslizamiento y las fuerzas que causan el deslizamiento. Queremos que este factor de seguridad sea mayor que 1, idealmente entre 1.5 y 2.0, para asegurar que el muro sea estable.
Must Read

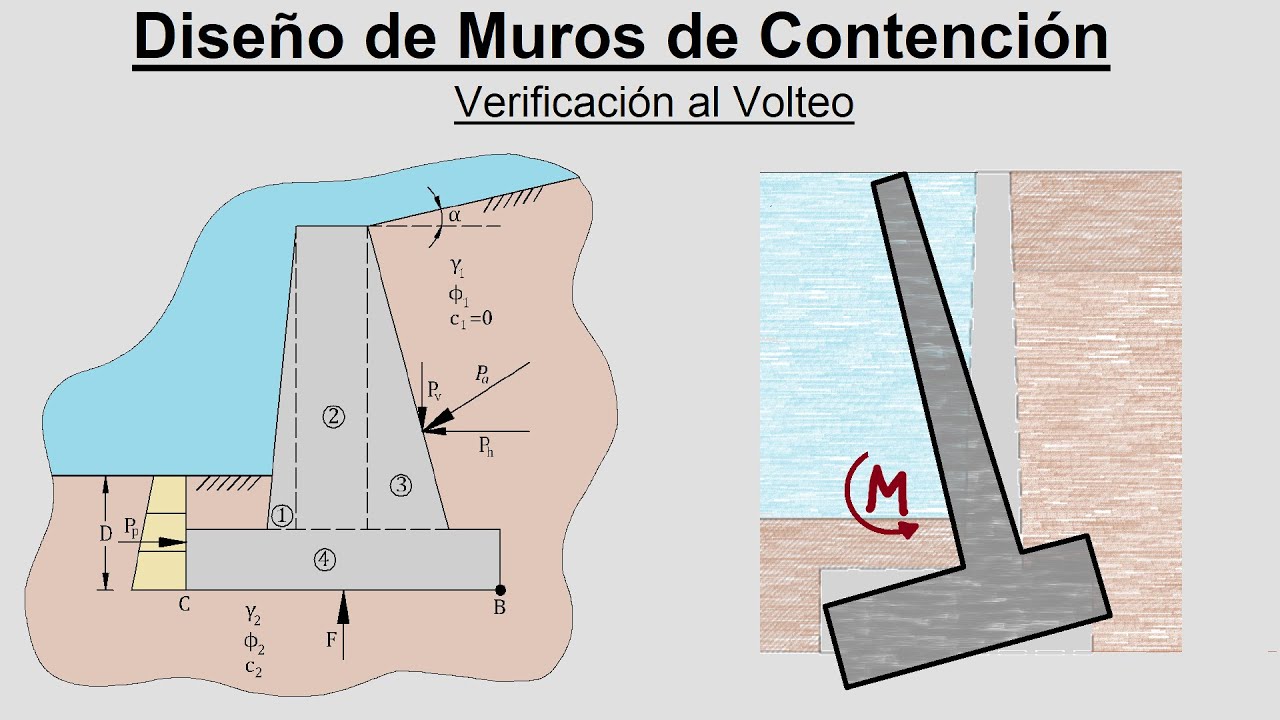

Fuerzas que Actúan Sobre el Muro
Para entender la falla por deslizamiento, debemos identificar las fuerzas involucradas. Las principales son:
- Fuerza Activa de la Tierra (Pa): Es la fuerza horizontal ejercida por la tierra detrás del muro. Esta fuerza tiende a empujar el muro hacia adelante y es la principal causa del deslizamiento.
- Fuerza Pasiva de la Tierra (Pp): Es la fuerza horizontal que la tierra frente al muro ejerce para resistir el movimiento. Esta fuerza ayuda a prevenir el deslizamiento, pero generalmente se ignora en el cálculo del factor de seguridad por precaución, ya que puede verse reducida por la erosión o la excavación.
- Peso del Muro (W): Es el peso del muro mismo. Este peso crea fricción en la base, lo que ayuda a resistir el deslizamiento.
- Fuerza de Fricción (F): Es la fuerza que se opone al movimiento entre la base del muro y el suelo. Esta fuerza es directamente proporcional al peso del muro y al coeficiente de fricción entre el muro y el suelo.
Cómo Calcular el Factor de Seguridad Contra el Deslizamiento
El factor de seguridad contra el deslizamiento se calcula de la siguiente manera:
FSdeslizamiento = (Σ Fuerzas Resistentes) / (Σ Fuerzas Impulsoras)
En la mayoría de los casos, esto se traduce en:
FSdeslizamiento = (Fuerza de Fricción + Fuerza Pasiva) / (Fuerza Activa)
Si despreciamos la fuerza pasiva (Pp) por seguridad, la fórmula se simplifica a:
FSdeslizamiento = (μ * W) / Pa
Donde:
- μ es el coeficiente de fricción entre el muro y el suelo.
- W es el peso del muro.
- Pa es la fuerza activa de la tierra.
Cómo Prevenir la Falla por Deslizamiento
Si el factor de seguridad contra el deslizamiento es demasiado bajo, hay varias maneras de mejorarlo:
- Aumentar el ancho de la base del muro: Esto incrementa el peso del muro (W), lo que a su vez aumenta la fuerza de fricción.
- Incorporar una llave de corte (shear key): Una llave de corte es una extensión de hormigón que se proyecta hacia abajo desde la base del muro hacia el suelo. Esto aumenta la resistencia al deslizamiento al crear una resistencia pasiva adicional.
- Mejorar las características del suelo: Compactar el suelo debajo de la base del muro puede aumentar el coeficiente de fricción (μ). En algunos casos, se puede reemplazar el suelo existente por un material con mejores propiedades de fricción.
- Drenaje Adecuado: Asegurar un buen drenaje detrás del muro reduce la presión hidrostática, que contribuye a la fuerza activa (Pa). Un buen sistema de drenaje minimiza la acumulación de agua, disminuyendo la presión ejercida sobre el muro.
Ejemplo Práctico
Supongamos que tenemos un muro de contención donde la fuerza activa de la tierra es de 100 kN, el peso del muro es de 200 kN, y el coeficiente de fricción entre el muro y el suelo es de 0.5. El factor de seguridad contra el deslizamiento sería:
FSdeslizamiento = (0.5 * 200 kN) / 100 kN = 1.0
En este caso, el factor de seguridad es muy bajo. Deberíamos considerar aumentar el ancho de la base del muro o incorporar una llave de corte para aumentar la resistencia al deslizamiento y alcanzar un factor de seguridad aceptable.
En resumen, comprender la falla por deslizamiento y cómo calcular el factor de seguridad es crucial para el diseño de muros de contención seguros y estables. Siempre se debe buscar la asesoría de un ingeniero estructural para el diseño y construcción de este tipo de estructuras.
