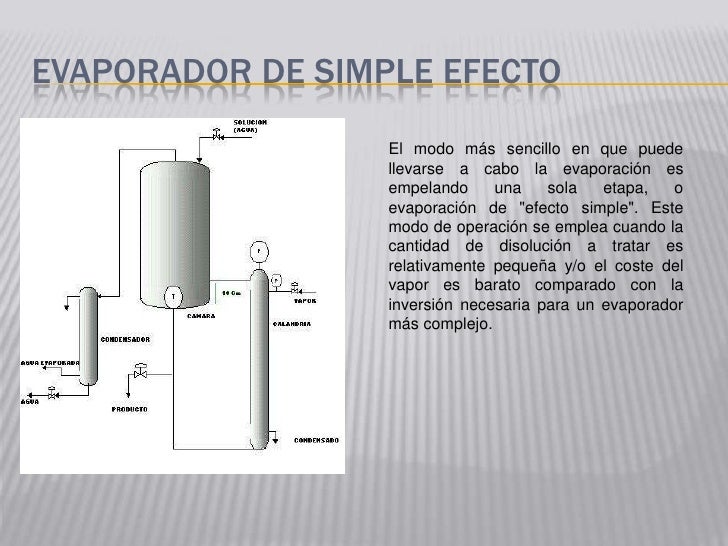

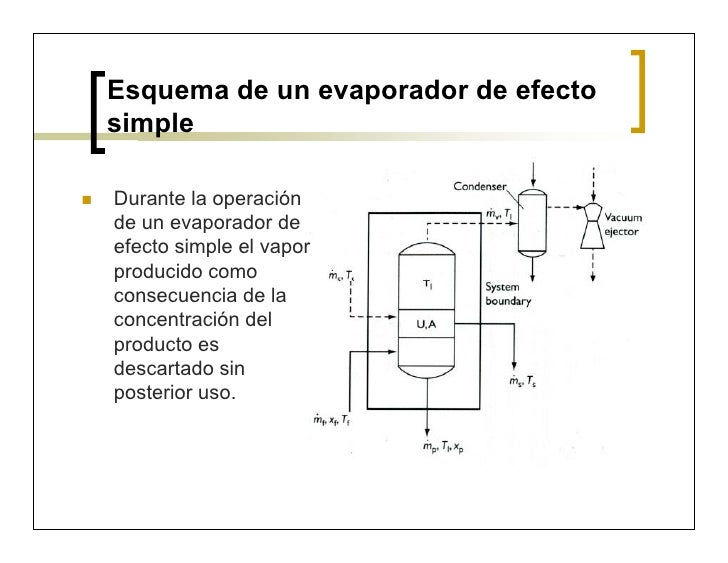

Un evaporador de simple efecto es un dispositivo utilizado para concentrar una solución, evaporando parte del disolvente. En esencia, se hierve la solución y el vapor resultante se separa del líquido concentrado.

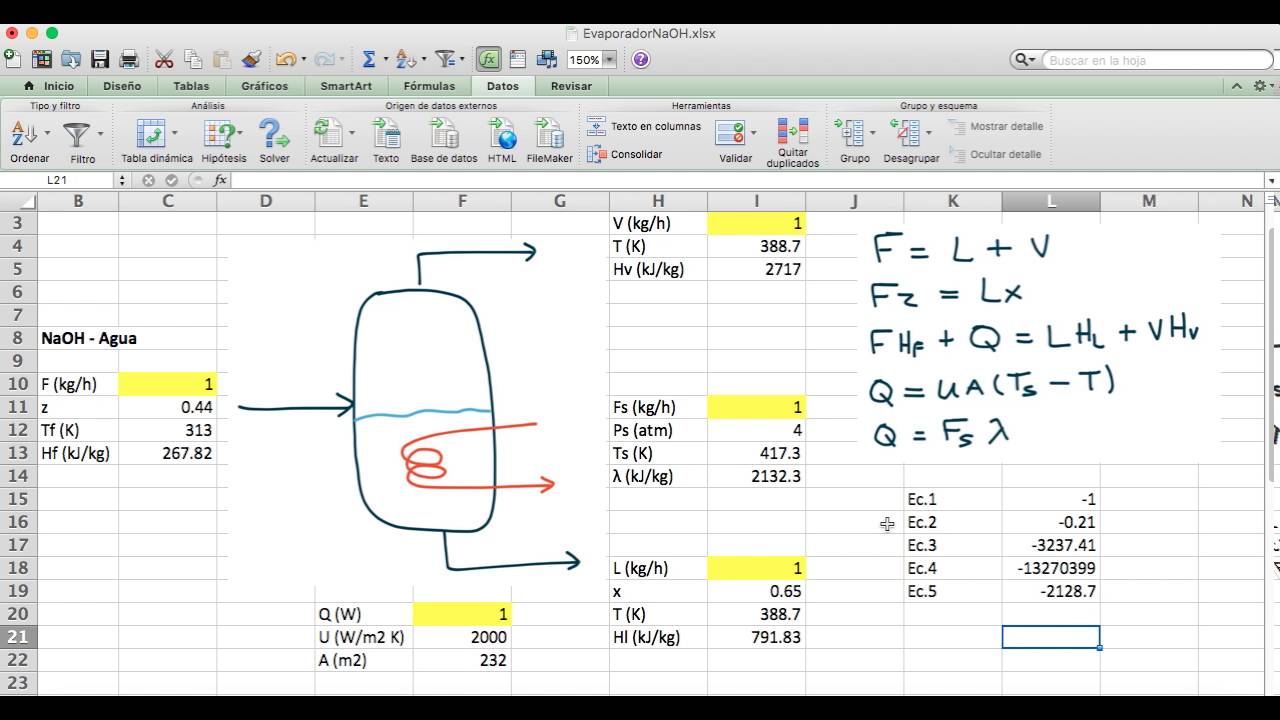

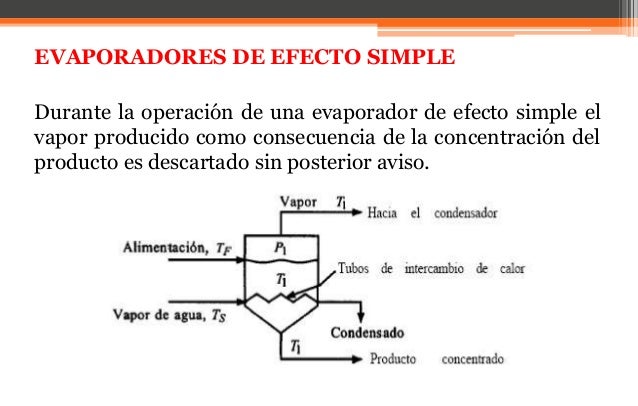

El principio fundamental radica en el balance de energía. Consideremos una solución alimentada al evaporador a una temperatura Talimentación. Se introduce vapor de calentamiento (generalmente vapor de agua) a una temperatura Tvapor. El calor latente de condensación del vapor de calentamiento se transfiere a la solución, provocando su ebullición.
Paso 1: Determinación del calor necesario. Calcula la cantidad de calor (Q) necesaria para evaporar la cantidad deseada de disolvente. Esto implica conocer el calor latente de vaporización del disolvente a la presión de operación del evaporador.
Must Read
Ejemplo: Si se desea evaporar 100 kg de agua y el calor latente de vaporización del agua es 2260 kJ/kg, entonces Q = 100 kg * 2260 kJ/kg = 226,000 kJ.
Paso 2: Cálculo del vapor de calentamiento requerido. Divide el calor necesario para la evaporación (Q) entre el calor latente de condensación del vapor de calentamiento. Esto proporciona la cantidad de vapor de calentamiento necesaria.
Ejemplo: Si el calor latente de condensación del vapor de calentamiento es 2200 kJ/kg, entonces el vapor de calentamiento requerido = 226,000 kJ / 2200 kJ/kg = 102.73 kg.
Paso 3: Balance de masa. Realizar un balance de masa general para determinar la concentración final de la solución. La masa de soluto permanece constante, mientras que la masa de disolvente disminuye.
Ejemplo: Si inicialmente tienes 1000 kg de solución con una concentración del 10% de soluto, después de evaporar 100 kg de agua, la masa total de la solución es 900 kg, y la concentración de soluto será (100 kg soluto / 900 kg solución) * 100% = 11.11%.
Los evaporadores de simple efecto son importantes en la industria alimentaria para concentrar zumos de frutas o leche, y en la industria química para concentrar soluciones de productos químicos antes de su cristalización o secado. La eficiencia energética es relativamente baja comparada con evaporadores de múltiple efecto, pero su simplicidad y bajo costo inicial los hacen atractivos para ciertas aplicaciones.
