Un variador de frecuencia (VFD), también conocido como inversor de frecuencia o variador de velocidad, es un dispositivo electrónico que controla la velocidad de un motor eléctrico de corriente alterna (CA) modificando la frecuencia del suministro eléctrico. Entender sus etapas es clave para entender cómo funciona.

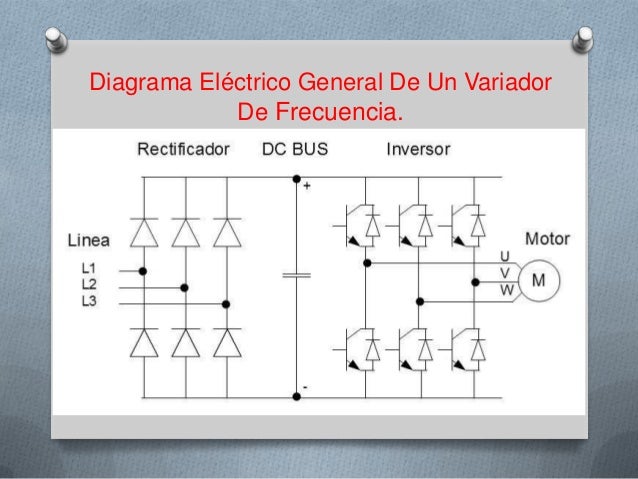

Etapa 1: Rectificación - Convirtiendo CA en CC
La primera etapa es la rectificación. Piensa en una fuente de energía en tu casa. Recibe corriente alterna (CA) de la red eléctrica. El rectificador toma esta CA y la convierte en corriente continua (CC). Esta conversión se realiza mediante un conjunto de diodos, que permiten que la corriente fluya en una sola dirección. Es como una calle de un solo sentido para la electricidad. La CC resultante no es perfecta; tiene ondulaciones, pero es un paso necesario.
Etapa 2: Filtrado - Suavizando la CC
La segunda etapa es el filtrado. Después de la rectificación, la CC todavía tiene algunas fluctuaciones o "ruido". El filtro, típicamente un gran condensador, suaviza esta CC. Imagina un depósito de agua que absorbe los picos y valles del flujo de agua, proporcionando un flujo más constante. El condensador almacena energía cuando el voltaje es alto y la libera cuando el voltaje es bajo, estabilizando la CC.
Must Read
Etapa 3: Inversión - Convirtiendo CC en CA Variable
La tercera y más importante etapa es la inversión. Aquí es donde ocurre la magia. El inversor toma la CC filtrada y la convierte nuevamente en CA, pero con una frecuencia variable. Esto se logra mediante transistores de potencia (como IGBTs) que se encienden y apagan rápidamente en un patrón específico. Al controlar la velocidad a la que estos transistores se encienden y apagan, el variador puede controlar la frecuencia y el voltaje de la CA de salida. Piensa en ello como un interruptor de luz que se enciende y apaga muy rápido, creando una onda de CA. La velocidad de encendido y apagado determina la frecuencia, y por lo tanto, la velocidad del motor.
Controlando la Velocidad del Motor
Al variar la frecuencia de la CA suministrada al motor, se controla su velocidad. Un motor de CA está diseñado para girar a una velocidad que está directamente relacionada con la frecuencia del suministro eléctrico. Por ejemplo, si un motor está diseñado para girar a 1800 RPM con una frecuencia de 60 Hz, reducir la frecuencia a 30 Hz reducirá la velocidad a 900 RPM. El VFD también ajusta el voltaje en relación con la frecuencia para mantener un par constante en el motor, evitando que se sobrecaliente o se quede sin fuerza.
En Resumen
Las etapas de un variador de frecuencia son: Rectificación (CA a CC), Filtrado (suavizado de la CC) e Inversión (CC a CA variable). A través de estas etapas, el VFD permite un control preciso de la velocidad del motor, optimizando el rendimiento y el consumo de energía. Desde bombas de agua hasta ventiladores industriales, los VFDs son una herramienta esencial para el control de motores modernos.
