El amplificador operacional, u Op-Amp, es un bloque fundamental en la electrónica moderna. Se utiliza en una amplia gama de aplicaciones, desde simples amplificadores de audio hasta complejos sistemas de control. Para entender su funcionamiento, es crucial examinar su esquema interno.

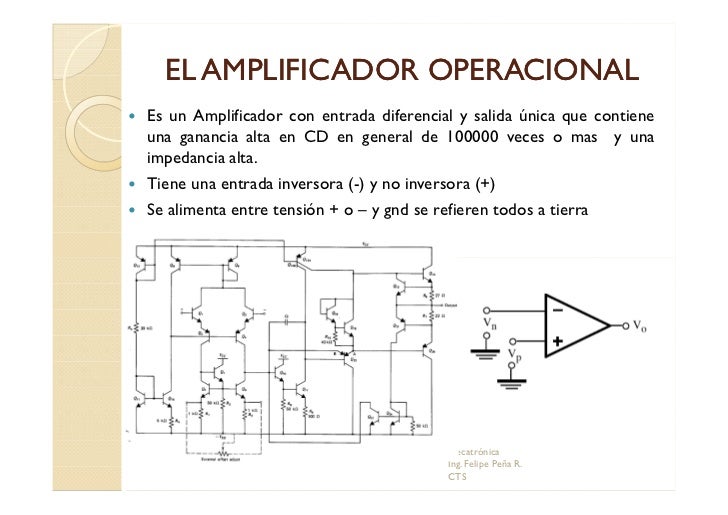

El esquema interno de un Op-Amp no es un único circuito, sino más bien una representación simplificada de varios bloques funcionales. Estos bloques trabajan en conjunto para proporcionar las características ideales de amplificación, alta ganancia y baja impedancia de salida.
Etapas Principales del Esquema Interno

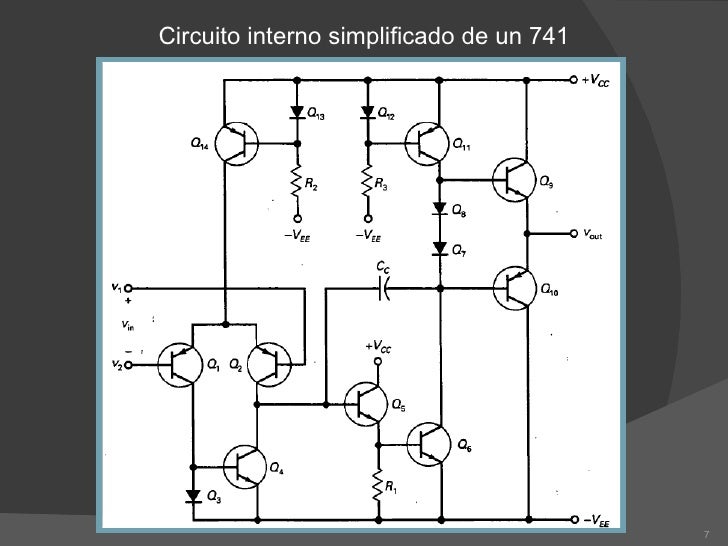

Un Op-Amp típico consta de varias etapas interconectadas. Cada etapa realiza una función específica, contribuyendo al rendimiento global del dispositivo. Estas etapas son: la etapa de entrada diferencial, la etapa de ganancia de voltaje, y la etapa de salida.
Must Read
Etapa de Entrada Diferencial
La etapa de entrada diferencial es la primera y una de las más importantes. Utiliza un par de transistores configurados para amplificar la diferencia entre dos señales de entrada. Esta configuración proporciona una alta impedancia de entrada, minimizando la carga sobre la fuente de señal. Además, rechaza el ruido común a ambas entradas, lo cual es esencial para aplicaciones de alta precisión.
Este rechazo del ruido común se conoce como razón de rechazo en modo común (CMRR). Una alta CMRR significa que el Op-Amp es menos susceptible al ruido presente en ambas entradas, lo cual es ideal en ambientes ruidosos.
Etapa de Ganancia de Voltaje
Después de la etapa de entrada, viene la etapa de ganancia de voltaje. Esta etapa amplifica la señal diferencial proveniente de la etapa anterior. Utiliza transistores adicionales para aumentar significativamente la ganancia total del Op-Amp.
La ganancia de esta etapa es crucial para determinar la ganancia de la configuración global. Se diseñan para maximizar la ganancia sin sacrificar la estabilidad del circuito. Esta etapa suele ser la más grande y compleja dentro del Op-Amp.
Etapa de Salida
Finalmente, la etapa de salida proporciona la corriente necesaria para excitar la carga. Esta etapa se diseña para tener una baja impedancia de salida. Esto asegura que el voltaje de salida permanezca constante, independientemente de la corriente requerida por la carga conectada.
Generalmente, esta etapa utiliza una configuración push-pull, que permite suministrar corriente tanto a la fuente de alimentación positiva como a la negativa. Esto maximiza la eficiencia y la capacidad de manejo de corriente del Op-Amp.
Componentes Adicionales
Además de las etapas principales, el esquema interno puede incluir otros componentes importantes. La compensación de frecuencia asegura la estabilidad del Op-Amp, previniendo oscilaciones no deseadas. Los circuitos de protección limitan la corriente de salida y protegen el dispositivo de sobrecargas.
La compensación de frecuencia se logra agregando un capacitor interno. Este capacitor introduce un polo de baja frecuencia en la respuesta del Op-Amp, lo que reduce la ganancia a altas frecuencias y mejora la estabilidad. Los circuitos de protección incluyen diodos y transistores que limitan la corriente y el voltaje, evitando daños al dispositivo.
Aplicaciones Reales
Entender el esquema interno permite comprender las limitaciones y fortalezas del Op-Amp. Permite diseñar circuitos más eficientes y optimizados. Por ejemplo, conociendo la importancia de la etapa diferencial, se puede apreciar el uso del Op-Amp en instrumentación donde la precisión es fundamental.
En aplicaciones de audio, la baja impedancia de salida de la etapa de salida asegura que el Op-Amp pueda controlar un altavoz sin distorsión. En sistemas de control, la alta ganancia permite amplificar pequeñas señales de error, logrando un control preciso.
En resumen, el estudio del esquema interno del Op-Amp ofrece una visión profunda de su funcionamiento. Con este conocimiento, se pueden aprovechar al máximo sus capacidades en una amplia variedad de aplicaciones electrónicas. El Op-Amp es una herramienta versátil, y su comprensión es esencial para cualquier ingeniero electrónico.
