Un rotámetro es un instrumento que mide el caudal de un fluido (líquido o gas) que fluye a través de una tubería. Esencialmente, te dice cuánto fluido está pasando por un punto en un tiempo determinado. Entender cómo leer la escala de un rotámetro es crucial para obtener mediciones precisas.
¿Cómo funciona un rotámetro?

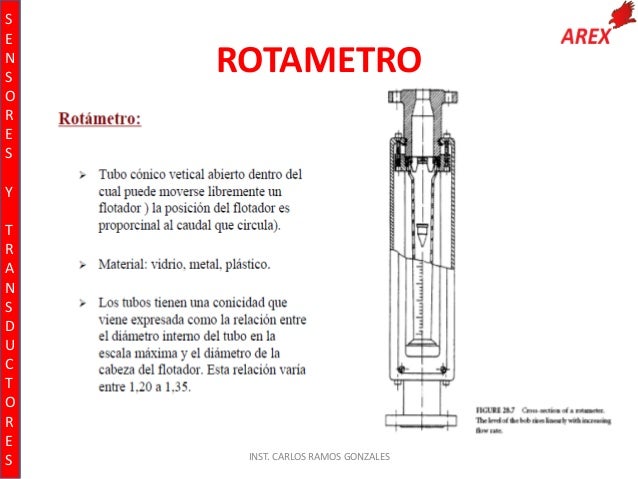

Imagina una pequeña boya (flotador) dentro de un tubo cónico transparente. El fluido entra por la parte inferior del tubo y fluye hacia arriba. A medida que el fluido sube, empuja la boya hacia arriba también. La altura a la que la boya se estabiliza indica el caudal. Cuanto mayor sea el caudal, más alta flotará la boya.
Identificando la Escala del Rotámetro
La escala es la parte con números y unidades. Generalmente se encuentra impresa directamente en el tubo transparente o en una placa adyacente. Antes de hacer cualquier lectura, identifica lo siguiente:
Must Read
- Unidades de Medida: Busca las unidades como LPM (Litros por Minuto), GPM (Galones por Minuto), m³/h (Metros cúbicos por hora), o SCFM (Pies cúbicos estándar por minuto). ¡Importante! Saber qué unidades estás leyendo es fundamental.
- Rango: El rango indica el caudal mínimo y máximo que el rotámetro puede medir. Por ejemplo, 0-10 LPM significa que el rotámetro puede medir desde 0 hasta 10 litros por minuto.
- Fluido de Calibración: Algunos rotámetros están calibrados para un fluido específico (como agua o aire). Si estás usando un fluido diferente, podría ser necesario un factor de corrección (consulta el manual del fabricante).
Lectura del Rotámetro: Paso a Paso
Aquí te mostramos cómo leer un rotámetro correctamente:
- Observa la Boya: La lectura se toma en la parte más ancha de la boya. Algunas boyas tienen una línea indicadora.
- Encuentra la Marca de la Escala: Alinea la parte más ancha de la boya con la escala del rotámetro.
- Lee el Valor: Anota el número en la escala que corresponde a la posición de la boya. Ese es el caudal.
- Considera la Precisión: Los rotámetros tienen una cierta precisión (ej: +/- 2% de la escala completa). Ten esto en cuenta al interpretar las mediciones.
Ejemplo Práctico: Imagina que estás midiendo el flujo de agua. La escala del rotámetro está en LPM y tiene un rango de 0-5 LPM. Si la parte más ancha de la boya está alineada con la marca "3" en la escala, el caudal es de 3 LPM.
Consejos Adicionales
- Asegúrate de que el rotámetro esté instalado verticalmente para obtener lecturas precisas.
- Evita vibraciones cerca del rotámetro, ya que pueden afectar la estabilidad de la boya.
- Si la boya oscila mucho, podría indicar turbulencia en el flujo. Intenta reducir la turbulencia o usar un amortiguador de pulsaciones.
En resumen, leer un rotámetro es simple una vez que entiendes la escala y la posición de la boya. Con práctica, podrás obtener mediciones precisas del caudal de fluidos fácilmente.
