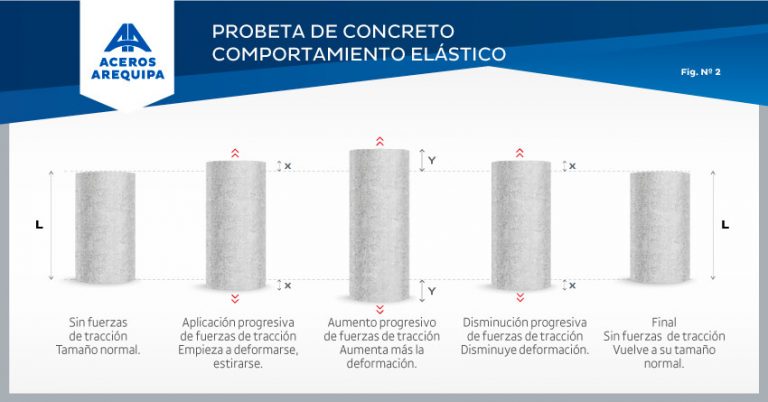

El Ensayo de Módulo de Elasticidad del Concreto es un procedimiento experimental que determina la relación entre el esfuerzo y la deformación en un espécimen de concreto sometido a una carga axial. En esencia, mide la rigidez del concreto, es decir, su resistencia a la deformación bajo carga.
Un aspecto clave es la preparación de las probetas. Se utilizan cilindros estandarizados, típicamente de 15 cm de diámetro y 30 cm de altura. Estos cilindros deben ser curados adecuadamente para asegurar una hidratación completa del cemento y alcanzar una resistencia representativa del concreto en su aplicación final.

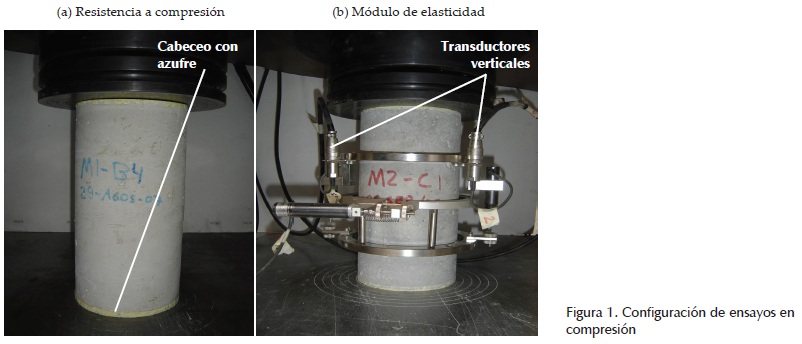

El ensayo se realiza en una máquina de pruebas universales. Se aplica una carga axial controlada y se mide simultáneamente la deformación del espécimen utilizando extensómetros o transductores de desplazamiento. La carga se aplica gradualmente y dentro de un rango específico, generalmente hasta aproximadamente el 40% de la resistencia a la compresión del concreto.
Must Read
Los datos recopilados (esfuerzo y deformación) se utilizan para construir una curva esfuerzo-deformación. El Módulo de Elasticidad Secante se calcula como la pendiente de una línea que conecta el origen de la curva con un punto correspondiente a un nivel de esfuerzo predeterminado. El Módulo de Elasticidad Tangente es la pendiente de la curva en un punto específico.
El tipo de cemento utilizado en la mezcla de concreto influye directamente en el módulo de elasticidad. Cemento con mayor contenido de C3S (silicato tricálcico) tiende a generar un concreto con mayor módulo de elasticidad. Asimismo, la relación agua/cemento afecta significativamente; una menor relación produce un concreto más denso y rígido.
Ejemplo 1: Si un cilindro de concreto experimenta una deformación de 0.001 bajo un esfuerzo de 30 MPa, el módulo de elasticidad sería 30,000 MPa (30 GPa). Ejemplo 2: Un concreto de alta resistencia típicamente presenta un módulo de elasticidad mayor que un concreto de baja resistencia.
El conocimiento del módulo de elasticidad del concreto es crucial en el diseño estructural. Permite predecir el comportamiento de las estructuras de concreto bajo carga, incluyendo deflexiones y deformaciones. Esta información es fundamental para garantizar la seguridad y durabilidad de edificios, puentes y otras infraestructuras.
