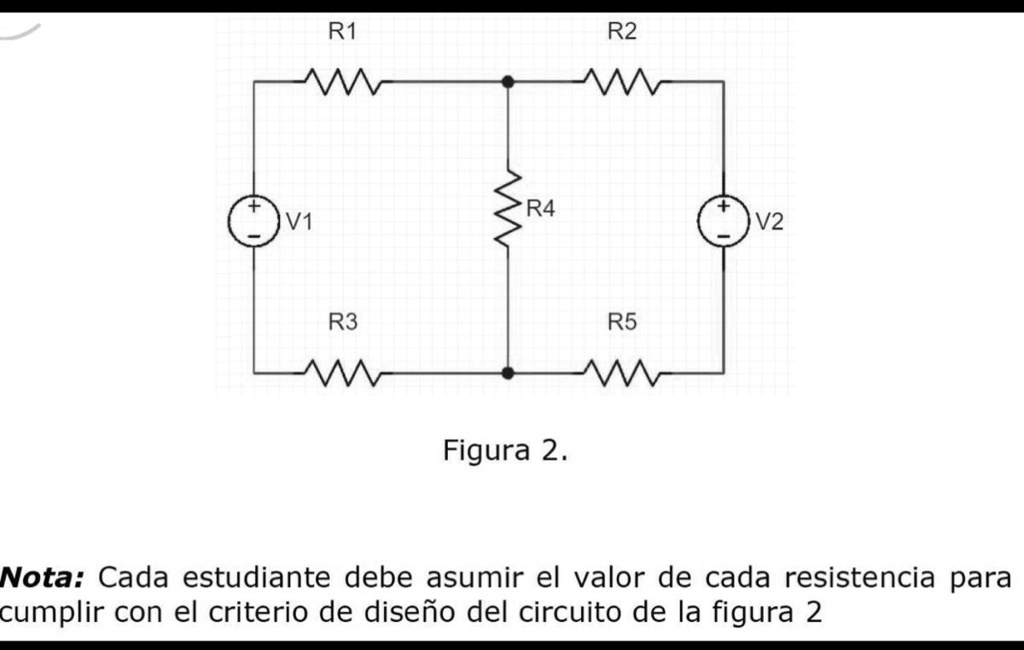

¡Hola a todos! Preparémonos juntos para entender un sistema de circuitos representado en una figura. Vamos a descomponerlo paso a paso. ¡No se preocupen, lo haremos fácil!
Componentes Básicos del Circuito
Primero, identifiquemos los componentes principales. Generalmente, veremos resistencias, fuentes de voltaje, condensadores, e inductores. Reconocerlos es el primer paso. ¡Cada uno tiene un papel crucial en el funcionamiento del circuito!
Las resistencias limitan el flujo de corriente. Las fuentes de voltaje proporcionan la energía necesaria. Los condensadores almacenan energía en un campo eléctrico. Los inductores almacenan energía en un campo magnético.
Must Read
Análisis de Nodos y Mallas
Para analizar el circuito, podemos usar dos técnicas principales: el análisis de nodos y el análisis de mallas. Ambos nos ayudan a encontrar las corrientes y los voltajes en diferentes puntos del circuito. ¡Escoge el que te parezca más cómodo!
El análisis de nodos se basa en la Ley de Corrientes de Kirchhoff (LCK). La LCK establece que la suma de las corrientes que entran a un nodo es igual a la suma de las corrientes que salen del nodo. Identificamos los nodos principales y aplicamos la LCK en cada uno.
El análisis de mallas se basa en la Ley de Voltajes de Kirchhoff (LVK). La LVK establece que la suma de los voltajes alrededor de una malla cerrada es igual a cero. Identificamos las mallas independientes y aplicamos la LVK en cada una.
Ley de Ohm
La Ley de Ohm es fundamental. Relaciona el voltaje (V), la corriente (I) y la resistencia (R): V = I * R. Esta simple ecuación es la clave para resolver muchos problemas de circuitos. ¡Recuerda esta fórmula!
Podemos usar la Ley de Ohm para encontrar la corriente que pasa por una resistencia si conocemos el voltaje y la resistencia. También podemos encontrar el voltaje si conocemos la corriente y la resistencia. ¡Es una herramienta muy versátil!
Circuitos en Serie y Paralelo
Es importante reconocer si los componentes están en serie o en paralelo. En un circuito en serie, la corriente es la misma a través de todos los componentes. En un circuito en paralelo, el voltaje es el mismo a través de todos los componentes.
Para resistencias en serie, la resistencia total es la suma de las resistencias individuales: Rtotal = R1 + R2 + .... Para resistencias en paralelo, el inverso de la resistencia total es la suma de los inversos de las resistencias individuales: 1/Rtotal = 1/R1 + 1/R2 + ....
Fuentes Dependientes
Algunos circuitos pueden incluir fuentes dependientes. Estas fuentes generan un voltaje o una corriente que depende de otra variable en el circuito. ¡Presta atención a estas fuentes, ya que complican un poco el análisis!
Las fuentes dependientes pueden ser de cuatro tipos: fuente de voltaje controlada por voltaje (VCVS), fuente de corriente controlada por voltaje (CCVS), fuente de voltaje controlada por corriente (VCIS) y fuente de corriente controlada por corriente (CCIS). Cada tipo requiere un enfoque específico al aplicar las leyes de Kirchhoff.
Simplificación del Circuito
A veces, podemos simplificar el circuito para facilitar el análisis. Podemos combinar resistencias en serie o en paralelo, o usar transformaciones de fuente. ¡Busca oportunidades para simplificar el circuito!
La simplificación del circuito no cambia el comportamiento del circuito, pero facilita mucho los cálculos. Después de simplificar, puedes aplicar las leyes de Kirchhoff y la Ley de Ohm para encontrar las variables deseadas.
Resumen
En resumen, para analizar un sistema de circuitos, identifica los componentes, aplica el análisis de nodos o mallas, utiliza la Ley de Ohm y simplifica el circuito cuando sea posible. ¡Con práctica, te convertirás en un experto!
Recuerda, la clave es practicar y entender los conceptos básicos. ¡No te rindas y sigue practicando! ¡Mucho éxito en tu examen!
