Un cableado estructurado es un sistema organizado de cables y componentes que permite conectar dispositivos de comunicación (ordenadores, teléfonos, etc.) dentro de un edificio. Piensa en él como la infraestructura eléctrica de tu casa, pero para la información.

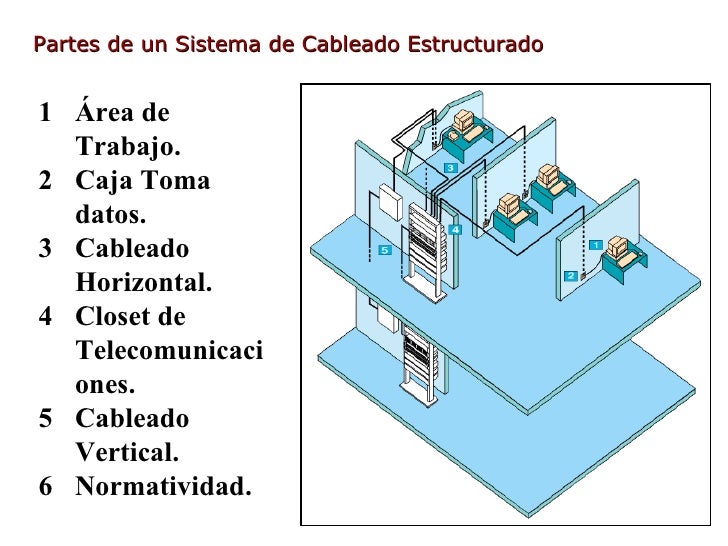

Este sistema tiene varios elementos clave que trabajan juntos:

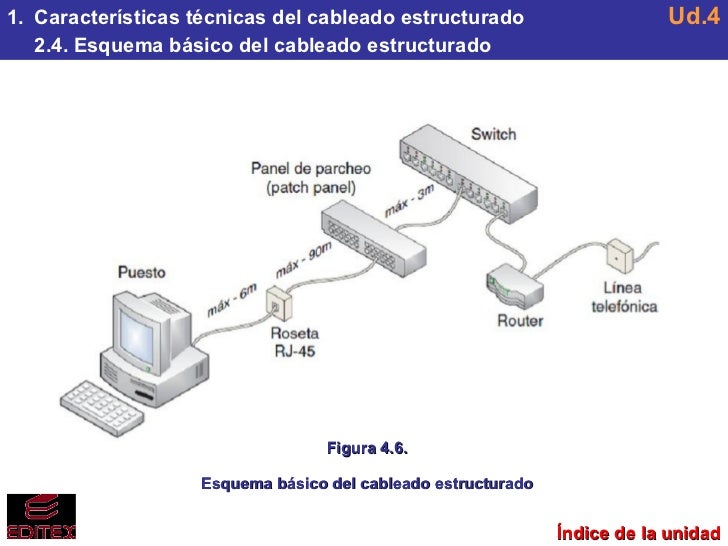

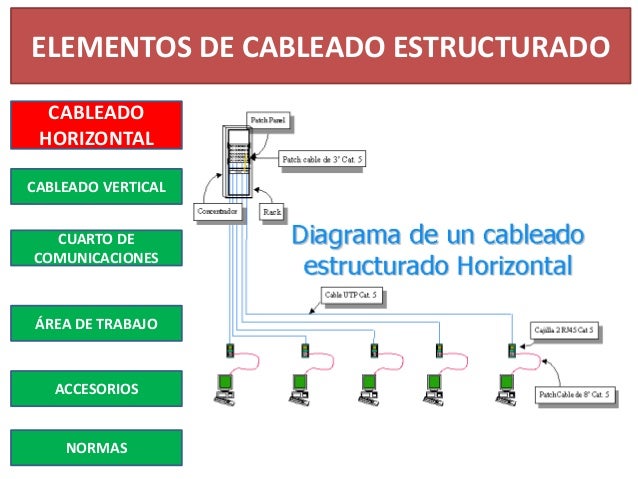

1. Cableado Horizontal: Son los cables que van desde la sala de equipos (donde se concentra la conexión) hasta los puestos de trabajo individuales. Generalmente se utiliza cable UTP (Unshielded Twisted Pair), como el Cat5e o Cat6. Imagina que son los cables que conectan el enchufe de la pared a tu lámpara en cada habitación.
2. Cableado Vertical (Backbone): Es el cableado principal que conecta las diferentes salas de equipos entre sí. También conecta la sala de equipos con el punto de entrada de servicios del proveedor de internet. A menudo se utiliza cable de fibra óptica por su alta velocidad y capacidad de transmitir datos a larga distancia. Piensa en él como la tubería principal que suministra agua a todo el edificio.
3. Sala de Equipos (Equipment Room): Es el espacio físico donde se encuentran los equipos principales del sistema, como switches, routers y patch panels. Es el "cerebro" del cableado estructurado. Aquí es donde se administra y distribuye la conexión de red.
COMPONENTES DE UN CABLEADO ESTRUCTURADO by ESTEBAN BONILLA on Prezi

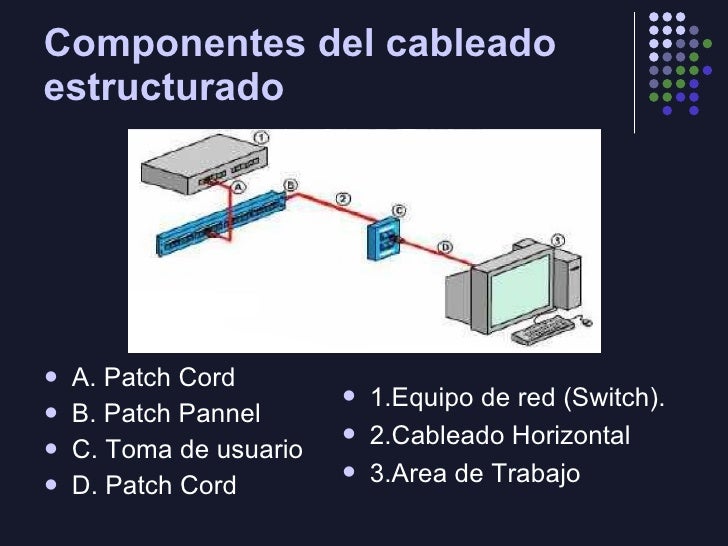

4. Área de Trabajo: Es el lugar donde se conecta el equipo del usuario final (ordenador, teléfono, impresora) a la red. Normalmente, se utiliza un roseta o toma de pared para realizar esta conexión. Es el equivalente al enchufe donde conectas tus dispositivos.
5. Cuarto de Telecomunicaciones (Telecommunications Room): Es un espacio intermedio entre la sala de equipos y el área de trabajo. Aquí se encuentran los patch panels y los switches que conectan el cableado horizontal a la red principal. En edificios grandes, hay varios cuartos de telecomunicaciones para distribuir la señal.
PPT - CABLEADO ESTRUCTURADO PowerPoint Presentation, free download - ID
6. Administración del Cableado: Es fundamental documentar y etiquetar todo el cableado para facilitar la identificación y resolución de problemas. Una buena administración asegura que el sistema funcione de forma eficiente y que los cambios se puedan realizar fácilmente. Es como tener un mapa detallado de todas las conexiones.
En resumen, un cableado estructurado bien diseñado y mantenido es crucial para una red confiable y eficiente. Cada elemento desempeña un papel importante en la transmisión de datos y la conectividad de los dispositivos.
