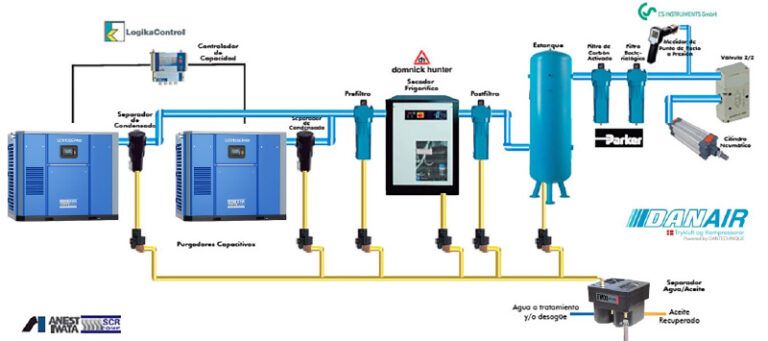

En este artículo, exploraremos los elementos de una red de aire comprimido. Entenderemos cómo funciona cada componente y su importancia para un sistema eficiente y seguro. Una red de aire comprimido bien diseñada es crucial para muchas industrias y aplicaciones.
Generación del Aire Comprimido
El primer paso es la generación del aire comprimido. Esto se realiza principalmente con un compresor de aire. El compresor toma aire del ambiente y lo comprime a una presión mayor. Existen diferentes tipos de compresores, como los de pistón, tornillo rotativo y centrífugos, cada uno adecuado para distintas necesidades.
Tratamiento del Aire
El aire comprimido directamente del compresor usualmente contiene impurezas. Estas impurezas incluyen agua, aceite y partículas sólidas. El tratamiento del aire es esencial para proteger los equipos y garantizar la calidad del aire. Este tratamiento se lleva a cabo mediante una serie de dispositivos.
Must Read
Primero, el enfriador posterior reduce la temperatura del aire comprimido y condensa parte del agua. Luego, los separadores de agua eliminan el agua condensada. Finalmente, los filtros retienen partículas sólidas y aceite.
Adicionalmente, los secadores de aire reducen la humedad del aire comprimido a niveles muy bajos. Existen secadores refrigerativos y secadores desecantes. La elección del secador depende de la aplicación.
Almacenamiento del Aire
El almacenamiento del aire se realiza en un tanque de almacenamiento o recipiente a presión. El tanque ayuda a mantener una presión constante en la red. También actúa como un amortiguador, reduciendo las fluctuaciones de presión. Además, permite al compresor funcionar de forma más eficiente, evitando arranques y paradas frecuentes.
Distribución del Aire
La distribución del aire se efectúa a través de una red de tuberías. El material de las tuberías puede ser acero, aluminio o plástico, dependiendo de la aplicación. El diseño de la red de tuberías debe minimizar las pérdidas de presión. Esto se logra mediante una correcta selección del diámetro de las tuberías y la disposición de la red.
Las tuberías deben estar conectadas mediante accesorios como codos, tes y uniones. Es importante utilizar accesorios de buena calidad para evitar fugas. La presión se regula con reguladores de presión antes de llegar a las herramientas o equipos.
Puntos de Uso
Los puntos de uso son las salidas donde se conecta el equipo que utiliza el aire comprimido. Estos puntos deben incluir válvulas de cierre para aislar la sección en caso de mantenimiento. También deben incluir unidades de mantenimiento, que combinan un filtro, un regulador y un lubricador. Estas unidades garantizan que el aire llegue al equipo en las condiciones óptimas.
Componentes Adicionales
Existen otros componentes que pueden formar parte de una red de aire comprimido. Los manómetros miden la presión en diferentes puntos de la red. Los purgadores automáticos eliminan el agua condensada de los tanques y filtros. Los silenciadores reducen el ruido generado por el escape del aire.
Ejemplos de Aplicaciones
Las redes de aire comprimido se utilizan en una amplia variedad de industrias. En la industria manufacturera, se utilizan para alimentar herramientas neumáticas, robots y sistemas de automatización. En la industria automotriz, se utilizan para pintar, inflar neumáticos y operar elevadores. En la industria alimentaria, se utilizan para envasar y transportar productos.
En la odontología, el aire comprimido acciona las turbinas de las piezas de mano. En la medicina, se utiliza para respiradores y equipos de anestesia. Incluso en aplicaciones domésticas, como el inflado de neumáticos de bicicletas o el uso de pistolas de clavos, se utiliza aire comprimido.
Mantenimiento
El mantenimiento regular es crucial para el buen funcionamiento de la red de aire comprimido. Esto incluye la limpieza de filtros, el drenaje de agua, la revisión de fugas y la lubricación de los compresores. Un mantenimiento adecuado prolonga la vida útil de los equipos y garantiza un suministro de aire comprimido confiable.
