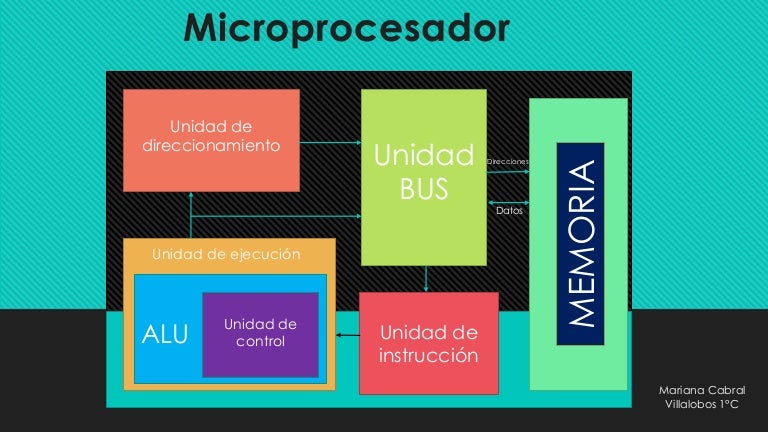

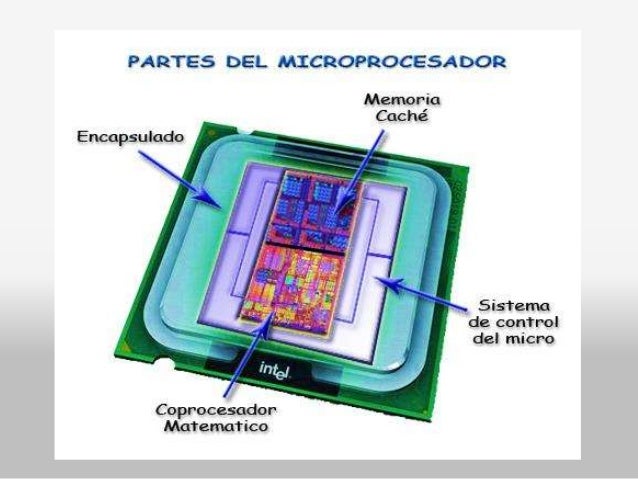

La Unidad de Control (UC) es un componente fundamental del microprocesador. Actúa como el cerebro operativo, dirigiendo y coordinando todas las actividades dentro del sistema. Su función principal es controlar el flujo de instrucciones y datos.
Componentes Clave de la Unidad de Control
La UC no es una entidad monolítica. Está compuesta por varios bloques funcionales interconectados. Estos bloques trabajan en conjunto para lograr el control global del microprocesador.
Uno de los componentes esenciales es el Contador de Programa (PC). El PC almacena la dirección de la siguiente instrucción que se va a ejecutar. Después de que una instrucción se ha buscado, el PC se incrementa para apuntar a la siguiente instrucción en la secuencia. Esto asegura que las instrucciones se ejecuten en el orden correcto.
Must Read
El Registro de Instrucción (IR) también es crucial. Cuando una instrucción se busca de la memoria, se almacena temporalmente en el IR. La UC luego decodifica esta instrucción para determinar qué operación debe realizarse. El IR contiene tanto el código de operación (opcode) como los operandos de la instrucción.
El Decodificador de Instrucciones es el siguiente componente. Toma el opcode de la instrucción almacenada en el IR y lo traduce en señales de control. Estas señales de control activan los componentes apropiados dentro del microprocesador. Por ejemplo, una señal puede activar la Unidad Aritmético Lógica (ALU) para realizar una suma.
Otro componente importante es el Generador de Señales de Control. Basado en la salida del decodificador, genera las señales de control necesarias para coordinar las diferentes partes del microprocesador. Estas señales controlan la transferencia de datos entre los registros, la activación de la ALU y el acceso a la memoria.
La Unidad de Secuenciación gestiona la secuencia de microoperaciones necesarias para ejecutar cada instrucción. Determina el orden preciso en que se deben llevar a cabo las microoperaciones, asegurando la correcta ejecución de la instrucción. Esto incluye la gestión de ciclos de máquina y estados.
Funcionamiento de la Unidad de Control
El funcionamiento de la UC se basa en un ciclo continuo de búsqueda, decodificación y ejecución. Este ciclo se repite para cada instrucción en el programa.
Primero, la UC busca la instrucción de la memoria cuya dirección está almacenada en el PC. Esta instrucción se coloca en el IR. A continuación, el decodificador interpreta el opcode en el IR. El generador de señales de control luego emite las señales necesarias para ejecutar la instrucción.
Finalmente, la instrucción se ejecuta. Esto puede involucrar operaciones aritméticas, lógicas, transferencias de datos o saltos condicionales. Después de la ejecución, el PC se actualiza para apuntar a la siguiente instrucción, y el ciclo se repite.
Ejemplo Práctico
Consideremos una instrucción simple: `ADD R1, R2, R3`. Esta instrucción suma el contenido de los registros R2 y R3, y almacena el resultado en el registro R1.
La UC buscaría esta instrucción de la memoria. Luego, el decodificador identificaría el opcode `ADD`. El generador de señales de control enviaría señales a la ALU para realizar la suma. También enviaría señales para leer los valores de R2 y R3 y para escribir el resultado en R1. Finalmente, el PC se incrementaría para apuntar a la siguiente instrucción.
Conclusión
La Unidad de Control es la pieza central del microprocesador. Coordina todas las operaciones y asegura la correcta ejecución de los programas. Comprender sus componentes y funcionamiento es crucial para entender cómo funcionan las computadoras a un nivel fundamental. Sin la UC, el microprocesador sería simplemente un conjunto de componentes electrónicos sin propósito.
