Aquí te guiaré paso a paso para resolver problemas típicos de Dispositivos Electrónicos y Teoría de Circuitos, décima edición. Dividiremos problemas complejos en partes más pequeñas. Luego, las resolveremos metódicamente. Finalmente, combinaremos los resultados.

Análisis de Circuitos con Diodos

Primero, identifica la polarización del diodo. ¿Está el diodo en polarización directa o inversa? Considera el voltaje en el ánodo y el cátodo. Si el ánodo es más positivo que el cátodo (por el voltaje de umbral, V_T), está en polarización directa. Si no, está en polarización inversa.

Segundo, modela el diodo según su polarización. En polarización directa, puedes usar un modelo ideal (cortocircuito) o un modelo con voltaje constante (fuente de voltaje V_T). En polarización inversa, usa un circuito abierto. La elección del modelo depende de la precisión requerida.

Tercero, analiza el circuito resultante. Aplica las leyes de Kirchhoff (KVL y KCL). Determina las corrientes y voltajes desconocidos. Considera la corriente del diodo (I_D) y el voltaje del diodo (V_D).

Cuarto, verifica tus suposiciones. ¿La corriente I_D es positiva para polarización directa? ¿El voltaje V_D es menor que V_T para polarización inversa? Si alguna suposición es incorrecta, repite el proceso con la polarización opuesta.

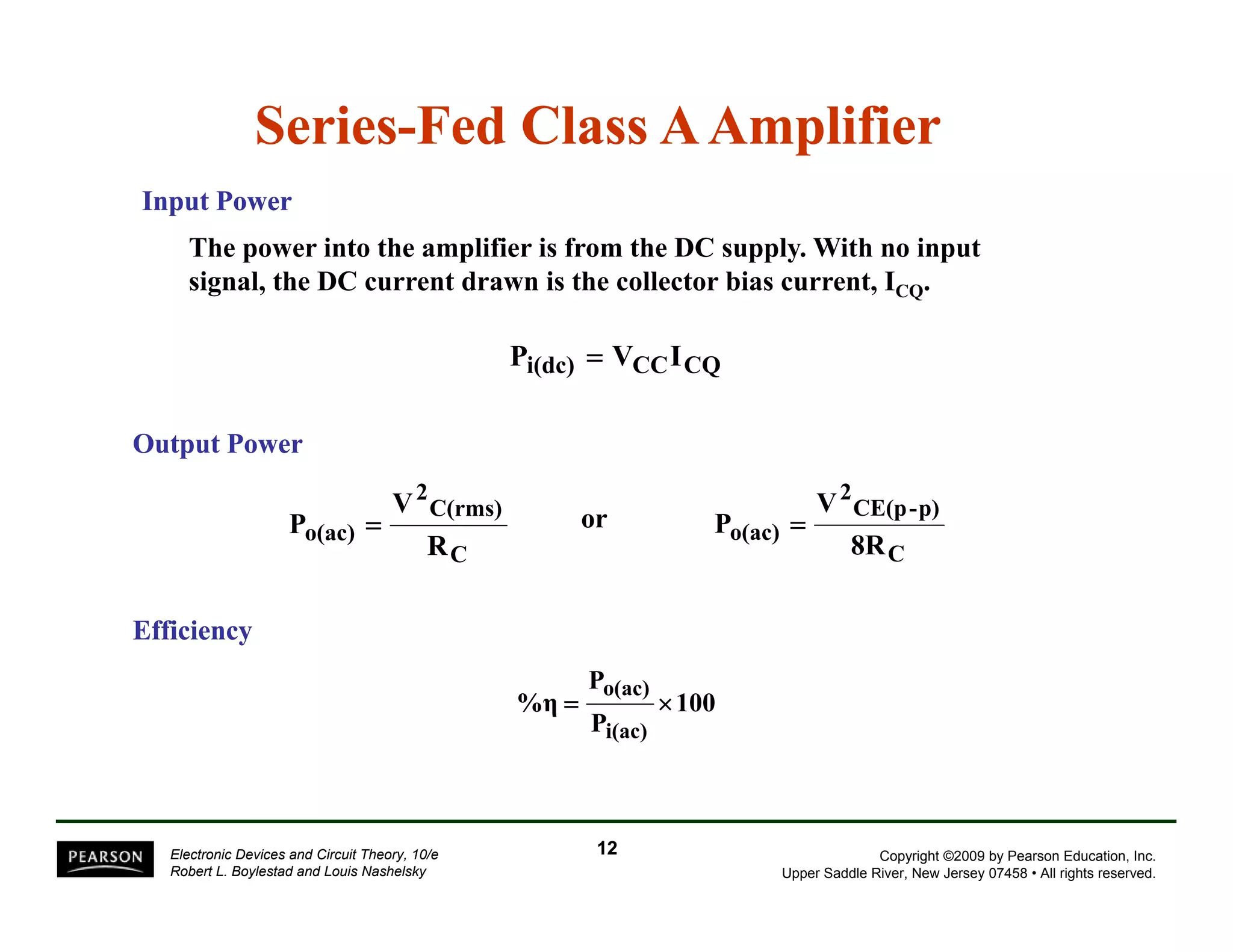

Análisis de Circuitos con Transistores BJT

Primero, determina la región de operación del transistor BJT. ¿Está en corte, saturación o región activa? Supón una región de operación inicial (por ejemplo, región activa). Esta suposición simplifica el análisis.

Segundo, modela el transistor según la región supuesta. En la región activa, usa el modelo de β (beta). La corriente del colector (I_C) es β veces la corriente de la base (I_B). En saturación, V_CE es aproximadamente 0.2V. En corte, I_C e I_B son cero.

Tercero, analiza el circuito resultante. Aplica KVL y KCL. Determina las corrientes I_B, I_C e I_E (corriente del emisor). Calcula los voltajes V_BE, V_CE, V_BC.

Cuarto, verifica tus suposiciones. ¿Se cumplen las condiciones para la región de operación supuesta? Por ejemplo, en la región activa, V_CE > V_CE(sat) y V_BE ≈ 0.7V. Si no se cumplen, repite el proceso con una región diferente.

Análisis de Circuitos con Transistores MOSFET

Primero, determina la región de operación del transistor MOSFET. ¿Está en corte, triodo (óhmica) o saturación? Nuevamente, supón una región inicial (por ejemplo, saturación). Esta simplificación es crucial.

Segundo, modela el transistor según la región supuesta. En saturación, I_D = (1/2)k_n(V_GS - V_T)², donde k_n es la conductancia del transistor y V_T es el voltaje de umbral. En la región de triodo, la ecuación es diferente. En corte, I_D es cero.

Tercero, analiza el circuito. Aplica KVL y KCL. Calcula las corrientes y voltajes relevantes. Presta atención a V_GS, V_DS, y V_T.

Cuarto, verifica tus suposiciones. ¿Se cumplen las condiciones para la región supuesta? En saturación, V_DS ≥ V_GS - V_T. Si no se cumplen, repite el proceso con otra región.

Recuerda revisar el libro de Robert Boylestad y Louis Nashelsky para ejemplos y problemas resueltos. La práctica constante es la clave para dominar estos conceptos. El análisis metódico y la verificación de suposiciones son fundamentales para la solución correcta.
