Encontrar ejercicios resueltos de ciclos combinados gas-vapor en formato PDF puede ser un desafío. Sin embargo, podemos abordar cómo se resuelven estos ejercicios paso a paso. Vamos a simplificar el proceso.

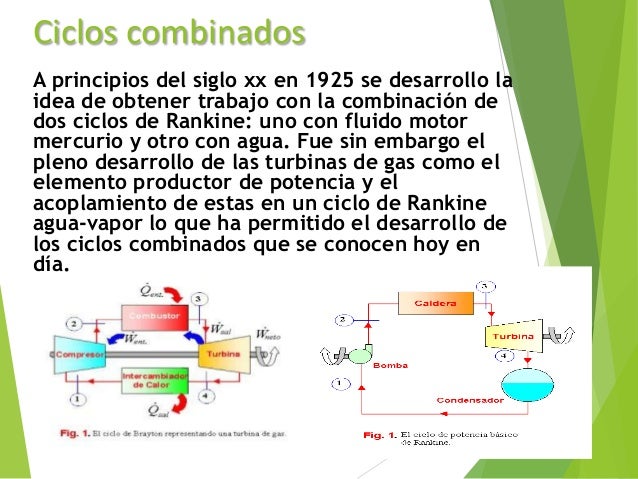

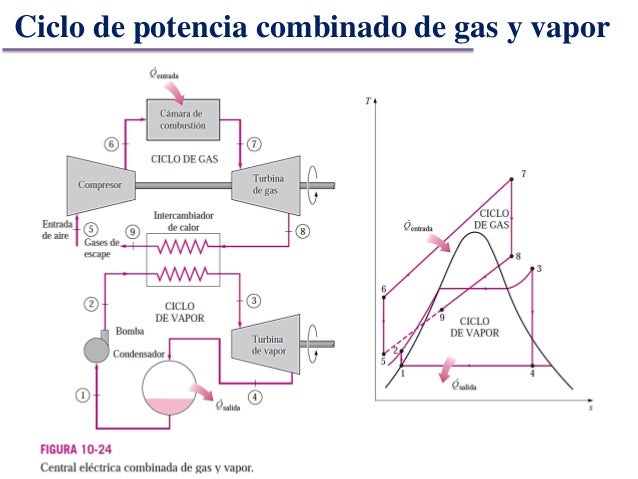

Primero, consideremos un ejemplo básico. Imaginemos un ciclo combinado que consta de un ciclo Brayton (turbina de gas) y un ciclo Rankine (vapor). Queremos determinar la eficiencia total del ciclo combinado.
Paso 1: Definir los datos de entrada

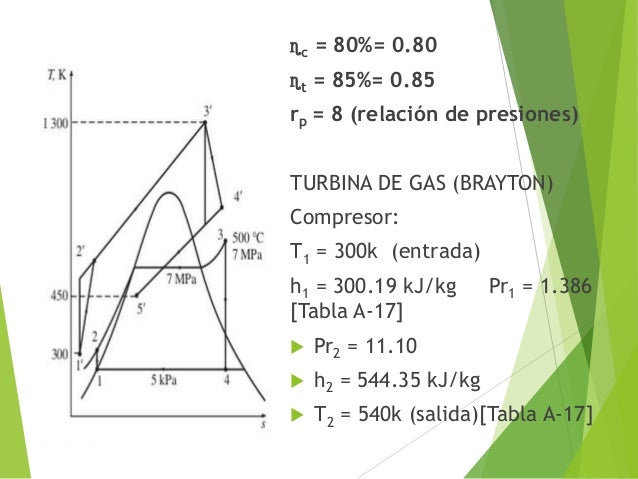

Inicialmente, necesitamos conocer los datos del ciclo Brayton. Esto incluye la relación de presiones (rp), la temperatura de entrada a la turbina de gas (T3), y la temperatura de entrada al compresor (T1). También, necesitamos el calor específico a presión constante (cp) y la relación de calores específicos (k) para el aire.
Must Read
Luego, recopilamos los datos del ciclo Rankine. Esto incluye la presión de la caldera (P3), la presión del condensador (P1), y la temperatura de entrada a la turbina de vapor (T3). También, necesitamos las propiedades del agua y vapor a estas presiones y temperaturas, que se pueden encontrar en tablas de vapor.
Paso 2: Calcular el trabajo neto del ciclo Brayton
Primero, calculamos la temperatura de salida del compresor (T2). Usamos la siguiente fórmula: T2 = T1 * (rp)((k-1)/k). Aquí, rp es la relación de presiones del compresor.
Después, calculamos el trabajo del compresor (Wc): Wc = cp * (T2 - T1). Este es el trabajo necesario para comprimir el aire.
Ahora, calculamos la temperatura de salida de la turbina de gas (T4): T4 = T3 / (rp)((k-1)/k). Aquí, asumimos que la relación de presiones de la turbina es la misma que la del compresor.
Calculamos el trabajo de la turbina de gas (Wt,gas): Wt,gas = cp * (T3 - T4). Este es el trabajo producido por la turbina de gas.
El trabajo neto del ciclo Brayton (Wnet,Brayton) es: Wnet,Brayton = Wt,gas - Wc. Este es el trabajo útil producido por el ciclo de gas.
Paso 3: Calcular el trabajo neto del ciclo Rankine
Primero, determinamos la entalpía en cada punto del ciclo Rankine. Usamos tablas de vapor para encontrar las entalpías h1 (salida del condensador), h2 (salida de la bomba), h3 (salida de la caldera), y h4 (salida de la turbina de vapor).
Calculamos el trabajo de la bomba (Wb): Wb = h2 - h1. Este es el trabajo necesario para bombear el agua.
Calculamos el trabajo de la turbina de vapor (Wt,vapor): Wt,vapor = h3 - h4. Este es el trabajo producido por la turbina de vapor.
El trabajo neto del ciclo Rankine (Wnet,Rankine) es: Wnet,Rankine = Wt,vapor - Wb. Este es el trabajo útil producido por el ciclo de vapor.
Paso 4: Calcular la eficiencia del ciclo combinado

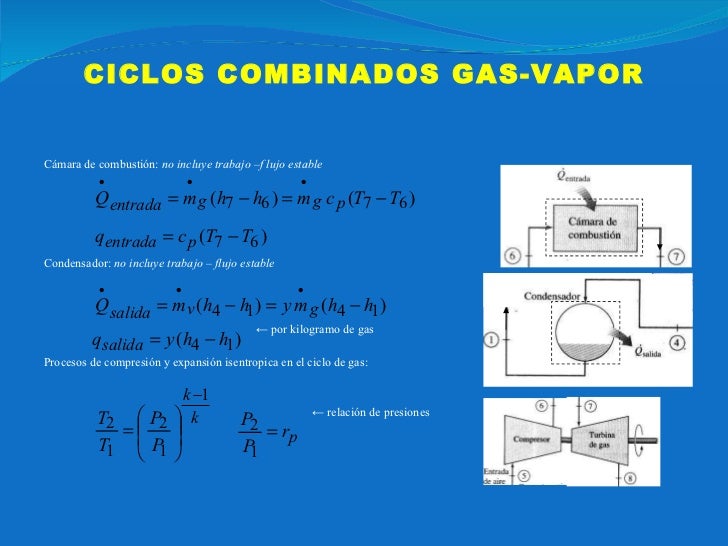

El calor suministrado al ciclo Brayton (Qin,Brayton) es: Qin,Brayton = cp * (T3 - T2).
El calor suministrado al ciclo Rankine (Qin,Rankine) es el calor rechazado por el ciclo Brayton, que se usa para generar vapor en la caldera. Este calor es aproximadamente igual al calor de vaporización a la presión de la caldera.
El trabajo neto total del ciclo combinado (Wnet,total) es: Wnet,total = Wnet,Brayton + Wnet,Rankine.
La eficiencia total del ciclo combinado (ηtotal) es: ηtotal = Wnet,total / Qin,Brayton. Esta es la eficiencia global del ciclo combinado.
Es importante recordar que este es un ejemplo simplificado. Los ejercicios reales pueden involucrar consideraciones adicionales, como la eficiencia de los componentes y las pérdidas de presión.
