¡Hola! Vamos a explorar el cajetín en dibujo técnico.
Imagina una etiqueta en una botella de agua. Proporciona información importante, ¿verdad? El cajetín es similar. Es la etiqueta de tu dibujo.
¿Qué es un Cajetín?
El cajetín, también llamado cuadro de rotulación, es un rectángulo. Se ubica usualmente en la esquina inferior derecha del plano.
Must Read
Contiene datos esenciales sobre el dibujo. Estos datos ayudan a identificar y entender el plano.
Piénsalo como la tarjeta de presentación del dibujo. ¡Importante y concisa!
Elementos Comunes en un Cajetín
Un cajetín tiene varios elementos. Cada uno con un propósito específico.
- Título del Dibujo: El nombre del proyecto. "Plano de Casa Habitación", por ejemplo. Imagina el título de un libro.
- Número de Plano: Un código único para identificar el dibujo. Como un número de serie.
- Escala: Indica la relación entre el dibujo y la realidad. 1:100 significa que 1 cm en el plano equivale a 100 cm reales. Piensa en un mapa.
- Nombre del Dibujante: Quién creó el dibujo. Como la firma de un artista.
- Fecha: Cuándo se creó el dibujo. Importante para llevar un registro.
- Empresa o Institución: A quién pertenece el dibujo. Como el logo de una marca.
- Unidades: Las unidades de medida utilizadas (metros, centímetros, etc.). Como la leyenda de un mapa.
- Norma: La norma técnica que sigue el dibujo (ISO, DIN, etc.). Como las reglas de un juego.
- Revisión: Indica si el dibujo ha sido modificado. Como las versiones de un software.

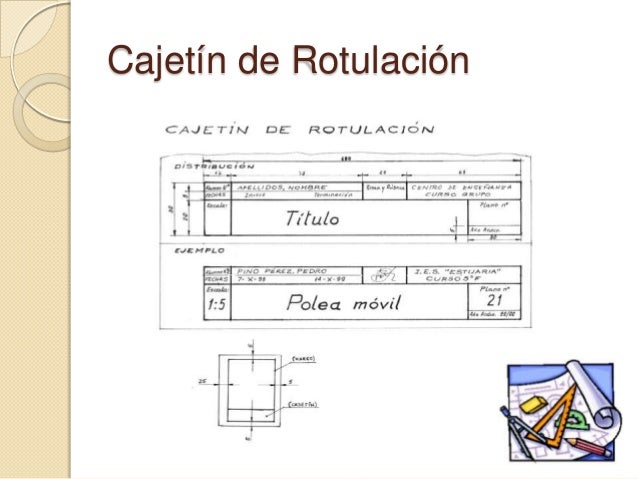

Visualizando un Ejemplo
Imagina un rectángulo. Dividido en secciones más pequeñas.
En la parte superior, el título del dibujo en grande. Debajo, el número de plano y la escala. En un lado, el nombre del dibujante y la fecha. En el otro, la empresa o institución.
Es como organizar información en una tabla. Claro y conciso.
¿Por qué es Importante?
El cajetín facilita la comunicación. Todos entienden la información clave del dibujo.
Evita confusiones y errores. Imagina construir una casa sin saber la escala. ¡Desastre!
Permite la gestión de documentos. Saber quién hizo el dibujo y cuándo. Fundamental para el control de proyectos.
Creando tu Propio Cajetín
Puedes usar programas de dibujo técnico como AutoCAD o SolidWorks.
También puedes dibujar un cajetín a mano. Con regla y escuadra. ¡Precisión es clave!
Asegúrate de incluir todos los elementos importantes. Y de que la información sea clara y legible.
Consejos Finales
La claridad es fundamental. Elige una tipografía legible.
La precisión es esencial. Verifica la información antes de completar el cajetín.
La uniformidad es importante. Utiliza el mismo tipo de cajetín en todos tus dibujos.
¡Recuerda! El cajetín es la tarjeta de presentación de tu dibujo. Hazlo bien.
¡Espero que esta explicación visual te haya ayudado! ¡A dibujar!
