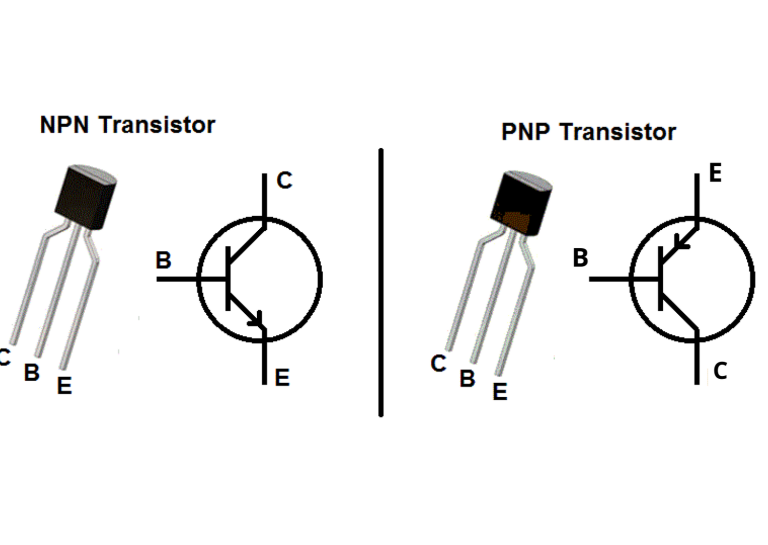

Los transistores PNP y NPN son dos tipos fundamentales de transistores bipolares de juntura (BJT) que actúan como interruptores o amplificadores en circuitos electrónicos. Su principal diferencia radica en la polaridad de las tensiones y corrientes necesarias para activarlos. Entender esta diferencia es crucial para diseñar y solucionar problemas en circuitos.
¿Qué los diferencia?
Imagina que tienes una llave de agua: la diferencia entre PNP y NPN es esencialmente cómo abres esa llave.
- NPN: Requiere una tensión positiva en la base (relativa al emisor) para activarse y permitir el flujo de corriente de colector a emisor. Piensa en empujar la llave para abrirla. Son más comunes debido a que la movilidad de los electrones (portadores de carga en los NPN) es mayor que la de los huecos (portadores de carga en los PNP).
- PNP: Necesita una tensión negativa en la base (relativa al emisor) para activarse, permitiendo el flujo de corriente de emisor a colector. Visualiza tirar de la llave para abrirla.
¿Cómo saber cuál usar y cómo probarlos?
Aquí hay una guía rápida:
Must Read
- Aplicaciones:
- NPN: Generalmente se usan para conmutación de lado bajo (el dispositivo conectado a tierra o al potencial más negativo del circuito).
- PNP: Se utilizan para conmutación de lado alto (el dispositivo conectado a la tensión de alimentación positiva).
- Polarización: Verifica siempre la hoja de datos del transistor para conocer los voltajes y corrientes necesarios. Un error en la polarización puede dañar el transistor.
- Prueba con Multímetro: Un multímetro en modo de prueba de diodos puede ayudarte a identificar el tipo de transistor y si está dañado.
- NPN: Busca una caída de tensión (aproximadamente 0.6-0.7V) entre la base y el emisor, y entre la base y el colector.
- PNP: Busca la caída de tensión en polarización inversa; es decir, conectando el terminal positivo del multímetro al emisor y al colector, y el terminal negativo a la base.
Ejemplo: Si necesitas encender un LED con un microcontrolador, podrías usar un transistor NPN para encender el LED cuando el microcontrolador envíe una señal alta (positiva). Un transistor PNP sería adecuado si quieres que el LED esté encendido por defecto y se apague cuando el microcontrolador envíe una señal baja (cerca de 0V).
Recuerda siempre consultar la hoja de datos del fabricante para conocer las especificaciones exactas del transistor que estás utilizando. La seguridad es primordial al trabajar con electrónica; desconecta la energía antes de realizar cualquier medición o cambio en el circuito.
