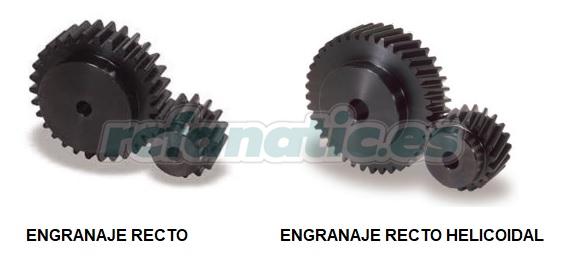

La principal diferencia entre un engranaje helicoidal y un engranaje recto radica en la dirección de sus dientes. Comprender esta diferencia afecta cómo transmiten potencia, el ruido que producen y la carga que ejercen sobre los ejes.
Un engranaje recto es el tipo más simple de engranaje. Sus dientes son rectos y paralelos al eje de rotación. Imagina un grupo de líneas rectas alineadas alrededor de un cilindro.
Engranaje Helicoidal: Aquí es donde la cosa se pone interesante. Los dientes están inclinados con respecto al eje. Piensa en una hélice enrollándose alrededor de un cilindro.
Must Read
Vamos a desglosarlo paso a paso:
1. Contacto de los dientes:
Engranaje Recto: El contacto entre los dientes es repentino, abarcando toda la longitud del diente simultáneamente. Esto produce ruido y vibraciones.
Engranaje Helicoidal: El contacto es gradual. Comienza en un extremo del diente y se extiende a lo largo de él. Esto resulta en un funcionamiento más suave y silencioso.
2. Transmisión de Potencia:
Engranaje Recto: Son eficientes para transmitir potencia cuando los ejes son paralelos. Sin embargo, su funcionamiento ruidoso los hace menos ideales para aplicaciones de alta velocidad.
Engranaje Helicoidal: Pueden transmitir potencia con ejes paralelos o no paralelos (aunque normalmente paralelos). Su contacto gradual de los dientes les permite manejar cargas más pesadas y funcionar a velocidades más altas.
3. Empuje Axial:
Engranaje Recto: No generan empuje axial, lo que significa que no ejercen fuerza a lo largo del eje del engranaje.
Engranaje Helicoidal: Debido a la inclinación de los dientes, generan un empuje axial. Este empuje debe ser contrarrestado con cojinetes de empuje, lo que aumenta la complejidad del diseño.
Ejemplos:
Engranajes Rectos: Se utilizan en aplicaciones simples como juguetes, relojes económicos y algunos equipos agrícolas.
Engranajes Helicoidales: Se encuentran comúnmente en transmisiones de automóviles, cajas de cambios industriales y maquinaria que requiere un funcionamiento suave y silencioso.
En resumen, mientras que los engranajes rectos son simples y económicos, los engranajes helicoidales ofrecen un funcionamiento más suave y la capacidad de manejar cargas más pesadas, aunque a costa de mayor complejidad y el desarrollo de empuje axial.
