La principal diferencia entre un cable directo y un cable cruzado radica en cómo están conectados los hilos dentro del cable. Esto determina para qué tipo de conexión se utilizan.
Cable Directo: Es un cable donde los hilos en un extremo corresponden directamente a los hilos en el otro extremo. Imagina que tienes los hilos numerados del 1 al 8. En un cable directo, el hilo 1 de un extremo se conecta al hilo 1 del otro extremo, el hilo 2 al hilo 2, y así sucesivamente.
Cable Directo: Pin 1 a Pin 1, Pin 2 a Pin 2, Pin 3 a Pin 3... y así sucesivamente.
Los cables directos se utilizan comúnmente para conectar dispositivos diferentes, como:
Un ordenador a un switch.
Un switch a un router.
Un ordenador a un hub.
En resumen, el cable directo conecta dispositivos que cumplen funciones diferentes dentro de una red.
¿Cuál es la diferencia entre cable de red directo y cable de red
Cable Cruzado: En este tipo de cable, algunos de los hilos están cruzados entre los extremos. Específicamente, los hilos de transmisión (TX) en un extremo se conectan a los hilos de recepción (RX) en el otro extremo.
Cable Cruzado (simplificado): Pin 1 (TX) a Pin 3 (RX), Pin 2 (RX) a Pin 6 (TX).

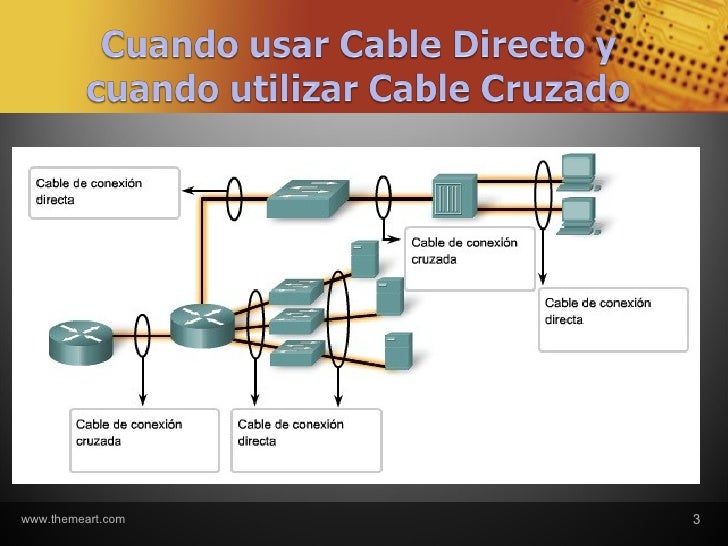

Clase Nro. 4 Cables Directos y Cruzados
Los cables cruzados se utilizaban tradicionalmente para conectar dispositivos del mismo tipo, como:
Un ordenador a otro ordenador.
Un switch a otro switch.
Un hub a otro hub.
La razón del cruce es permitir que un dispositivo envíe datos directamente al puerto de recepción del otro dispositivo. Sin el cruce, ambos dispositivos intentarían transmitir por el mismo hilo, causando una colisión de datos.
Cable de Red Directo y Cruzado - YouTube
¿Por qué la diferencia es importante? Usar el cable incorrecto puede resultar en que la conexión no funcione. Si intentas conectar dos ordenadores directamente con un cable directo, es probable que no se establezca la comunicación.
Nota: Muchos dispositivos modernos (switches, routers, tarjetas de red) utilizan una tecnología llamada Auto-MDIX. Esto significa que pueden detectar automáticamente el tipo de cable y ajustarse para funcionar correctamente, eliminando la necesidad de cables cruzados en muchos casos.
