Un diagrama de flujo es una representación visual de un proceso. Utiliza símbolos para ilustrar los pasos y decisiones en una secuencia. En este caso, crearemos uno para el proceso de pintar una habitación. El objetivo es simplificar la tarea y hacerla más eficiente. La planificación es clave para obtener un buen resultado.
Definiciones Clave
Antes de empezar, definamos algunos términos importantes:
- Inicio/Fin: Indica el comienzo y el final del proceso. Generalmente se representa con una forma ovalada. Cada diagrama de flujo tiene un inicio y un fin definidos.
- Proceso: Representa una acción o tarea específica. Se simboliza con un rectángulo. Ejemplos son "Lijar las paredes" o "Aplicar la primera capa de pintura".
- Decisión: Representa un punto donde se debe tomar una decisión. Se utiliza un rombo. Ejemplo: "¿Es necesaria una segunda capa?".
- Conector: Se utiliza para unir diferentes partes del diagrama o para indicar un flujo continuo. Se representa con flechas. Las flechas indican la dirección del proceso.

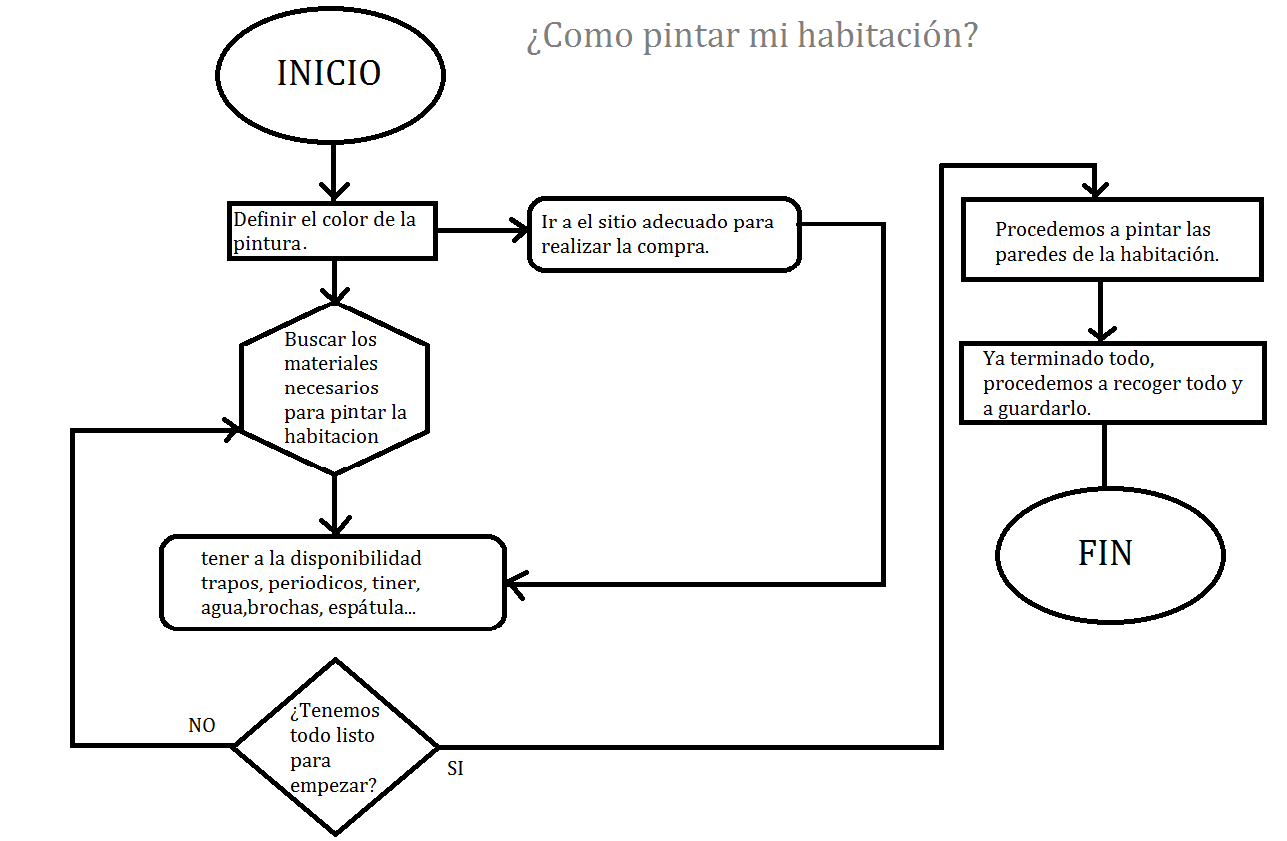

Ejemplo: Diagrama de Flujo para Pintar una Habitación
Aquí hay un ejemplo simplificado de un diagrama de flujo para pintar una habitación:
Must Read
- Inicio (Óvalo)
- Preparar la habitación: (Rectángulo) Cubrir muebles, colocar cinta de pintor.
- Lijar las paredes: (Rectángulo) Eliminar imperfecciones. Una superficie lisa asegura un mejor acabado.
- Limpiar las paredes: (Rectángulo) Quitar el polvo y la suciedad. Usar un paño húmedo es suficiente.
- Aplicar imprimación: (Rectángulo) Mejora la adherencia de la pintura. La imprimación también sella la superficie.
- ¿Es necesario el secado?: (Rombo) (Si/No). El tiempo de secado dependerá del producto utilizado.
- Si: Esperar el tiempo de secado indicado: (Rectángulo) Seguir las instrucciones del fabricante.
- Aplicar la primera capa de pintura: (Rectángulo) Utilizar un rodillo o brocha. Aplicar una capa uniforme.
- ¿Es necesaria una segunda capa?: (Rombo) (Si/No). Depende de la cobertura y el color de la pintura.
- Si: Aplicar la segunda capa de pintura: (Rectángulo) Asegurarse de que la primera capa esté seca.
- ¿Es necesario el secado?: (Rombo) (Si/No). Nuevamente, el tiempo de secado es importante.
- Si: Esperar el tiempo de secado indicado: (Rectángulo) Seguir las indicaciones del fabricante.
- Retirar la cinta de pintor: (Rectángulo) Hacerlo con cuidado para evitar dañar la pintura.
- Limpiar y organizar la habitación: (Rectángulo) Devolver los muebles a su lugar.
- Fin (Óvalo)
Cada paso en este diagrama representa una acción específica. Las decisiones (rombos) guían el flujo según la situación. Este es un ejemplo básico, y se puede adaptar a las necesidades individuales.
Aplicaciones Reales
Los diagramas de flujo son útiles en muchos aspectos de la vida, no solo para pintar habitaciones. Se utilizan en programación, ingeniería, negocios y hasta en tareas cotidianas.
En la programación, los diagramas de flujo ayudan a planificar la lógica de un programa antes de escribir el código. En la ingeniería, se utilizan para diseñar procesos de fabricación y control de calidad. En los negocios, ayudan a optimizar flujos de trabajo y a identificar cuellos de botella.
Incluso para cocinar una receta, se puede crear un diagrama de flujo para asegurarse de no olvidar ningún paso. La clave es desglosar el proceso en pasos manejables y representarlos visualmente. Este enfoque estructurado facilita la comprensión y la ejecución de la tarea.
Creando Tu Propio Diagrama
Crear tu propio diagrama de flujo es sencillo. Puedes usar papel y lápiz, o herramientas digitales como Microsoft Visio, Lucidchart o incluso herramientas gratuitas en línea. Elige la herramienta que mejor se adapte a tus necesidades.
Comienza por identificar el inicio y el fin del proceso. Luego, enumera los pasos principales. A continuación, determina dónde se necesitan decisiones. Finalmente, conecta los pasos con flechas para mostrar el flujo. Revisa y ajusta el diagrama según sea necesario.
Recuerda que un buen diagrama de flujo debe ser claro, conciso y fácil de entender. No te preocupes por la perfección, el objetivo es tener una guía visual que te ayude a planificar y ejecutar tu proyecto de manera eficiente. ¡Inténtalo!
