Un diagrama de flujo de un robot seguidor de línea es una representación visual de los pasos que el robot sigue para cumplir su tarea: moverse a lo largo de una línea. Piénsalo como un mapa de carreteras para el robot.
Entendiendo los Componentes
Un diagrama de flujo usa símbolos. Cada símbolo representa una acción. Algunos comunes son:
- Inicio/Fin: Un óvalo. Marca el principio y el final del proceso.
- Proceso: Un rectángulo. Indica una acción específica que el robot debe realizar. Ejemplo: "Avanzar".
- Decisión: Un rombo. Representa una pregunta que el robot debe responder. Ejemplo: "¿El sensor izquierdo ve negro?".
- Flechas: Conectan los símbolos y muestran el orden en que se realizan las acciones.
Pasos Básicos en un Diagrama de Flujo para un Robot Seguidor de Línea

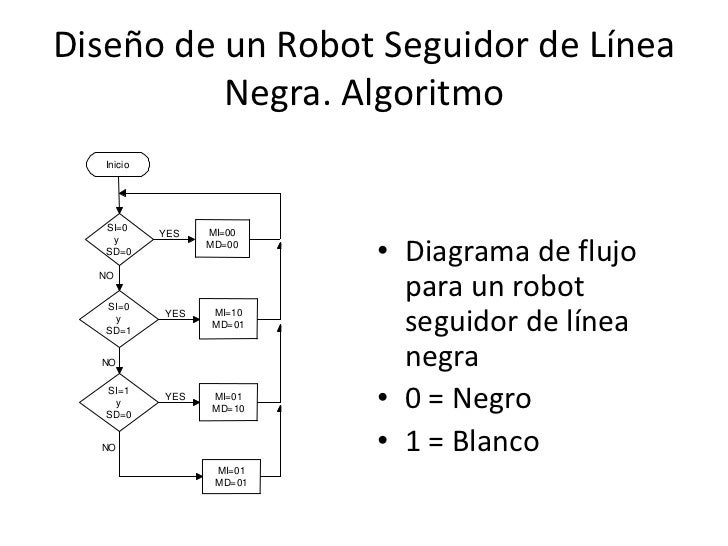

Aquí te mostramos un ejemplo simplificado del proceso:
Must Read
- Inicio: El diagrama comienza.
- Leer Sensores: El robot usa sus sensores (generalmente infrarrojos) para "ver" la línea. Estos sensores detectan la diferencia entre la línea (normalmente negra) y el fondo (normalmente blanco).
- ¿El Sensor Izquierdo Ve Negro?: Esta es una decisión. Si la respuesta es sí, significa que el robot se está desviando a la derecha.
- Girar a la Izquierda: Si el sensor izquierdo ve negro, el robot corrige girando un poco a la izquierda.
- ¿El Sensor Derecho Ve Negro?: Otra decisión. Si la respuesta es sí, significa que el robot se está desviando a la izquierda.
- Girar a la Derecha: Si el sensor derecho ve negro, el robot corrige girando un poco a la derecha.
- Avanzar: Si ambos sensores ven blanco (o ninguno ve negro, dependiendo de la configuración), el robot está sobre la línea y avanza en línea recta.
- Repetir: El robot vuelve al paso 2 (leer sensores) y repite el proceso continuamente. Esto le permite seguir la línea sin parar.
- Fin: El diagrama termina (esto rara vez sucede en un robot seguidor de línea que debe seguir indefinidamente, pero se podría incluir una condición de parada, como "Llegar a la meta").
Ejemplo Práctico
Imagina que el robot es un coche en una carretera (la línea negra). Los sensores son tus ojos. Si te desvías a la derecha, corriges girando el volante a la izquierda. Si te desvías a la izquierda, corriges girando el volante a la derecha. El robot hace lo mismo, pero usando sensores y motores.
Importancia del Diagrama de Flujo
El diagrama de flujo es crucial porque te ayuda a planificar la lógica del robot. Permite ver los pasos necesarios antes de escribir el código. Facilita la identificación de posibles problemas o errores en el diseño. Es una herramienta esencial para programar y depurar (encontrar y corregir errores) un robot seguidor de línea. Un buen diagrama de flujo hace que el proceso de programación sea mucho más fácil y eficiente.
Además, al entender el diagrama de flujo, comprendes mejor cómo funciona el robot y puedes modificar su comportamiento para que siga la línea de manera más precisa o para que realice otras tareas mientras sigue la línea. ¡Es la base para la inteligencia del robot!
