Un diagrama de computadora de Tsuru 2004 es una representación visual del sistema electrónico que controla el motor y otros componentes importantes del vehículo. Piensa en él como un mapa de la red eléctrica del carro, pero específicamente para la computadora del motor (ECU, o Unidad de Control Electrónico).
¿Para qué sirve? El diagrama ayuda a los mecánicos y técnicos automotrices a diagnosticar y reparar problemas electrónicos. Si el carro no arranca, falla, o presenta algún problema con sus sensores, el diagrama es crucial para identificar la causa.
Identificar cables y conectores: El diagrama muestra dónde se conectan todos los cables a la ECU y a otros sensores y actuadores. Por ejemplo, indica qué cable lleva la señal del sensor de oxígeno a la computadora.
Rastrear circuitos: Permite seguir el flujo de corriente eléctrica desde la batería hasta un componente específico. Esto es útil para encontrar cortocircuitos o cables rotos.
Guía completa del diagrama de distribuidor del Tsuru 2: ¡Aprende todo
Diagnosticar fallas: Si un sensor no funciona correctamente, el diagrama ayuda a verificar si el cableado está intacto y si la ECU está recibiendo la señal. También ayuda a verificar voltajes y resistencias en diferentes puntos del circuito.
Componentes clave que se encuentran en el diagrama:
PINOUTS NISSAN TSURU DIAGRAMA 2008-2009-2010-2011-2012-2013-2014-2015
ECU (Unidad de Control Electrónico): Es el cerebro del sistema, controla el motor basándose en la información de los sensores.
Sensores: Miden diferentes parámetros, como la temperatura del motor, la presión del múltiple de admisión, la posición del cigüeñal, etc.
PINOUTS NISSAN TSURU DIAGRAMA 2008-2009-2010-2011-2012-2013-2014-2015
Actuadores: Son componentes que realizan acciones, como los inyectores de combustible, la válvula IAC (control de aire en ralentí), etc.
Cables y Conectores: El diagrama muestra el color, el calibre y la ubicación de cada cable y conector.

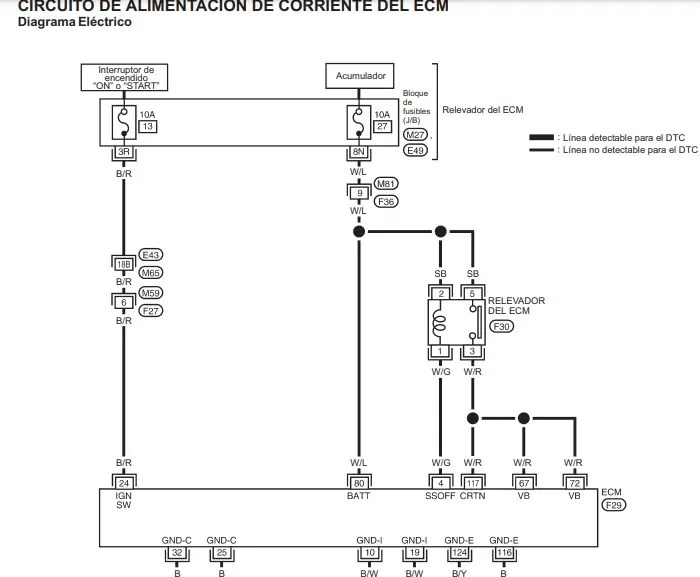

Diagrama Electrico Nissan Tsuru 2004 Automecanico Diagramas
Relés y Fusibles: Protegen los circuitos eléctricos de sobrecargas.
Ejemplo sencillo: Imagina que la luz de "Check Engine" está encendida. El diagrama de computadora te permitiría identificar el sensor relacionado con el código de error, localizar el cable que lo conecta a la ECU, y verificar si hay un problema de conexión o si el sensor está defectuoso. Podrías usar un multímetro para medir el voltaje en el cable y compararlo con el valor esperado según el diagrama.
Recuerda: Un diagrama de computadora de Tsuru 2004 es una herramienta esencial para el diagnóstico y la reparación de problemas eléctricos en el vehículo. Usarlo correctamente requiere conocimiento básico de electricidad y electrónica automotriz.
