¡Hola estudiantes! Vamos a repasar cómo crear un Diagrama de Causa y Efecto (también conocido como Diagrama de Ishikawa o Diagrama de Espina de Pescado) en Excel. ¡No se preocupen, es más fácil de lo que parece!
¿Qué necesitamos para empezar?
Primero, identifiquemos el problema principal. Este problema es el efecto que queremos analizar. Necesitamos identificar las posibles causas que contribuyen a este problema. Recolectar datos es fundamental.
Después, abrimos Excel. Vamos a usar las herramientas de dibujo para construir el diagrama. ¡No necesitamos fórmulas complicadas!
Must Read
Construyendo el Diagrama Paso a Paso

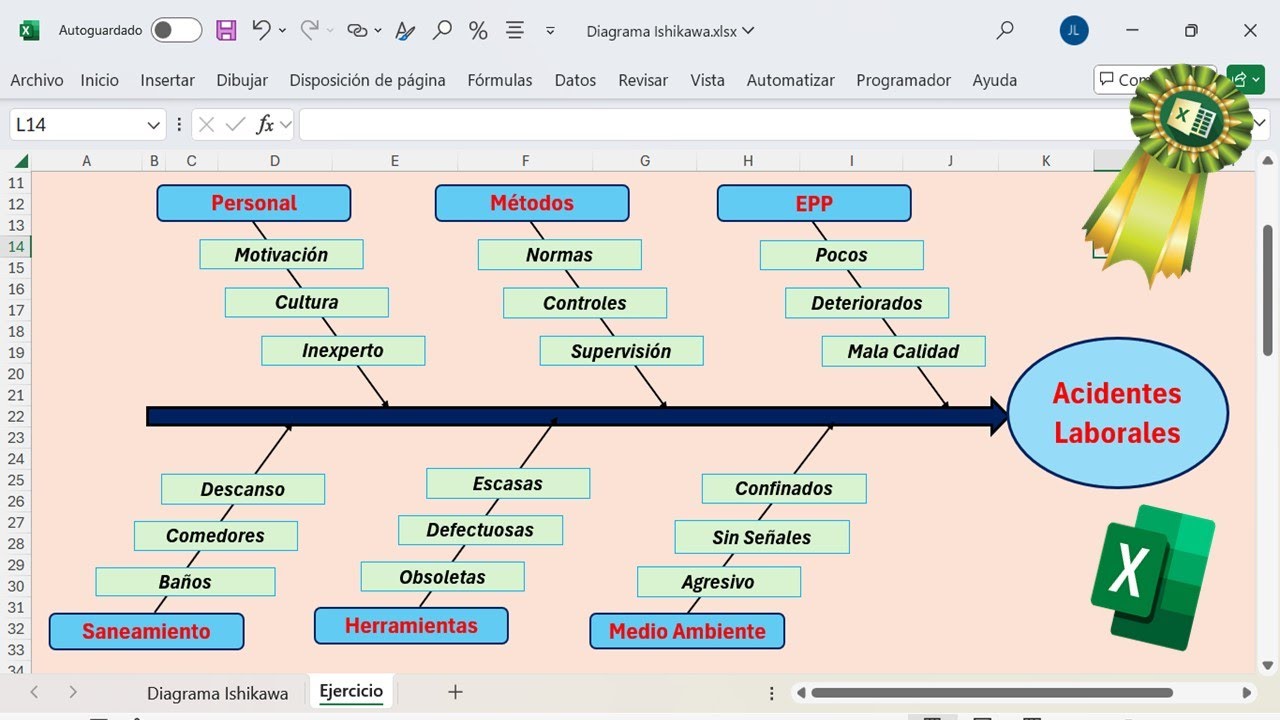

Primero, dibujamos una flecha horizontal. Esta flecha representa la "espina" principal del pescado. La punta de la flecha señala el efecto que estamos analizando. Escribimos el efecto al final de la flecha.
Luego, identificamos las categorías principales de causas. Las categorías más comunes son las 6M: Mano de Obra, Materiales, Métodos, Maquinaria, Medio Ambiente y Medición. Adaptamos estas categorías si es necesario. Cada categoría tendrá una "espina" secundaria que se une a la "espina" principal.
Ahora, dibujamos las "espinas" secundarias. Estas son flechas inclinadas que se unen a la flecha horizontal principal. Cada flecha representa una de las categorías de causas. Etiquetamos cada flecha con la categoría correspondiente. Por ejemplo, una flecha podría etiquetarse como "Mano de Obra".
Para cada categoría, pensamos en las posibles causas específicas que contribuyen al problema. Estas son las "espinas" terciarias. Dibujamos flechas más pequeñas que se unen a las "espinas" secundarias. Etiquetamos cada flecha con la causa específica. Por ejemplo, bajo "Mano de Obra", podríamos tener "Falta de Capacitación".
Repetimos el proceso para cada categoría. Añadimos tantas "espinas" terciarias como sean necesarias. Cuanto más detallado sea el diagrama, mejor entenderemos el problema. Recuerda que estamos buscando las raíces del problema.
Usando las Herramientas de Dibujo de Excel
Excel tiene herramientas de dibujo en la pestaña "Insertar" y "Formato". Podemos usar formas como flechas y rectángulos. Podemos también usar líneas para conectar las formas. Es importante agrupar los elementos para moverlos fácilmente.
Para añadir texto, podemos usar cuadros de texto. Los cuadros de texto nos permiten escribir las etiquetas de las categorías y las causas. Asegurémonos de que el texto sea claro y legible. Usar diferentes colores puede ayudar a distinguir las categorías.
Podemos personalizar el diagrama. Podemos cambiar el color de las flechas y las formas. Podemos ajustar el tamaño y la fuente del texto. Lo importante es que el diagrama sea fácil de entender. ¡La claridad es clave!
Analizando el Diagrama
Una vez que el diagrama está completo, lo analizamos cuidadosamente. Buscamos las causas más frecuentes. Identificamos las causas que tienen el mayor impacto en el problema. Priorizamos las causas que podemos controlar y mejorar.
El Diagrama de Causa y Efecto no solo nos ayuda a identificar las causas. También nos ayuda a generar soluciones. Podemos desarrollar planes de acción para abordar las causas identificadas. Es un proceso iterativo. Podemos refinar el diagrama a medida que aprendemos más.
¡Recuerden que el diagrama es una herramienta visual! Nos ayuda a comunicar el problema y sus causas a otros. Facilita la colaboración y la resolución de problemas en equipo.
Consejos Finales
Sean específicos al identificar las causas. Eviten generalidades. Cuanto más específica sea la causa, más fácil será encontrar una solución. Involucren a diferentes personas en la creación del diagrama. Diferentes perspectivas pueden revelar causas que no habían considerado.
No se limiten a las 6M. Si hay otras categorías relevantes para su problema, utilícenlas. Lo importante es que el diagrama refleje la realidad. Utilicen datos para respaldar sus causas. Los datos pueden ayudar a validar sus hipótesis.
Revisen el diagrama regularmente. Asegúrense de que siga siendo relevante. A medida que cambian las condiciones, también pueden cambiar las causas. ¡Practiquen! Cuanto más practiquen, mejor se volverán en la creación de Diagramas de Causa y Efecto.
Resumen
El Diagrama de Causa y Efecto es una herramienta poderosa para analizar problemas. Identifica las causas que contribuyen a un efecto. Excel puede usarse para crear el diagrama. Se basa en las 6M (Mano de Obra, Materiales, Métodos, Maquinaria, Medio Ambiente y Medición). Analizar el diagrama ayuda a generar soluciones. ¡Mucho éxito en su examen!
