¡Hola a todos! Vamos a repasar los diagramas de bloques de un variador de frecuencia (VFD). Piensen en esto como un mapa que nos guía a través del funcionamiento interno de esta herramienta esencial. ¡Vamos a ello!
Etapa de Rectificación
Primero, tenemos la etapa de rectificación. Esta sección es la encargada de tomar la señal de corriente alterna (AC) que llega desde la red eléctrica. Luego, la convierte en corriente continua (DC). Es importante recordar que esta conversión, al principio, no es "limpia"; es decir, la DC resultante tiene ondulaciones.
Esta etapa generalmente utiliza un puente de diodos o, en variadores más modernos y sofisticados, un puente de tiristores. El tipo de rectificador influye en la eficiencia y las características de la corriente continua generada. La función principal es preparar la energía para la siguiente etapa.
Must Read
Etapa de Filtrado
Ahora pasamos a la etapa de filtrado. La corriente DC que recibimos de la etapa de rectificación todavía tiene fluctuaciones, como mencionamos antes. La etapa de filtrado, que normalmente consiste en condensadores y, a veces, inductores, suaviza estas fluctuaciones.
El resultado es una corriente DC más estable y "limpia". Esta corriente DC limpia es crucial para el correcto funcionamiento de la siguiente etapa, el inversor. Sin un buen filtrado, el inversor podría dañarse o no funcionar correctamente.
Etapa de Inversión
Llegamos a la etapa de inversión. Esta es la etapa donde la magia realmente sucede. Aquí, la corriente DC limpia se convierte nuevamente en corriente alterna (AC). Pero, ¡aquí está la clave! Podemos controlar la frecuencia y el voltaje de esta AC generada.
Esta etapa suele utilizar transistores de potencia, como IGBTs (Insulated Gate Bipolar Transistors). Estos transistores se encienden y apagan rápidamente, controlados por una señal de modulación. La modulación de ancho de pulso (PWM) es la técnica más común utilizada para crear la señal de AC deseada. La modulación PWM permite controlar la frecuencia y el voltaje de salida de la corriente alterna, permitiendo la regulación de la velocidad del motor.
Unidad de Control
No podemos olvidar la unidad de control. Esta es el cerebro del variador de frecuencia. Recibe señales de entrada (como la señal de referencia de velocidad) y controla las diferentes etapas del variador.
La unidad de control ajusta la frecuencia y el voltaje de salida del inversor para cumplir con la demanda. Utiliza algoritmos de control sofisticados para optimizar el rendimiento del motor. También implementa funciones de protección, como la detección de sobrecorriente y sobrevoltaje. La unidad de control generalmente incluye un microcontrolador o un DSP (Digital Signal Processor).
Etapa de Frenado (Opcional)
Algunos variadores de frecuencia incluyen una etapa de frenado. Esta etapa se utiliza para disipar la energía generada por el motor cuando está frenando. Cuando el motor disminuye su velocidad, éste actua como un generador, enviando energía de vuelta al variador.
La energía se disipa normalmente en una resistencia de frenado. Esta resistencia convierte la energía eléctrica en calor. Esta etapa es crucial en aplicaciones donde se requiere un frenado rápido y controlado. Si no hay etapa de frenado, la energía regenerada puede dañar el variador.

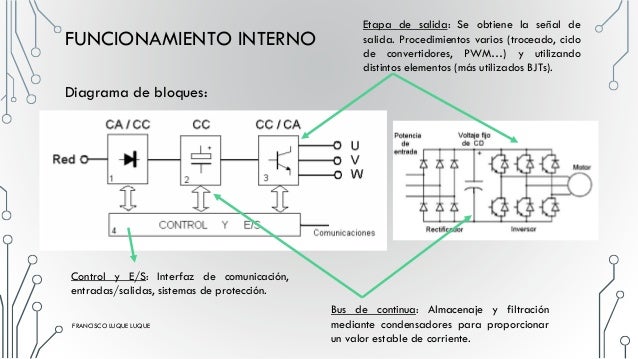

Diagrama de Bloques Simplificado

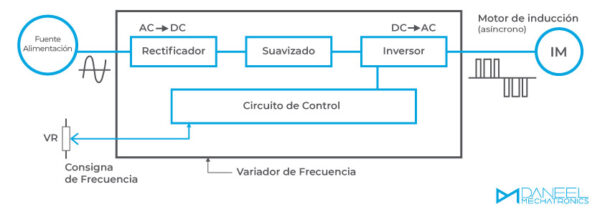

Para resumir, un diagrama de bloques simplificado de un VFD sería: Entrada AC -> Rectificación -> Filtrado -> Inversión -> Salida AC (al motor). Recuerden que la unidad de control supervisa y controla todas estas etapas. ¡Muy bien!
Puntos Clave
Aquí tienes los puntos más importantes para recordar:
- Rectificación: Convierte AC a DC.
- Filtrado: Suaviza la DC.
- Inversión: Convierte DC a AC de frecuencia y voltaje variables.
- Unidad de Control: El cerebro del VFD.
- Frenado (opcional): Disipa la energía generada durante el frenado.
¡Espero que esta guía les sea útil! ¡Mucho éxito en su examen!
