El diagrama de árbol, en el contexto del control de calidad, es una herramienta gráfica que descompone un problema o objetivo general en sus componentes más pequeños y manejables. Su propósito es identificar y analizar sistemáticamente las posibles causas de un problema o los pasos necesarios para alcanzar un objetivo.
Un aspecto clave del diagrama de árbol es su estructura jerárquica. Empieza con una declaración del problema u objetivo principal, que se sitúa en el lado izquierdo del diagrama. Luego, esta declaración se ramifica en las principales categorías o factores que contribuyen al problema o que son necesarios para lograr el objetivo. Cada una de estas categorías, a su vez, se puede subdividir en subcategorías más detalladas, creando así una "estructura de árbol".
La construcción de un diagrama de árbol implica un proceso iterativo. Se empieza por identificar las causas o pasos principales y luego se pregunta "¿por qué?" o "¿cómo?" repetidamente para cada elemento, profundizando en la raíz del problema o en los detalles del plan. Este proceso continúa hasta que se llegan a factores que son lo suficientemente específicos y concretos como para ser abordados directamente.
Must Read
Un ejemplo sencillo sería la reducción de quejas de clientes. El objetivo principal (reducir quejas) se descompone en factores como "calidad del producto", "atención al cliente" y "tiempo de entrega". "Calidad del producto" podría subdividirse en "defectos de fabricación" y "materias primas deficientes".

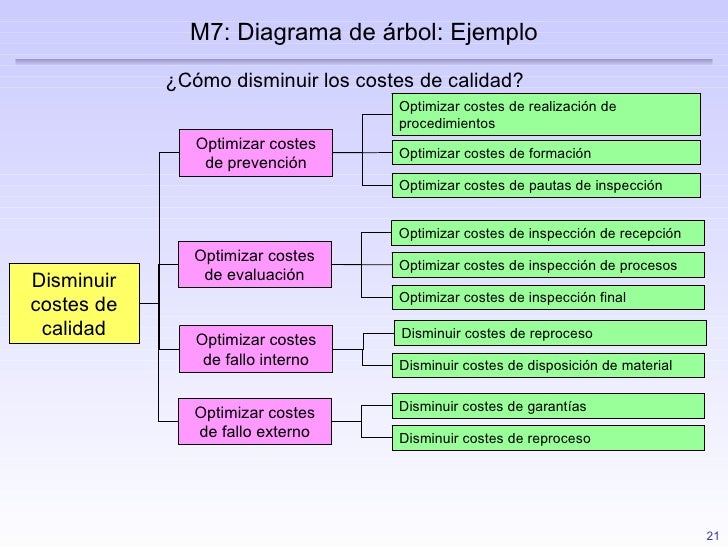

Otro ejemplo podría ser la planificación de un proyecto. El objetivo (completar el proyecto) se descompone en fases principales, como "diseño", "desarrollo" y "pruebas". Cada fase, a su vez, se divide en tareas específicas. Por ejemplo, "diseño" podría incluir "recopilación de requisitos", "creación de prototipos" y "revisión del diseño".
El análisis del diagrama de árbol permite identificar las áreas críticas que requieren mayor atención. Al visualizar todas las posibles causas o pasos, se facilita la priorización y la asignación de recursos. También permite identificar cuellos de botella o áreas donde se necesitan mejoras significativas.
En el mundo real, el diagrama de árbol se aplica en diversas áreas, desde la mejora continua de procesos en la manufactura hasta la planificación estratégica en la gestión empresarial. Su flexibilidad y capacidad para desglosar problemas complejos lo convierten en una herramienta valiosa para la toma de decisiones y la resolución de problemas.
