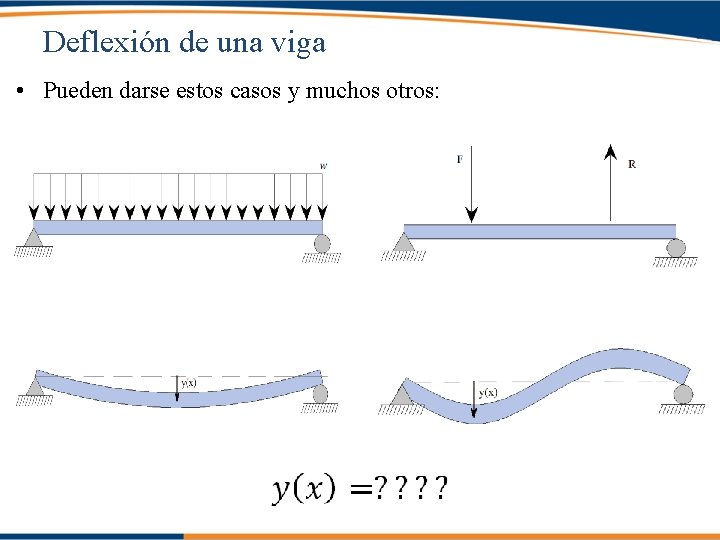

El Método de la Viga Conjugada es una herramienta para calcular la deflexión y la pendiente en vigas sometidas a carga. Imagina que tienes una viga real, y creas una viga "ficticia" o conjugada basada en el diagrama de momento de la viga real. Al analizar la viga conjugada, obtenemos la deflexión y pendiente de la viga original.
¿Qué es una Viga Conjugada?
La viga conjugada es una viga imaginaria. Sus propiedades (longitud, soportes, carga) están relacionadas con el diagrama de momento flector (M) de la viga real. Esta relación es clave para el método.
Pasos Clave del Método
Hay tres pasos principales:
Must Read
- Crear la Viga Conjugada:
- La longitud de la viga conjugada es la misma que la viga real.
- Los soportes se transforman según reglas específicas. Un soporte fijo se convierte en un extremo libre, un extremo libre se convierte en un soporte fijo, un soporte simple (apoyo) se convierte en otro soporte simple. Un apoyo interno se transforma en una articulación y una articulación en un apoyo interno.
- Aplicar la Carga:
- La carga en la viga conjugada es el diagrama de momento flector (M) de la viga real dividido por la rigidez a flexión (EI) de la viga real. Es decir, la carga es M/EI. Si el diagrama de momento es positivo, la carga es hacia arriba; si es negativo, la carga es hacia abajo.
- Calcular Cortante y Momento en la Viga Conjugada:
- El cortante en cualquier punto de la viga conjugada es igual a la pendiente en ese mismo punto en la viga real.
- El momento flector en cualquier punto de la viga conjugada es igual a la deflexión en ese mismo punto en la viga real.
Ejemplo Sencillo
Imagina una viga simplemente apoyada con una carga puntual en el centro. El diagrama de momento flector será triangular. La viga conjugada también será simplemente apoyada, pero con una carga triangular (representando M/EI) aplicada hacia arriba. Calcular el cortante y momento en la viga conjugada te dará la pendiente y deflexión de la viga original.
¿Por Qué Funciona?
Este método se basa en las relaciones matemáticas entre la carga, el cortante, el momento flector, la pendiente y la deflexión en vigas. Al utilizar el diagrama M/EI como carga en la viga conjugada, las ecuaciones de equilibrio aplicadas a esta viga ficticia reproducen las mismas relaciones que gobiernan la deflexión y pendiente en la viga real.
Ventajas y Desventajas
Ventajas:
- Fácil de entender conceptualmente.
- Útil para vigas con cargas y soportes complejos.
Desventajas:
- Requiere dibujar el diagrama de momento flector de la viga real correctamente.
- La correcta transformación de los apoyos en la viga conjugada es fundamental.
El Método de la Viga Conjugada es una poderosa herramienta para el análisis de deflexiones en vigas. Con práctica y comprensión de los principios básicos, podrás usarlo para resolver problemas de ingeniería de manera eficiente.
