Un decodificador es un circuito digital que transforma un código de entrada en un código de salida diferente. Piensa en él como un traductor. Recibe un mensaje en un idioma y lo emite en otro. En el mundo digital, estos "idiomas" son combinaciones de señales binarias (0s y 1s).
En particular, un decodificador de 2 a 4 es un tipo específico de decodificador. Toma una entrada de dos bits (dos señales) y activa una de cuatro salidas. Sólo una salida se activa a la vez. Las otras tres salidas permanecen inactivas.

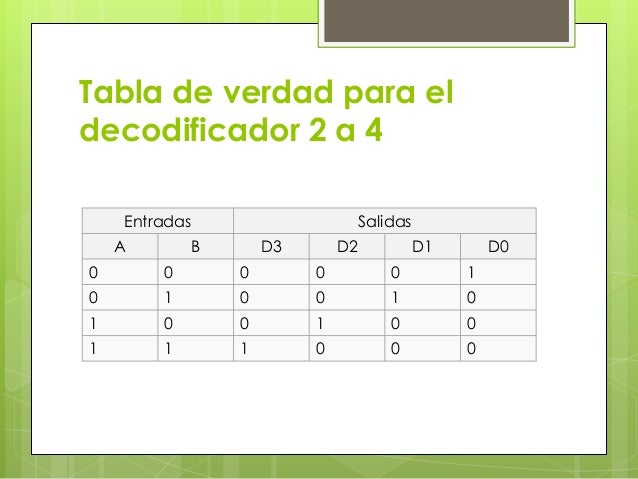

Tabla de Verdad de un Decodificador 2 a 4
La tabla de verdad es la forma más clara de entender cómo funciona un decodificador. Muestra todas las posibles combinaciones de entrada y la correspondiente salida activada. Veamos la tabla de verdad de un decodificador 2 a 4:
Must Read
Supongamos que nuestras entradas son A y B. Las salidas serán O0, O1, O2, y O3.
| A | B | O0 | O1 | O2 | O3 |
|---|---|---|---|---|---|
| 0 | 0 | 1 | 0 | 0 | 0 |
| 0 | 1 | 0 | 1 | 0 | 0 |
| 1 | 0 | 0 | 0 | 1 | 0 |
| 1 | 1 | 0 | 0 | 0 | 1 |
Observemos la tabla. Cuando A y B son ambas 0 (entrada 00), la salida O0 es 1 (activa) y las demás salidas son 0 (inactivas). Si A es 0 y B es 1 (entrada 01), O1 es 1 y las demás son 0. Cuando A es 1 y B es 0 (entrada 10), O2 se activa. Finalmente, si A y B son ambas 1 (entrada 11), O3 se activa.
¿Cómo funciona internamente?
Internamente, el decodificador 2 a 4 utiliza compuertas lógicas. Principalmente, compuertas AND y NOT. Cada salida está conectada a una compuerta AND. Cada compuerta AND recibe como entrada las señales A y B (o sus negaciones, A' y B') de manera específica.
Por ejemplo, para que O0 se active (sea 1), necesitamos que tanto A como B sean 0. Por lo tanto, la compuerta AND que genera O0 recibe como entrada A' y B'. De manera similar, para que O1 se active, A debe ser 0 y B debe ser 1. Su compuerta AND recibe A' y B.
Aplicaciones Prácticas
Los decodificadores 2 a 4 se usan en una gran variedad de aplicaciones electrónicas. Un ejemplo común es la selección de memoria en un sistema de computación. Imaginemos que tenemos cuatro chips de memoria. Necesitamos una forma de seleccionar cuál de estos chips va a ser accedido por la CPU.
Podemos usar un decodificador 2 a 4. Las entradas A y B del decodificador provienen de la CPU. Cada salida del decodificador se conecta a la señal de "chip select" de uno de los chips de memoria. Así, cuando la CPU emite la combinación 00, el primer chip de memoria se activa. Cuando emite 01, el segundo chip se activa, y así sucesivamente.
Otro ejemplo es el control de LEDs. Si queremos controlar cuatro LEDs individuales con sólo dos líneas de control, podemos usar un decodificador 2 a 4. Cada salida del decodificador se conecta a un LED. Según la combinación de entrada, se encenderá un LED específico.
En resumen, el decodificador 2 a 4 es un componente fundamental en la electrónica digital. Permite traducir un código binario de entrada en una señal de salida específica, abriendo un mundo de posibilidades para el diseño de sistemas digitales más complejos. Su sencillez y versatilidad lo convierten en una herramienta esencial para cualquier estudiante de electrónica o ingeniería.
