Los transistores son componentes electrónicos fundamentales en casi todos los dispositivos que usamos hoy en día. Actúan como interruptores o amplificadores electrónicos. Controlan el flujo de corriente eléctrica en un circuito.

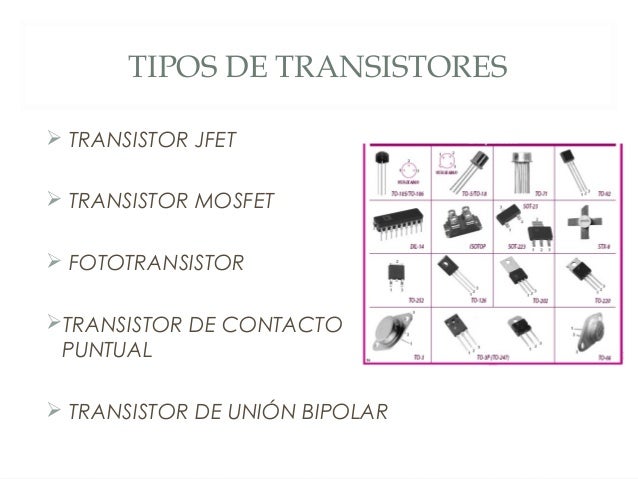

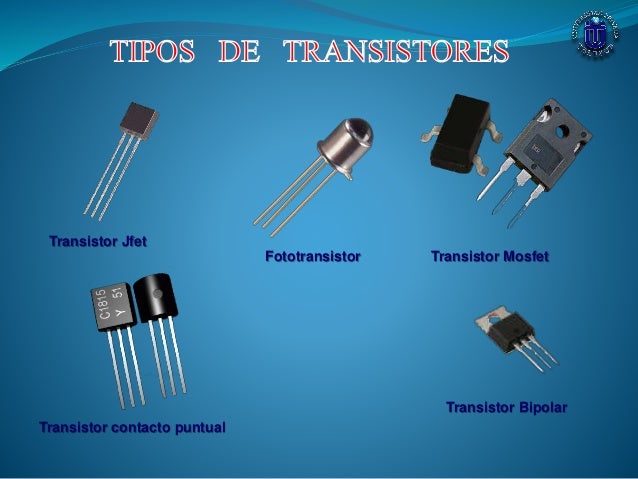

Tipos Principales de Transistores

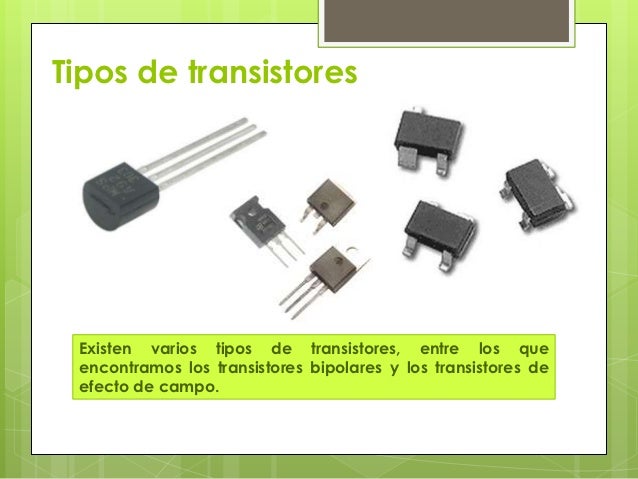

Existen dos categorías principales de transistores: los transistores bipolares (BJT) y los transistores de efecto de campo (FET). Cada uno tiene sus propias características y aplicaciones. Dentro de cada categoría principal, hay diferentes subtipos.
Transistores Bipolares (BJT)

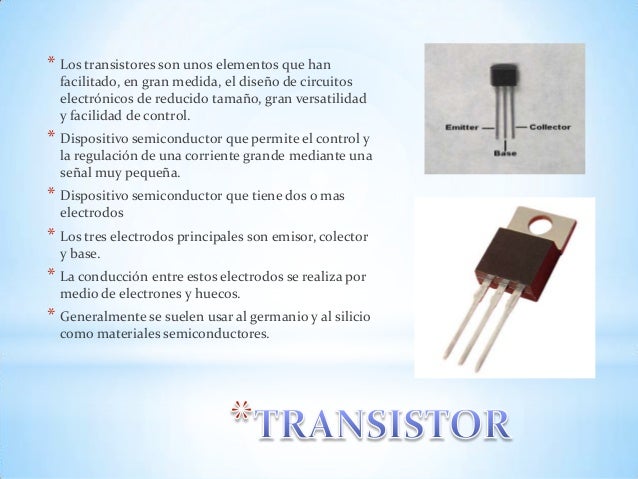

Los BJTs controlan la corriente entre dos terminales (colector y emisor) mediante una pequeña corriente aplicada a un tercer terminal (base). Son "bipolares" porque la conducción de corriente se basa tanto en electrones como en huecos (ausencia de electrones). Hay dos tipos principales de BJTs:
Must Read

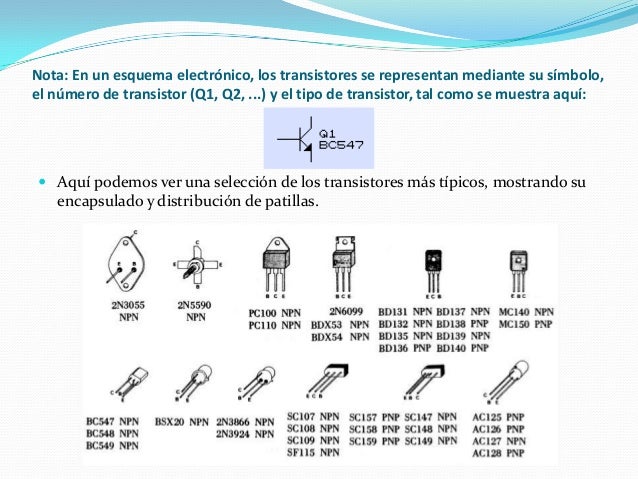

- NPN: En un transistor NPN, la corriente fluye del colector al emisor cuando se aplica una pequeña corriente a la base. La base es de tipo P, y el colector y el emisor son de tipo N. Son los más comunes.
- PNP: En un transistor PNP, la corriente fluye del emisor al colector cuando se aplica una pequeña corriente (o ninguna corriente) a la base. La base es de tipo N, y el colector y el emisor son de tipo P.
Los BJTs se utilizan ampliamente en circuitos amplificadores y como interruptores. Su principal ventaja es su alta ganancia de corriente. Esto significa que una pequeña corriente en la base puede controlar una corriente mucho mayor entre el colector y el emisor. Son particularmente útiles donde se necesita una gran potencia de salida.
Transistores de Efecto de Campo (FET)
Los FETs controlan la corriente entre dos terminales (drenaje y fuente) mediante un campo eléctrico aplicado a un tercer terminal (compuerta o gate). A diferencia de los BJTs, los FETs son dispositivos controlados por voltaje, lo que significa que la corriente que fluye entre el drenaje y la fuente está controlada por el voltaje aplicado a la compuerta. Hay dos tipos principales de FETs:
- JFET (Junction Field-Effect Transistor): Un JFET utiliza una unión PN para controlar el canal entre la fuente y el drenaje. Se clasifican en N-channel y P-channel.
- MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor): Un MOSFET utiliza una capa de óxido aislante entre la compuerta y el canal. Esto proporciona una impedancia de entrada muy alta. Los MOSFETs son los transistores más utilizados en la electrónica moderna, especialmente en circuitos integrados (chips).
- MOSFET de enriquecimiento: Requiere un voltaje aplicado a la compuerta para crear un canal conductor entre la fuente y el drenaje.
- MOSFET de depleción: Tiene un canal conductor preexistente y requiere un voltaje aplicado a la compuerta para reducir o eliminar el canal.
Los MOSFETs son particularmente populares debido a su baja potencia de consumo, alta impedancia de entrada y tamaño reducido. Se utilizan en una amplia gama de aplicaciones, desde microprocesadores hasta memorias y circuitos de conmutación.
Otras Consideraciones
Además de los tipos básicos, existen variantes y especializaciones de transistores diseñadas para aplicaciones específicas. Por ejemplo, los transistores de potencia están diseñados para manejar altas corrientes y voltajes, mientras que los transistores de alta frecuencia están optimizados para funcionar a altas velocidades. La elección del tipo de transistor correcto depende de los requisitos específicos del circuito, como la tensión, la corriente, la frecuencia y la potencia de disipación.
En resumen, los transistores son componentes versátiles y esenciales. Comprender los diferentes tipos y sus características es crucial para diseñar y analizar circuitos electrónicos. Desde los amplificadores de audio hasta los microprocesadores de las computadoras, los transistores son los pilares de la tecnología moderna.
