El electrocardiograma (ECG o EKG) registra la actividad eléctrica del corazón a través del tiempo. La interpretación de este registro depende en gran medida de comprender las dimensiones de los cuadritos que lo conforman. Cada cuadrito en el papel del ECG representa una duración y una amplitud específicas.

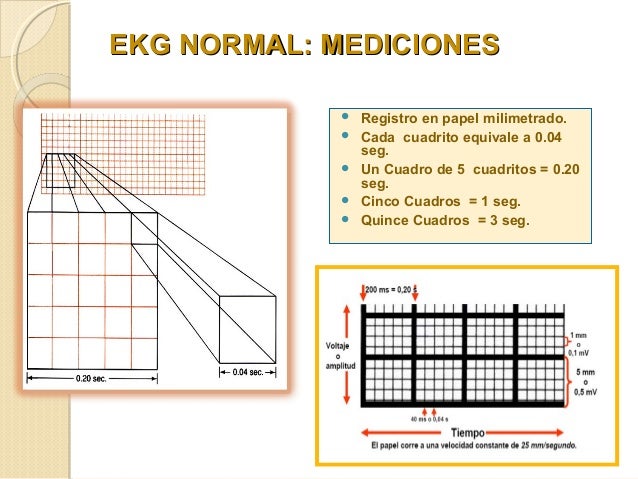

En un ECG estándar, el papel está cuadriculado. Los cuadritos más pequeños miden 1 mm de alto y 1 mm de ancho. Esto es crucial porque la duración (tiempo) se lee horizontalmente, y la amplitud (voltaje) se lee verticalmente.
Duración (Horizontal): Un cuadrito pequeño (1 mm) representa 0.04 segundos (40 milisegundos). Un cuadrito grande, formado por 5 cuadritos pequeños (5 mm), representa 0.20 segundos (200 milisegundos). Cinco cuadritos grandes (25 mm) representan 1 segundo.
Must Read
Amplitud (Vertical): Un cuadrito pequeño (1 mm) representa 0.1 milivoltios (mV). Un cuadrito grande (5 mm) representa 0.5 mV. Esta medición es importante para determinar la altura de las ondas P, QRS, y T, que pueden indicar hipertrofia ventricular o atrial.
Ejemplo 1: Si el complejo QRS dura 3 cuadritos pequeños, su duración es de 3 x 0.04 segundos = 0.12 segundos. Esto estaría dentro del rango normal (menos de 0.12 segundos).
Ejemplo 2: Si la onda P tiene una amplitud de 2 cuadritos pequeños, su amplitud es de 2 x 0.1 mV = 0.2 mV. Una onda P alta podría indicar una hipertrofia auricular derecha.
Para calcular la frecuencia cardiaca a partir del ECG, se puede contar el número de cuadritos grandes entre dos complejos QRS consecutivos. Si hay 5 cuadritos grandes, la frecuencia es de 300 latidos por minuto (300/5 = 60 lpm). Si hay 3 cuadritos grandes entre los complejos QRS, la frecuencia cardiaca es de 100 lpm (300/3=100 lpm)
Comprender las medidas de los cuadritos del ECG es fundamental para la interpretación precisa del ritmo cardíaco, la detección de arritmias, la identificación de bloqueos cardíacos, y la evaluación de isquemia o infarto de miocardio. Es una habilidad esencial para cualquier profesional de la salud involucrado en el cuidado cardiovascular.
