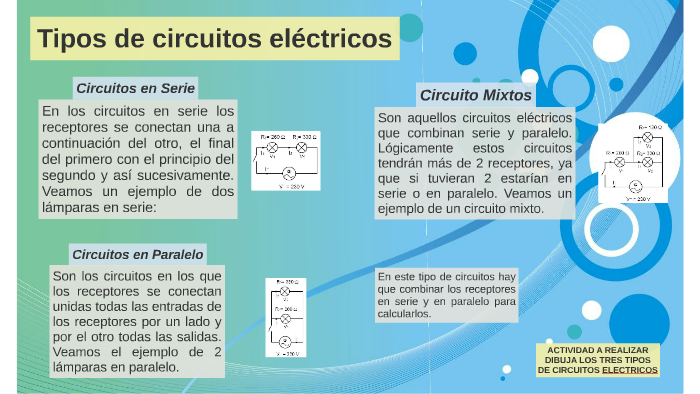

Existen varios tipos de circuitos eléctricos. Los principales se clasifican según su configuración y la forma en que se conectan los componentes.
Circuito en Serie
Un circuito en serie es aquel donde los componentes están conectados uno tras otro, formando un solo camino para la corriente eléctrica. Imagina una fila de bombillas conectadas de extremo a extremo.
La corriente eléctrica es la misma en todos los puntos del circuito. Si una bombilla se quema, el circuito se interrumpe y todas las bombillas se apagan. Un ejemplo sencillo es una cadena de luces navideñas antiguas.
Must Read
Para calcular la resistencia total en un circuito en serie, se suman las resistencias de cada componente: Rtotal = R1 + R2 + R3 + ...
Circuito en Paralelo
Un circuito en paralelo es aquel donde los componentes están conectados en ramas separadas, proporcionando múltiples caminos para la corriente eléctrica. Piensa en varias bombillas conectadas directamente a la misma fuente de energía.
El voltaje es el mismo en todas las ramas del circuito. Si una bombilla se quema, las demás bombillas siguen funcionando. Un ejemplo común es el cableado de una casa.
Para calcular la resistencia total en un circuito en paralelo, se usa la siguiente fórmula: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ...
Circuito Mixto
Un circuito mixto combina elementos de circuitos en serie y en paralelo. Tiene tanto componentes conectados en fila como componentes conectados en ramas separadas.
Para analizar un circuito mixto, primero se simplifican las partes en serie y en paralelo individualmente. Luego, se combinan las resistencias equivalentes para obtener la resistencia total del circuito.
Es necesario identificar qué partes están en serie y cuáles están en paralelo. Luego, aplicar las fórmulas correspondientes a cada sección y combinarlas. Un circuito más complejo en una casa puede tener características mixtas.
Otros Tipos de Circuitos
Además de los circuitos en serie, paralelo y mixto, existen otros tipos especializados.
Circuito Abierto: Es un circuito incompleto donde la corriente no puede fluir. Un interruptor apagado crea un circuito abierto.
Cortocircuito: Es un circuito donde la corriente toma un camino de baja resistencia, generalmente accidental. Esto puede causar sobrecalentamiento y daños. Imagina un cable pelado tocando otro cable pelado.
Circuito Cerrado: Es un circuito completo donde la corriente puede fluir libremente. Un interruptor encendido crea un circuito cerrado.
Resumen
En resumen, los principales tipos de circuitos eléctricos son: en serie, en paralelo y mixto. Cada tipo tiene características únicas que afectan el flujo de corriente y el comportamiento de los componentes.
Entender estos tipos es fundamental para el diseño, análisis y reparación de sistemas eléctricos.
Recuerda que la seguridad es primordial al trabajar con electricidad. Siempre desconecta la energía antes de manipular cualquier circuito.
