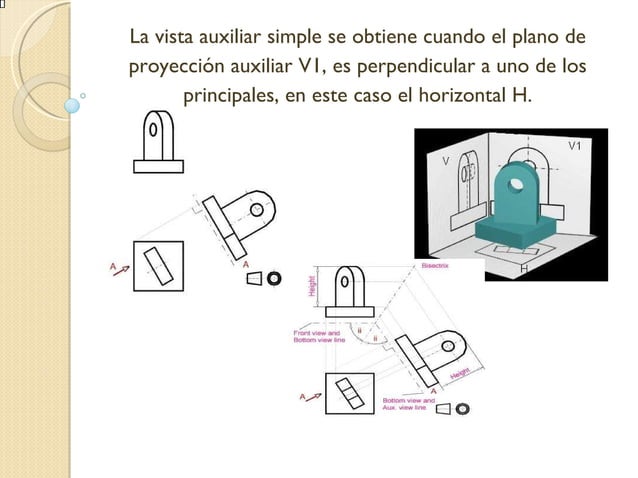

En dibujo técnico, una vista auxiliar es una proyección ortogonal utilizada para mostrar la verdadera forma y tamaño de una superficie inclinada o plano oblicuo que no se ve con precisión en las vistas principales (frontal, superior, lateral). Básicamente, te ayuda a entender mejor una pieza cuando una de sus caras está en ángulo.
¿Cuándo usar vistas auxiliares?
Las usamos cuando:
- Necesitas conocer la longitud real de una línea inclinada.
- Quieres dibujar un círculo que en una vista principal aparece como una elipse.
- Necesitas medir un ángulo que no se muestra correctamente en las vistas principales.
- Simplemente, para simplificar la representación de una pieza compleja.
Cómo crear una vista auxiliar (Paso a Paso):
Aquí tienes un proceso simplificado:
Must Read
- Identifica la superficie inclinada: Busca la superficie que no se ve con su verdadera forma en las vistas principales.
- Dibuja una línea de referencia: Esta línea debe ser paralela a la línea que representa la superficie inclinada en la vista desde donde vas a proyectar. Esta línea representa la verdadera magnitud.
- Proyecta desde la vista original: Dibuja líneas perpendiculares (líneas de proyección) desde los puntos clave de la superficie inclinada en la vista original hasta la línea de referencia.
- Mide la distancia: Mide la distancia desde la superficie inclinada hasta las líneas de referencia en una vista adyacente a la vista original.
- Transfiere las medidas: Transfiere estas medidas a la vista auxiliar, midiendo desde la línea de referencia en la dirección de la proyección.
- Conecta los puntos: Conecta los puntos proyectados para formar la vista auxiliar, mostrando la verdadera forma y tamaño de la superficie inclinada.
Ejemplo rápido: Imagina un tejado inclinado. En la vista frontal, solo ves la altura. En la vista superior, la profundidad. La vista auxiliar, proyectada desde la vista frontal y usando una línea de referencia paralela a la línea que representa el tejado en la vista frontal, te mostrará la superficie real del tejado (largo y ancho completos).
Las vistas auxiliares son herramientas cruciales para resolver problemas de geometría descriptiva y para comunicar eficazmente el diseño de piezas complejas en dibujo técnico.
