Vamos a aprender cómo Crear Diagramas de Clases en Enterprise Architect. Es una herramienta poderosa para diseñar software. Un diagrama de clases es como un plano que muestra las diferentes partes de tu programa y cómo se relacionan.
Paso 1: Abrir Enterprise Architect y Crear un Nuevo Proyecto
Primero, abre Enterprise Architect. Si es la primera vez, te pedirá crear un nuevo proyecto. Dale un nombre descriptivo, por ejemplo "MiSistema". Elige dónde guardar el proyecto en tu computadora.
Paso 2: Crear un Nuevo Diagrama de Clases
Una vez abierto el proyecto, busca la ventana "Project Browser" (explorador de proyecto). Generalmente está a la izquierda. Haz clic derecho en el proyecto ("MiSistema") y selecciona "Add Diagram". En la ventana que aparece, elige "Class" de la lista de diagramas. Dale un nombre a tu diagrama, como "Diagrama Principal".
Must Read
Paso 3: Agregar Clases al Diagrama
Ahora verás una ventana vacía: ¡tu diagrama! A la izquierda, busca la "Toolbox" (caja de herramientas). Si no la ves, ve a "View" -> "Toolbox". En la Toolbox, expande "Common". Verás un icono que dice "Class". Arrástralo a tu diagrama. ¡Felicitaciones, creaste tu primera clase!
Paso 4: Nombrar y Definir Atributos de la Clase
Haz doble clic en la clase que creaste. Se abrirá una ventana de propiedades. En la pestaña "General", cambia el nombre de la clase. Por ejemplo, "Usuario". Ahora, vamos a agregarle atributos (datos). En la pestaña "Attributes", haz clic en el botón "+". Ponle un nombre al atributo, como "nombreUsuario". Selecciona su tipo de dato, como "String". Repite para otros atributos, como "contrasena" (String) y "correoElectronico" (String).
Paso 5: Agregar Métodos (Operaciones) a la Clase
Los métodos son las acciones que puede realizar la clase. En la ventana de propiedades de la clase "Usuario", ve a la pestaña "Operations". Haz clic en el botón "+". Ponle un nombre al método, como "autenticar". Indica el tipo de retorno, como "Boolean" (verdadero o falso). Repite para otros métodos, como "cambiarContrasena".
Paso 6: Crear Relaciones entre Clases
Para conectar clases, necesitas relaciones. Imagina que tienes otra clase llamada "Perfil". En la Toolbox, expande "Relationships". Verás diferentes tipos de relaciones, como "Association", "Aggregation", y "Composition". Arrastra una relación "Association" desde la clase "Usuario" a la clase "Perfil". Esto indica que un usuario tiene un perfil. Haz doble clic en la línea de la relación para definir su cardinalidad (por ejemplo, un usuario tiene un perfil, y un perfil pertenece a un usuario).

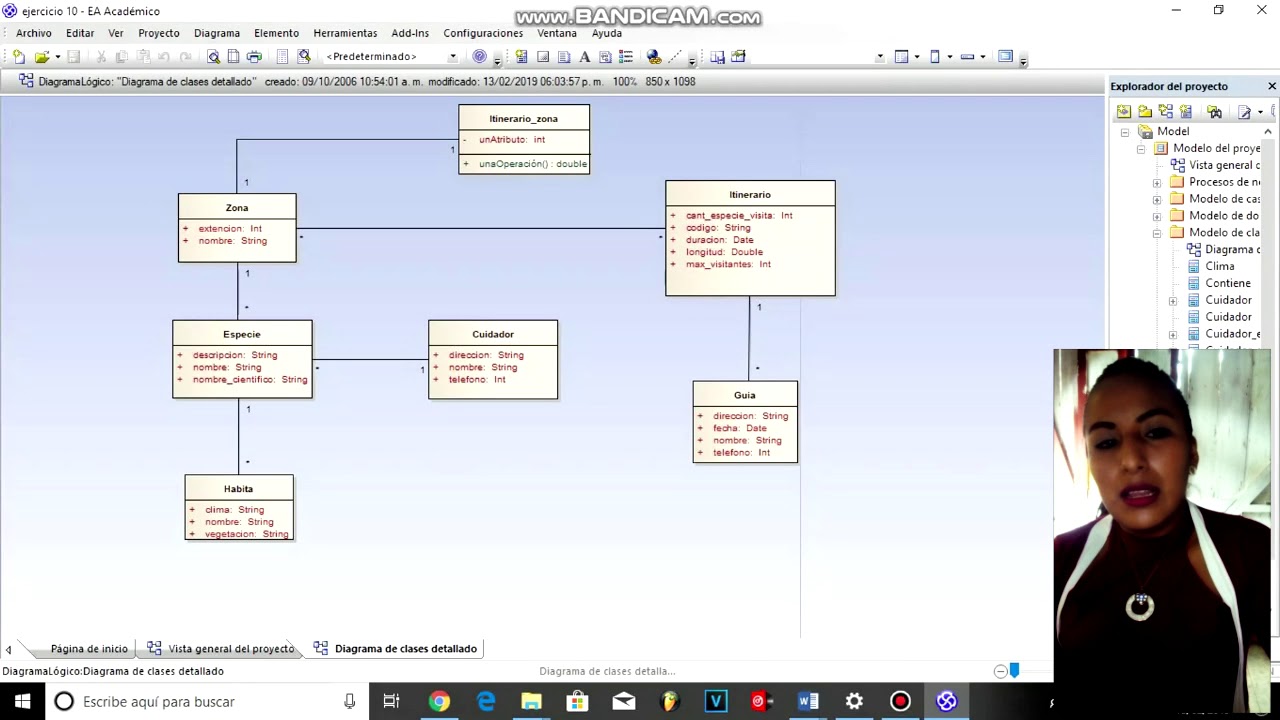

Paso 7: Refinar el Diagrama
A medida que avanzas en tu diseño, puedes agregar más clases, atributos, métodos y relaciones. Enterprise Architect ofrece muchas opciones para personalizar la apariencia de tu diagrama. Experimenta con diferentes colores, fuentes y estilos de línea.
Consejos Adicionales
- Usa nombres descriptivos para las clases, atributos y métodos.
- Manten tus diagramas simples y enfocados.
- Aprovecha la documentación de Enterprise Architect para aprender más sobre las diferentes opciones y características.
- ¡Practica! Cuanto más uses la herramienta, más fácil te resultará.
Con estos pasos, podrás crear diagramas de clases básicos en Enterprise Architect. ¡Ahora puedes empezar a diseñar tu propio software!
