Comprendiendo el Problema
Primero, identifiquemos los elementos clave. Necesitamos una comunicación Profibus DP. La comunicación se realizará entre dos S7-300.
Definamos qué significa una comunicación exitosa. ¿Intercambio de datos cíclico? ¿Lectura y escritura de variables específicas? Entender el objetivo final es crucial.
Consideremos los componentes existentes. ¿Están los CPUs S7-300 físicamente conectados a la red Profibus DP? ¿Tienen las direcciones correctas?
Must Read
Recopilación de Información Relevante
Consultemos la documentación de los CPUs S7-300. Busquemos información sobre configuración Profibus DP. Revisemos los manuales de comunicación.
Analicemos la topología de la red Profibus DP. Identifiquemos el maestro y el esclavo. Verifiquemos las direcciones de los dispositivos.
Examinemos el hardware existente. Verifiquemos los cables y conectores. Confirmemos la terminación correcta de la red Profibus DP.
Desarrollo de Posibles Soluciones
Si un CPU S7-300 es el maestro Profibus DP, configuremos el otro como esclavo. Utilicemos el STEP 7 para la configuración. Aseguremos una configuración correcta del maestro.

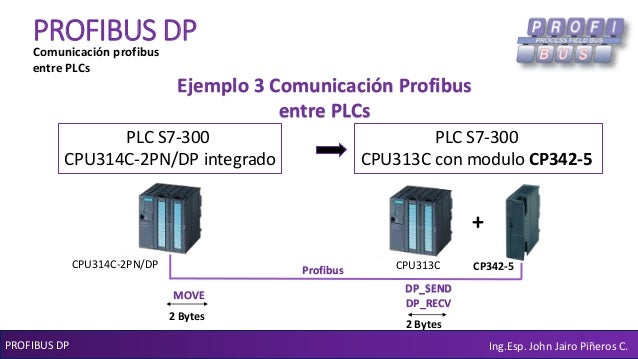

Si ambos CPUs S7-300 deben intercambiar datos, consideremos un modelo maestro-maestro. Esto requiere bloques de función especiales. Investiguemos SFB14 'GET' y SFB15 'PUT'.
Si la comunicación es simple, podemos utilizar bloques de transferencia de datos. Asignemos las áreas de memoria correctas para la comunicación. Aseguremos la consistencia de los datos.
Implementación de la Solución
Abramos el STEP 7. Creemos un proyecto para los CPUs S7-300. Agreguemos el hardware correcto a la configuración del proyecto.
Configuremos la interfaz Profibus DP. Asignemos las direcciones Profibus DP a cada CPU S7-300. Definamos la velocidad de transmisión.
Implementemos el código de comunicación. Utilicemos SFB14 'GET' y SFB15 'PUT' para el intercambio de datos. Implementemos la lógica para el manejo de errores.
Verificación de la Solución
Compilamos y descargamos el programa a los CPUs S7-300. Monitorizamos el estado de la comunicación. Utilizamos el Online & Diagnostics en STEP 7.
Verifiquemos el intercambio de datos. Monitoreemos las variables compartidas. Aseguremos que los datos se actualizan correctamente.
Probemos diferentes escenarios. Simulemos errores en la red Profibus DP. Validemos el manejo de errores implementado.
Solución de Problemas Comunes
Si la comunicación falla, verifiquemos la configuración de la dirección Profibus DP. Confirmemos que no hay direcciones duplicadas. Asegurémonos de que la velocidad de transmisión sea correcta.
Si los datos son incorrectos, verifiquemos la asignación de memoria. Aseguremos que los tipos de datos sean compatibles. Validemos la consistencia de los datos.
Si la comunicación es intermitente, verifiquemos los cables y conectores. Asegurémonos de que la terminación de la red Profibus DP sea correcta. Consideremos el uso de un analizador de protocolo Profibus DP.
Documentación
Documentemos la configuración de la red Profibus DP. Incluyamos las direcciones de los dispositivos. Describamos el flujo de datos.
Documentemos el código de comunicación. Expliquemos la lógica de programación. Incluyamos comentarios para facilitar la comprensión.
Documentemos los procedimientos de solución de problemas. Identifiquemos los problemas comunes. Describamos las soluciones implementadas.
