Como Se Representa El Relieve En Un Mapa Topografico

Un mapa topográfico es una representación gráfica y detallada de la superficie terrestre. Muestra tanto las características naturales (como montañas, ríos y valles) como las artificiales (carreteras, edificios). Lo más importante es que representa el relieve, es decir, las alturas y formas del terreno.

¿Cómo se muestra el relieve en un mapa topográfico? Principalmente, se utilizan las curvas de nivel.

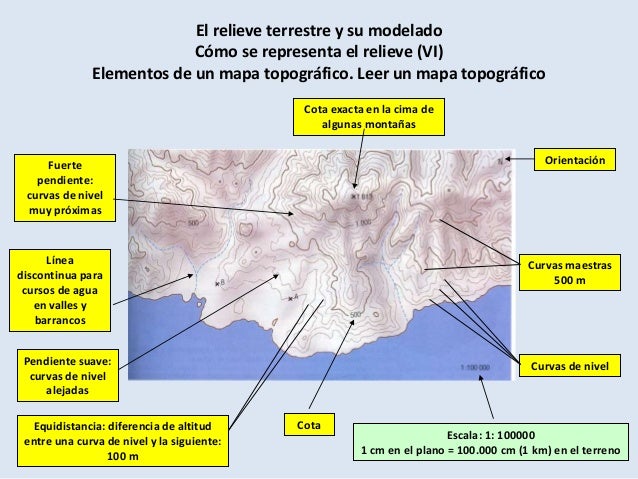

¿Qué son las curvas de nivel?

Las curvas de nivel son líneas que unen puntos con la misma altitud sobre el nivel del mar. Imagina que cortas una montaña con planos horizontales a diferentes alturas. Cada corte dejaría una línea en la superficie de la montaña. Esa línea, proyectada en el mapa, es una curva de nivel.

Características importantes de las curvas de nivel:

• Altitud constante: Cada curva de nivel representa una única altitud.
• Equidistancia: La diferencia de altitud entre dos curvas de nivel consecutivas es constante. Esta diferencia se llama equidistancia. Por ejemplo, si la equidistancia es de 20 metros, cada curva de nivel estará 20 metros más alta o más baja que la anterior.
• Juntas o separadas: Curvas de nivel muy juntas indican una pendiente pronunciada (una subida o bajada rápida). Curvas de nivel separadas indican una pendiente suave (una subida o bajada gradual).
• Circulares cerradas: Las curvas de nivel suelen formar círculos cerrados en las cimas de las montañas o depresiones del terreno.
• Forma de "V": Cuando las curvas de nivel cruzan un río o arroyo, suelen formar una "V" apuntando hacia la parte más alta (la fuente del agua).

Ejemplo:

Si ves en un mapa topográfico muchas curvas de nivel muy juntas, sabrás que estás viendo una zona con mucha pendiente, probablemente una ladera de una montaña. Si ves curvas de nivel separadas y con formas suaves, estarás viendo una zona plana o con poca pendiente.

Además de las curvas de nivel, algunos mapas topográficos utilizan colores o tramas para representar las diferentes altitudes. Por ejemplo, los colores más oscuros pueden representar las zonas más altas, y los colores más claros las zonas más bajas.

En resumen, las curvas de nivel son la herramienta principal para representar el relieve en un mapa topográfico. Entender cómo funcionan te permitirá "leer" el mapa y comprender la forma del terreno que representa.
