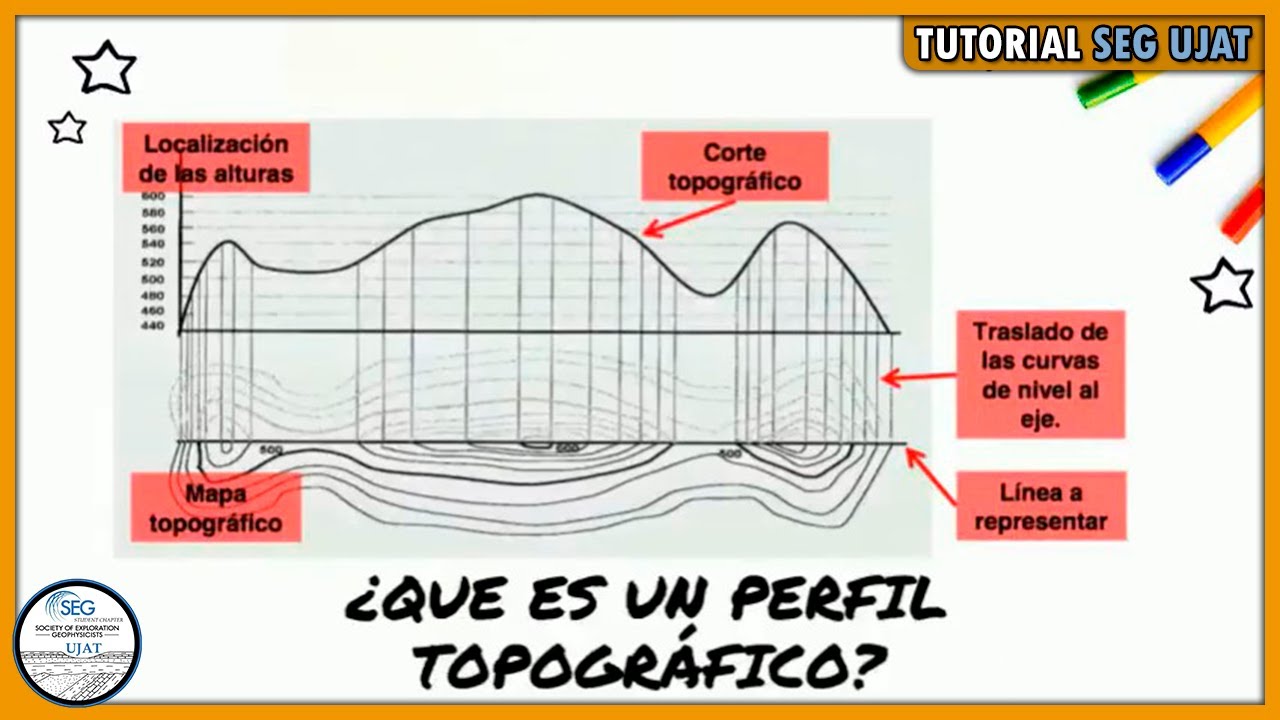

Un perfil topográfico es una representación gráfica de la elevación del terreno a lo largo de una línea específica. En otras palabras, es como si cortáramos una rebanada del terreno y viéramos su forma de lado. Es una herramienta visual fundamental para comprender la topografía de un área.
Para realizar un perfil topográfico, se necesitan principalmente dos cosas: un mapa topográfico con curvas de nivel y una línea de perfil. La línea de perfil es la ruta a lo largo de la cual vamos a crear el perfil.
Aquí te explico el proceso paso a paso:
- Dibuja la línea de perfil: Traza la línea sobre el mapa topográfico, indicando el inicio y el fin.

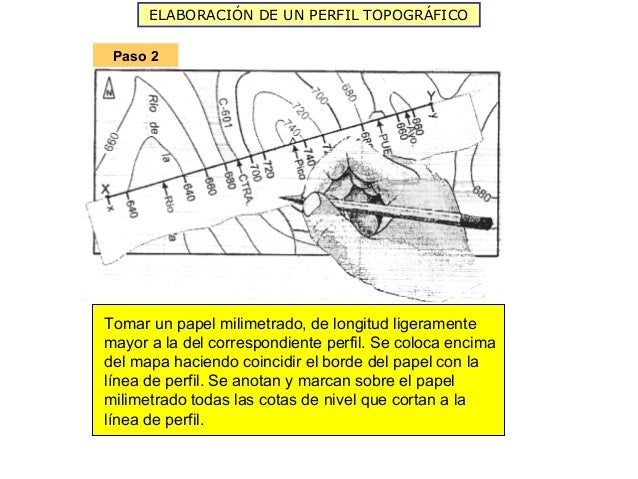

- Marca las intersecciones: Identifica donde la línea de perfil cruza las curvas de nivel. Marca cada intersección con una línea perpendicular a la línea de perfil.
- Transfiere las alturas: En una hoja de papel cuadriculado, dibuja un eje horizontal que represente la distancia a lo largo de la línea de perfil y un eje vertical que represente la elevación. Transfiere la elevación de cada curva de nivel donde la línea de perfil la cruza, marcando un punto en la gráfica. Por ejemplo, si una curva de nivel indica 100 metros, coloca un punto a la altura de 100 metros en el papel cuadriculado, en la posición correspondiente a la distancia a la que se encuentra esa intersección en la línea de perfil.
- Une los puntos: Conecta los puntos con una línea suave. Esta línea representa el perfil topográfico.
Must Read
Los perfiles topográficos tienen muchas aplicaciones prácticas. Por ejemplo, se utilizan en la planificación de carreteras para evaluar pendientes y cortes necesarios. También se usan en la construcción de edificios para entender la estabilidad del terreno y en el estudio de cauces de ríos para analizar riesgos de inundación. Incluso, si estás planeando una caminata o excursión, puedes usar un perfil topográfico para tener una idea clara de la dificultad del terreno y prepararte adecuadamente. ¡Es una herramienta muy útil para visualizar y comprender el relieve!
