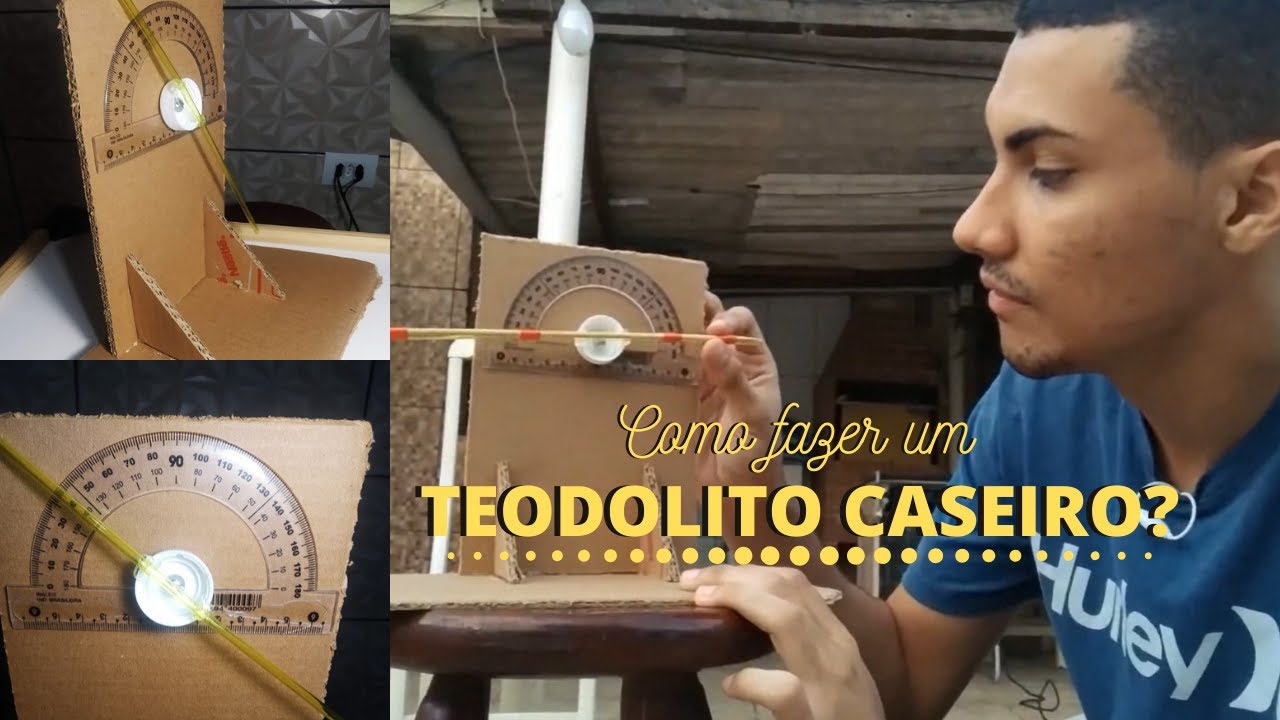

Un teodolito casero es un instrumento rudimentario diseñado para medir ángulos horizontales y verticales, similar a un teodolito profesional pero construido con materiales accesibles y económicos. Su principal función es ayudar a determinar la altura y distancia de objetos remotos utilizando principios básicos de trigonometría.
La elaboración comienza con una base estable. Esta puede ser un plato de plástico resistente o un trozo de madera. Sobre esta base, se fija un transportador de 360 grados, que actuará como la escala horizontal para medir ángulos.
A continuación, se necesita un visor. Un simple tubo de cartón, como el de un rollo de papel higiénico o toallas de cocina, sirve perfectamente. Este tubo se debe montar sobre la base de manera que pueda girar libremente sobre el transportador. Para facilitar la alineación del visor con el objeto a medir, se puede pegar un hilo cruzado en cada extremo del tubo.
Must Read
Para medir ángulos verticales, se añade un clinómetro rudimentario. Esto se logra pegando un pequeño transportador vertical al lado del visor. Un hilo con un peso (una tuerca pequeña) colgando del centro del transportador vertical indicará el ángulo de inclinación.
Ejemplo 1: Para medir la altura de un árbol, se apunta el visor a la cima del árbol y se anota el ángulo vertical indicado por el clinómetro. Luego, se mide la distancia horizontal desde el teodolito casero hasta la base del árbol. Con estos dos datos y la altura del teodolito, se puede calcular la altura del árbol usando la función tangente.
Ejemplo 2: Para medir la distancia entre dos puntos, se mide el ángulo horizontal entre ellos desde una posición conocida. Luego, se mueve el teodolito a otra posición y se repite la medición. Con estos dos ángulos y la distancia entre las dos posiciones del teodolito, se puede calcular la distancia entre los dos puntos utilizando trigonometría.
Es crucial calibrar el teodolito casero antes de usarlo. Esto implica verificar que el transportador horizontal esté nivelado y que el hilo del clinómetro vertical cuelgue correctamente cuando el visor está en posición horizontal.
Aunque menos preciso que un teodolito profesional, un teodolito casero es una excelente herramienta para aprender los principios básicos de la topografía y la medición de ángulos. Su aplicación práctica se encuentra en proyectos escolares, construcción a pequeña escala, jardinería, y cualquier situación donde se requieran mediciones angulares aproximadas.
