La conexión del cable UTP al conector RJ45 es el proceso de fijar un cable de par trenzado no apantallado (UTP) a un conector RJ45. Este conector se usa comúnmente para conectar dispositivos a una red Ethernet, como computadoras, routers y switches.
A continuación, los pasos para realizar esta conexión:
- Preparación del cable: Primero, retira la cubierta exterior del cable UTP con una herramienta de crimpado unos 2-3 cm. Ten cuidado de no dañar los cables internos. Ejemplo: Utiliza un pelacables UTP para retirar la funda sin cortar los hilos.
- Ordenamiento de los hilos: Los cables internos están trenzados en pares. Desenrédalos y ordénalos según un estándar específico (T568A o T568B). El estándar más común es T568B (Naranja-Blanco, Naranja, Verde-Blanco, Azul, Azul-Blanco, Verde, Marrón-Blanco, Marrón). Ejemplo: Siguiendo T568B, organiza los cables en la secuencia mencionada.
- Alineación y corte: Una vez ordenados, alinea los cables y córtalos con la herramienta de crimpado para que queden rectos y de la misma longitud (aproximadamente 1.2 cm). Ejemplo: Verifica que todos los hilos tengan la misma longitud después del corte, facilitando la inserción en el conector.

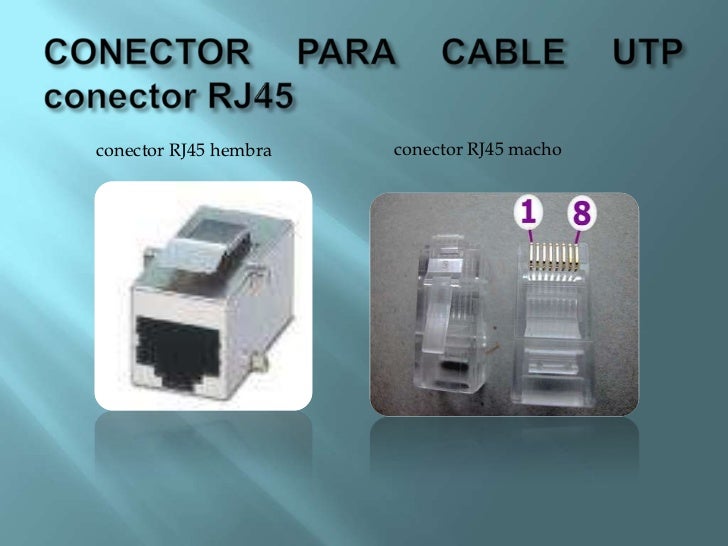

- Inserción en el conector RJ45: Inserta los cables en el conector RJ45, asegurándote de que cada cable llegue hasta el fondo y que el color coincida con el pin correspondiente. Verifica visualmente. Ejemplo: Asegúrate de que el cable Naranja-Blanco esté en el primer pin del conector, seguido por Naranja, y así sucesivamente.
- Crimpar el conector: Introduce el conector RJ45 con el cable ya insertado en la herramienta de crimpado y presiónalo firmemente. Esto fijará los cables al conector y asegurará una buena conexión eléctrica. Ejemplo: Escucha un "clic" al crimpar, que indica que los pines han penetrado correctamente los cables.
- Prueba: Utiliza un probador de cables para verificar la correcta conexión de cada cable. Ejemplo: Si el probador indica fallas, revisa la secuencia de los cables y repite el proceso de crimpado.
Este proceso es importante porque permite la conexión de dispositivos a redes Ethernet, fundamental para la comunicación de datos en oficinas y hogares. Por ejemplo, permite conectar tu computadora a internet o conectar una impresora de red para compartirla entre varios usuarios. Una conexión incorrecta puede causar problemas de red, como lentitud o falta de conexión.
