¡Hola, futuro ingeniero! Vamos a explorar cómo programar una EEPROM en Proteus, de una forma sencilla y visual.
Imagina una EEPROM como una pequeña pizarra digital dentro de tu circuito. Puedes escribir información en ella, borrarla y reescribirla, ¡incluso cuando la alimentación está apagada! Piensa en la memoria de configuración de tu televisor: guarda tus canales y ajustes preferidos. ¡Eso es una EEPROM en acción!
Entendiendo los Componentes
Primero, necesitamos los componentes en Proteus. Buscaremos el microcontrolador (por ejemplo, un ATmega328P, como el que se usa en Arduino), la EEPROM (por ejemplo, una 24C02), y una fuente de alimentación.
Must Read
La EEPROM necesita estar conectada al microcontrolador a través de un protocolo llamado I2C (o TWI). Este protocolo usa dos cables: SDA (Serial Data) y SCL (Serial Clock). Piensa en SDA como el cable de datos que lleva la información. SCL es el cable del reloj que sincroniza la comunicación.
Asegúrate de conectar las resistencias pull-up a las líneas SDA y SCL. Estas resistencias aseguran que las líneas tengan un estado definido cuando no hay comunicación activa. Es como tener un resorte que siempre tira la línea hacia arriba (voltaje alto).
Escribiendo el Código
Ahora, el corazón del proyecto: el código. Vamos a usar un lenguaje de programación como C (en Arduino IDE) para programar el microcontrolador.
Primero, debes incluir las bibliotecas necesarias para la comunicación I2C. En Arduino IDE, esto se hace con `#include
Para escribir en la EEPROM, necesitas enviar la dirección del dispositivo (device address), la dirección de la memoria dentro de la EEPROM donde quieres escribir (memory address), y los datos que quieres guardar. Es como enviar una carta: necesitas la dirección del destinatario (device address) y el lugar específico dentro de la casa donde quieres que llegue la carta (memory address).
Un ejemplo sencillo podría ser: `Wire.beginTransmission(0x50); // Device address. Wire.write(0x00); // Memory address. Wire.write(0x42); // Data to write. Wire.endTransmission();` Este código escribe el valor `0x42` (que representa la letra "B" en ASCII) en la dirección `0x00` de la EEPROM.

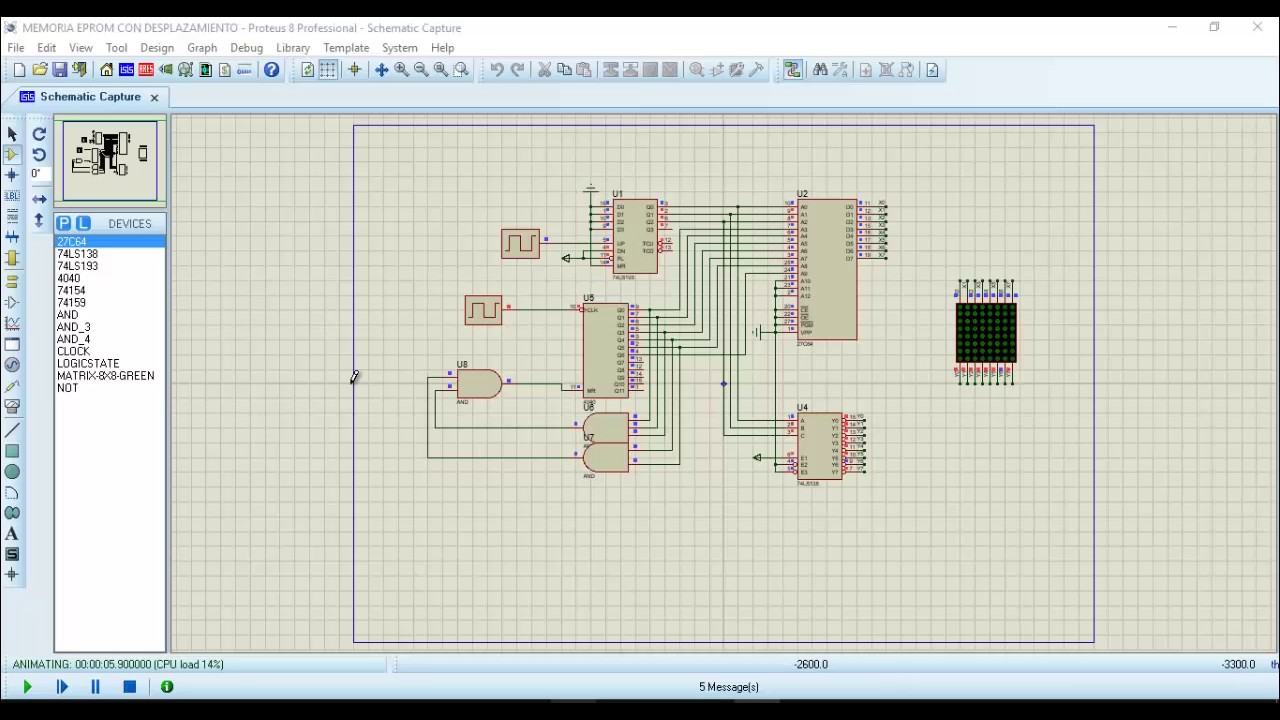

Simulando en Proteus
Una vez que tengas el código, compílalo en Arduino IDE. Luego, Proteus necesita el archivo .hex generado por el compilador. Asegúrate de que la opción "Display all output during compilation" esté habilitada en las preferencias de Arduino IDE para poder encontrar la ruta al archivo .hex.
En Proteus, haz doble clic en el microcontrolador para abrir sus propiedades. En el campo "Program File", busca y selecciona el archivo .hex. Ajusta la frecuencia del reloj (Clock Frequency) a la misma que usaste en tu código (por ejemplo, 16MHz para Arduino Uno).
Ejecuta la simulación. Para verificar que la EEPROM está funcionando correctamente, puedes usar un Virtual Terminal o un Logic Analyzer en Proteus para leer los datos de la EEPROM.
Para leer la información, necesitas un código similar, pero usando `Wire.requestFrom()` y `Wire.read()`. Recuerda enviar la dirección de la memoria que quieres leer antes de solicitar los datos. Es como pedir una copia de una carta: necesitas indicar de qué carta quieres la copia.
¡Y ahí lo tienes! Has programado una EEPROM en Proteus. Experimenta con diferentes valores y direcciones para entender mejor cómo funciona. ¡La práctica hace al maestro!
