La escala en AutoCAD, al imprimir, se refiere a la relación entre las unidades del dibujo y las unidades del papel. Básicamente, decide cuánto se reduce o amplía tu dibujo para que quepa en una hoja de papel.
¿Por qué es importante la escala?
Imagina dibujar una casa enorme en AutoCAD. Si intentas imprimirlo directamente, ¡la casa sería gigante y no cabría en ninguna hoja! La escala te permite reducir la casa para que quepa, manteniendo las proporciones correctas. Si no configuras la escala correctamente, tu plano podría salir ilegible o con medidas incorrectas.
Pasos para configurar la escala al imprimir en AutoCAD:

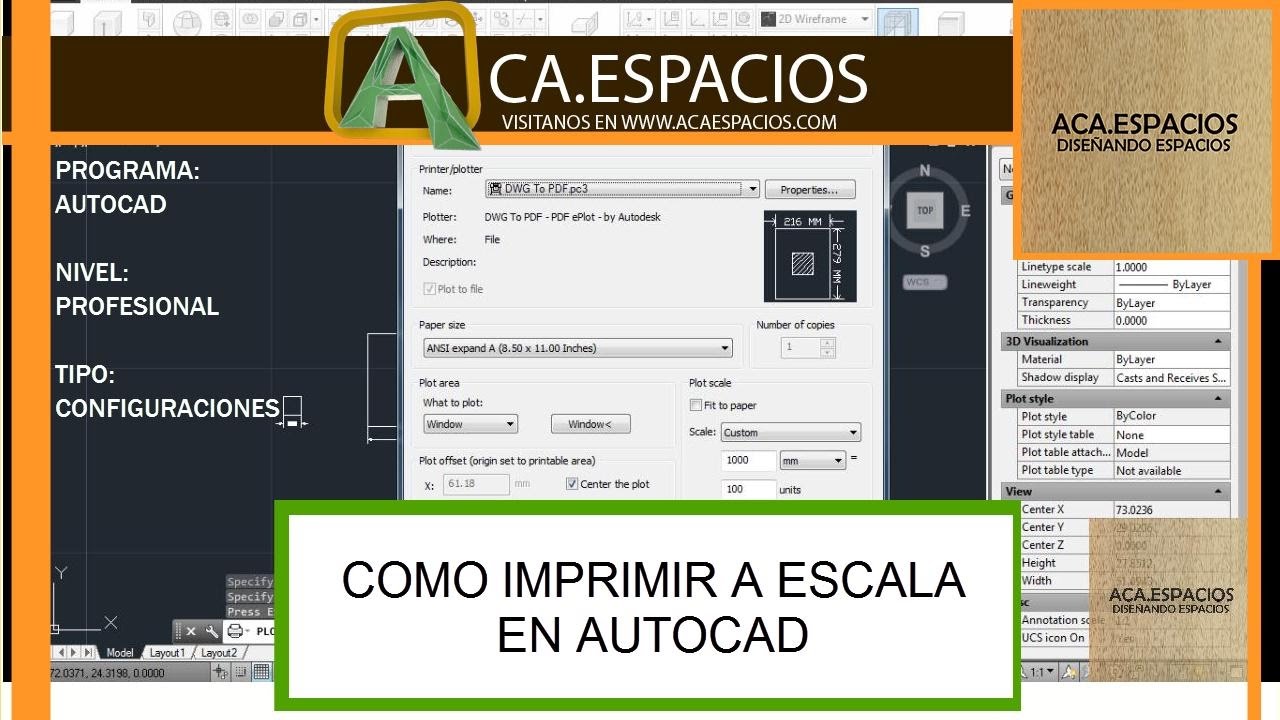

- Abre el cuadro de diálogo de trazado: Puedes hacerlo presionando Ctrl+P o escribiendo "TRAZAR" en la línea de comandos y presionando Enter.
- Configura la impresora: Selecciona la impresora que vas a utilizar y el tamaño de papel (A4, A3, etc.).
- Selecciona el área de trazado: Aquí defines qué parte del dibujo quieres imprimir. Las opciones comunes son:
- Extensión: Imprime todo lo dibujado.
- Ventana: Permite seleccionar un área específica con el ratón.
- Presentación: Si estás usando presentaciones (Layouts), elige esta opción.
- Escoge la escala: Esta es la parte crucial. Aquí tienes dos opciones principales:
- Escala a ajustar: AutoCAD intenta ajustar el dibujo al tamaño del papel. NO ES RECOMENDABLE para planos técnicos, ya que la escala no será precisa.
- Escala personalizada: Te da control total. Ingresa la relación deseada:
- La primera unidad representa la unidad en el papel (ej: 1 mm).
- La segunda unidad representa la unidad en el dibujo (ej: 1000 mm, que sería 1 metro).
Una escala común es 1:100. Esto significa que 1 milímetro en el papel representa 100 milímetros (10 centímetros) en el dibujo.
- Previsualiza: Haz clic en el botón "Vista preliminar" para ver cómo quedará el dibujo en el papel antes de imprimir. Esto te permite verificar si la escala es correcta y si todo está dentro del área de impresión.
- Ajusta si es necesario: Si la previsualización no es correcta, regresa al cuadro de diálogo de trazado y modifica la escala o el área de trazado hasta obtener el resultado deseado.
- ¡Imprime! Una vez que estés satisfecho con la previsualización, haz clic en "Aceptar" para imprimir tu dibujo.
Ejemplo práctico:
Dibujaste un plano de una habitación donde cada metro está representado por 1000 unidades en AutoCAD. Quieres imprimirlo en escala 1:50. En el cuadro de diálogo de trazado, en la sección de escala personalizada, ingresarías: 1 (mm) = 50 (unidades de dibujo). Esto significa que 1 mm en el papel representa 50 mm (0.05 metros) de la habitación real.
Consejos adicionales:
- Usa Presentaciones (Layouts): Las presentaciones te permiten definir la escala en un entorno diferente al espacio modelo, lo que facilita la impresión y te da mayor control.
- Establece unidades correctas: Asegúrate de que las unidades de tu dibujo (metros, milímetros, pulgadas) estén configuradas correctamente desde el principio. Esto afectará la escala de impresión.
- Guarda la configuración de trazado: Si vas a imprimir el mismo dibujo con la misma escala varias veces, guarda la configuración de trazado para no tener que volver a configurarla cada vez.
La escala de impresión en AutoCAD puede parecer complicada al principio, pero con práctica y paciencia, dominarás este aspecto fundamental para crear planos precisos y legibles. ¡No dudes en experimentar y preguntar si tienes dudas!
