¿Alguna vez has necesitado mostrar la ubicación de un proyecto en un plano de AutoCAD? Es como mostrarle a alguien en un mapa dónde exactamente está tu casa. Aquí te explicaremos cómo hacerlo, paso a paso.
¿Qué es un Croquis de Localización?
Un croquis de localización es un dibujo sencillo que muestra la ubicación de un sitio. Imagina un mapa dibujado a mano para llegar a una fiesta, pero más preciso. Es una representación visual que ayuda a entender el contexto geográfico de un proyecto.
En AutoCAD, esto significa insertar una imagen o un bloque que muestre dónde se encuentra tu proyecto en el mundo real. Esto puede ser una captura de pantalla de un mapa o un dibujo creado específicamente para este propósito.
Must Read
Preparación del Croquis
Primero, necesitas tener tu croquis de localización listo. Puede ser una imagen (.jpg, .png, etc.) o un archivo de AutoCAD (.dwg). Por ejemplo, puedes usar Google Maps para encontrar la ubicación y hacer una captura de pantalla. Asegúrate de que la imagen sea clara y fácil de entender.
Si usas una imagen, recórtala para que muestre solo el área relevante. Si usas un archivo .dwg, asegúrate de que esté bien dibujado y guardado. Recuerda que la claridad es clave para que el croquis sea útil.
Insertar la Imagen como Referencia Externa (XREF)
Una forma común de insertar el croquis es como una referencia externa (XREF). Una XREF es como vincular un archivo a tu dibujo actual sin incorporarlo completamente.
En AutoCAD, escribe el comando XREF o haz clic en el icono de Referencia Externa. Se abrirá la paleta de Referencias Externas. Haz clic en el icono de adjuntar DWG o Imagen.
Navega hasta la ubicación de tu archivo de croquis. Selecciona el archivo y haz clic en Abrir. Aparecerá una ventana de diálogo de Adjuntar Referencia Externa.
En esta ventana, puedes especificar el punto de inserción, la escala y la rotación. Si quieres insertar el croquis en el origen (0,0) con escala 1 y sin rotación, simplemente haz clic en Aceptar.
Otra opción es desmarcar "Especificar en pantalla" para que puedas hacer clic en la pantalla y definir manualmente la posición, escala y rotación. Experimenta para ver qué funciona mejor para ti.

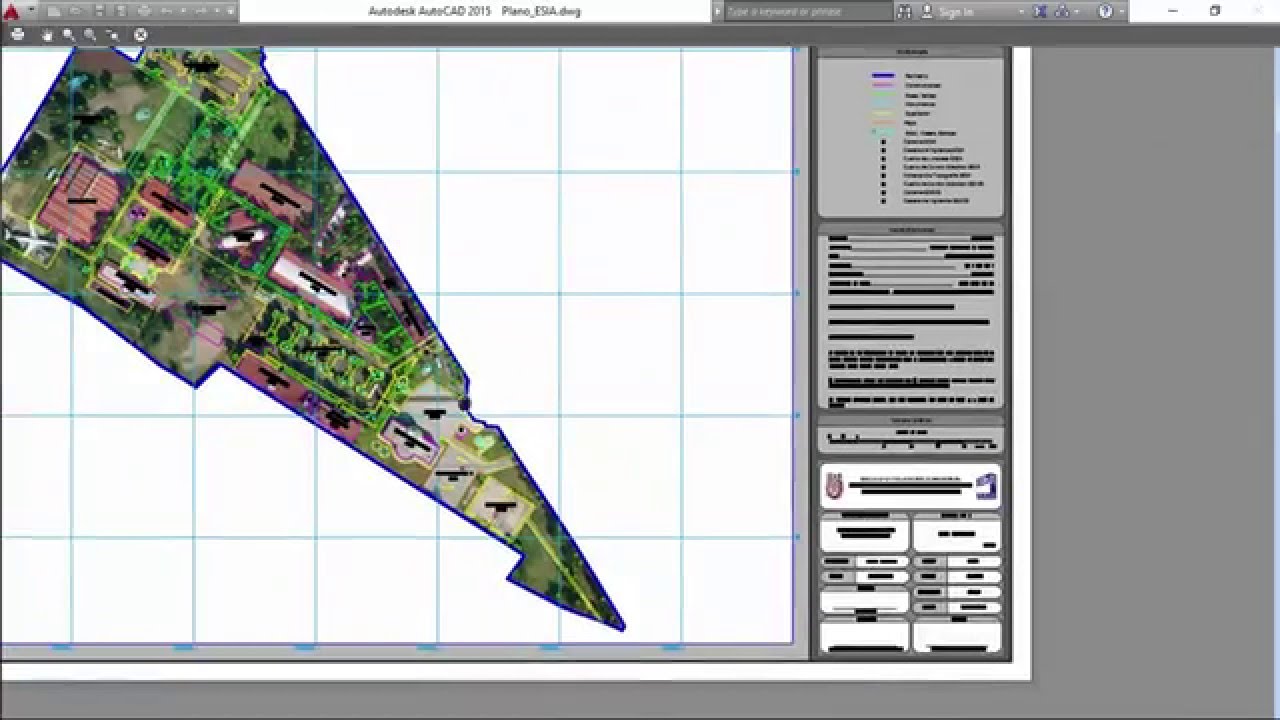

Insertar la Imagen Directamente
También puedes insertar la imagen directamente en el dibujo. Esto incorpora la imagen al archivo .dwg. Escribe el comando IMAGEN o INSERTAR y busca la opción para insertar una imagen ráster. Sigue los mismos pasos de selección de archivo y ajuste de parámetros como con las XREF.
La principal diferencia es que, al insertar la imagen directamente, se guarda dentro del archivo .dwg. Con una XREF, el archivo de imagen permanece separado y solo se vincula.
Ajustar la Escala y la Posición
Una vez insertado el croquis, es posible que necesites ajustar su escala y posición. Usa el comando ESCALA para cambiar el tamaño del croquis. Usa el comando MOVER para cambiar su posición.
Si conoces una distancia real en el croquis (por ejemplo, la longitud de una calle), puedes usar esa información para escalar el croquis correctamente. Esto asegura que el croquis sea proporcional al resto del dibujo.
Consideraciones Finales
Recuerda guardar tu trabajo regularmente. Asegúrate de que el croquis sea legible y esté bien posicionado en relación con tu proyecto. Un croquis de localización bien hecho añade valor a tu plano y ayuda a los demás a entender el contexto de tu diseño.
¡Ahora ya sabes cómo insertar un croquis de localización en AutoCAD! Practica con diferentes imágenes y archivos para dominar la técnica. ¡Buena suerte!
