Vamos a explorar cómo crear dibujos en perspectiva isométrica usando AutoCAD. Este tipo de proyección es muy útil para representar objetos tridimensionales en dos dimensiones.
¿Qué es la Perspectiva Isométrica?
La perspectiva isométrica es un método de proyección axonométrica. Representa un objeto en 3D sobre un plano 2D, manteniendo las dimensiones a lo largo de los tres ejes principales iguales. Esto significa que las líneas paralelas en el objeto se representarán como líneas paralelas en el dibujo, con ángulos de 120 grados entre ellas.
En la perspectiva isométrica, los tres ejes (X, Y, y Z) se muestran igualmente escorzados. No hay punto de fuga como en la perspectiva cónica. Esto facilita la medición directa en el dibujo.
Must Read

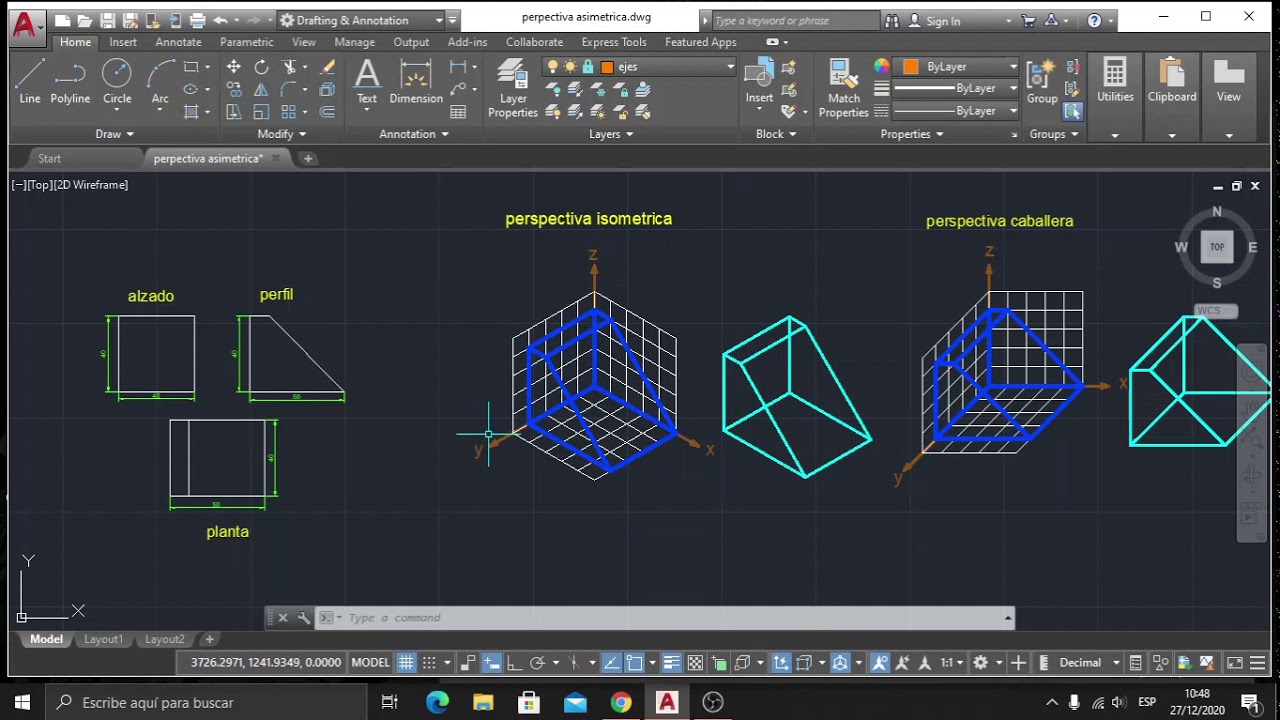

Configurando AutoCAD para Dibujo Isométrico
Primero, abre AutoCAD. Luego, necesitamos cambiar al modo isométrico. Para esto, busca la barra de estado en la parte inferior de la ventana de AutoCAD.
En la barra de estado, busca la opción llamada "Snap Mode" o "Modo Referencia a Objetos". Haz clic en la flecha pequeña al lado del icono. Un menú desplegable aparecerá.
En el menú desplegable, selecciona "Isometric Snap" o "Referencia Isométrica". Verás que la rejilla en el área de dibujo cambia.
Entendiendo los Planos Isométricos
Al trabajar en modo isométrico, tenemos tres planos a nuestra disposición: Isoplano Izquierdo, Isoplano Superior, y Isoplano Derecho. Cada plano representa una vista diferente del objeto.
Podemos cambiar entre estos planos usando la tecla F5. Cada vez que presionas F5, el cursor cambiará de orientación, indicando el plano actual.
Es importante recordar en qué plano estás trabajando al dibujar. Esto afecta la dirección en la que se dibujarán las líneas y las formas.
Dibujando Formas Básicas en Isométrico
Comienza dibujando líneas. Asegúrate de que el modo "Ortho Mode" (F8) esté activado. Esto restringirá las líneas a ángulos de 30 y 150 grados, que son esenciales para la perspectiva isométrica.
Para dibujar un cubo, por ejemplo, comienza dibujando un cuadrado en el Isoplano Superior. Luego, cambia al Isoplano Izquierdo o Derecho para dibujar las caras verticales.
Recuerda que todas las líneas deben ser paralelas a los ejes isométricos. Usa la tecla F5 para cambiar entre los planos y mantener la correcta orientación.
Dibujando Círculos Isométricos
Los círculos en perspectiva isométrica se convierten en elipses. No puedes dibujar un círculo directamente.
Usa el comando "Ellipse" y selecciona la opción "Isocircle". Luego, especifica el centro de la elipse y el radio.
La orientación de la elipse dependerá del plano isométrico actual. Asegúrate de seleccionar el plano correcto con la tecla F5 antes de dibujar la elipse.
Aplicaciones Prácticas
La perspectiva isométrica se utiliza en muchos campos. Es común en el diseño técnico, arquitectura y videojuegos.
En el diseño técnico, se utiliza para crear representaciones claras de piezas mecánicas y ensamblajes. Esto permite visualizar la forma y las dimensiones de un objeto de manera precisa.
En la arquitectura, se utiliza para crear planos y diagramas que muestran la disposición de los espacios en un edificio. Los videojuegos utilizan la perspectiva isométrica para crear mundos virtuales con una sensación tridimensional.
Consejos Adicionales
Practica dibujando formas simples como cubos, cilindros y prismas. Esto te ayudará a familiarizarte con los planos isométricos y las herramientas de AutoCAD.
Utiliza las capas para organizar tu dibujo. Esto facilitará la edición y la gestión del proyecto.
No tengas miedo de experimentar. La práctica es clave para dominar la perspectiva isométrica en AutoCAD.
