Como Hacer Una Maquina De Estados En Labview

Una máquina de estados es una forma poderosa de controlar la secuencia de acciones en un programa. Imagina un semáforo: pasa por diferentes estados (rojo, amarillo, verde) en un orden específico. En LabVIEW, una máquina de estados te permite crear un programa que se comporte de manera similar, realizando diferentes tareas basadas en el estado actual.

¿Qué necesitas para crear una máquina de estados en LabVIEW? Principalmente, un diagrama de casos (Case Structure), un registro de desplazamiento (Shift Register), y un tipo de dato enumerado (Enum) para definir los estados.

Pasos para construir una máquina de estados:

1. Define los estados: Crea un Enum que represente cada estado que tu programa puede tener. Por ejemplo, "Inicio", "Procesando", "Finalizar". En LabVIEW, ve a Controles -> Todos los controles -> Enum. Escribe los nombres de los estados en el enum.
2. Crea el bucle While: Envuelve tu código en un bucle While para que la máquina de estados se ejecute continuamente. Asegúrate de tener una condición de parada para el bucle.
3. Añade el Registro de Desplazamiento: Coloca un Registro de Desplazamiento en el borde del bucle While. Conecta el Enum que creaste al Registro de Desplazamiento del lado izquierdo. Esto guardará el estado actual. Inicializa el Registro de Desplazamiento con el estado inicial (por ejemplo, "Inicio").

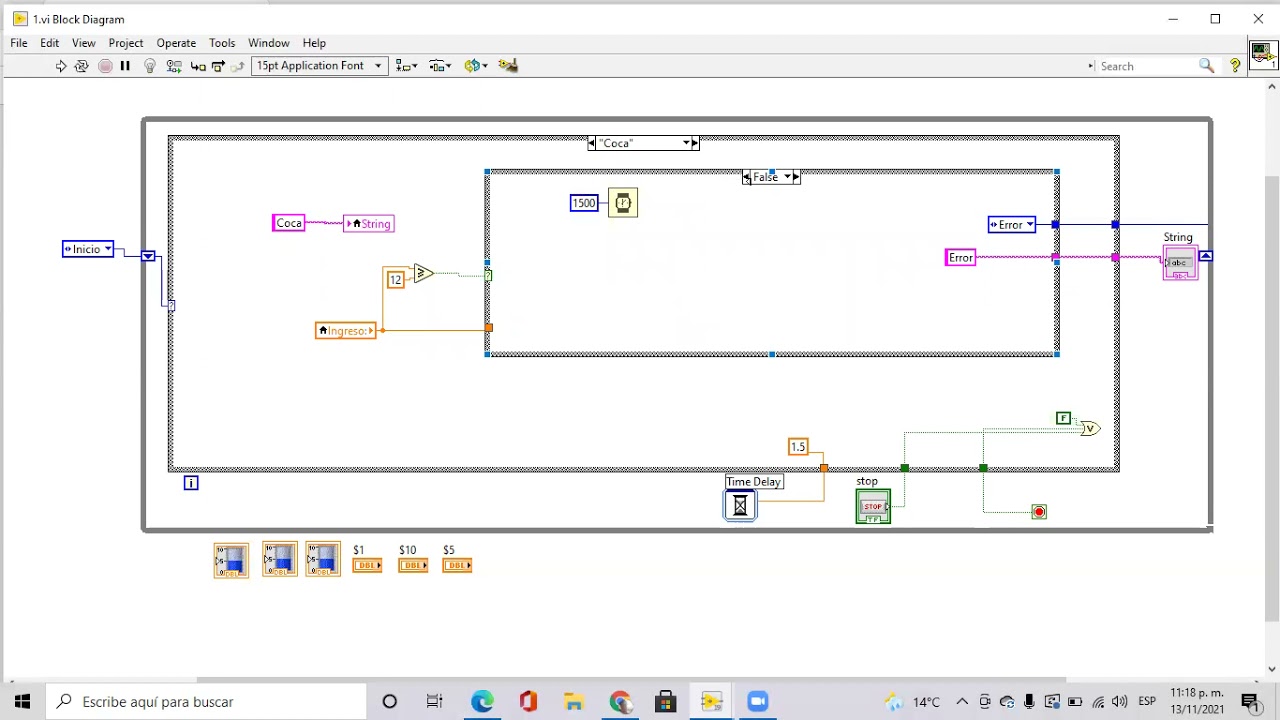

4. Implementa el Diagrama de Casos: Dentro del bucle While, coloca un Diagrama de Casos. Conecta el Registro de Desplazamiento (que contiene el estado actual) al selector del Diagrama de Casos.
5. Programa cada estado: Ahora, para cada estado definido en el Enum, crea un caso en el Diagrama de Casos. Dentro de cada caso, escribe el código que debe ejecutarse cuando el programa está en ese estado. Por ejemplo, en el estado "Procesando", puedes leer datos de un sensor.
6. Determina el siguiente estado: Al final del código de cada estado, decide cuál será el siguiente estado. Conecta una constante Enum con el nuevo estado al Registro de Desplazamiento del lado derecho. Esto actualizará el estado para la siguiente iteración del bucle While.

Ejemplo simple: Imagina una máquina de estados que controla un LED. Los estados podrían ser "LED_Encendido" y "LED_Apagado". En el estado "LED_Encendido", el código encendería el LED y luego cambiaría al estado "LED_Apagado" después de un cierto tiempo. En el estado "LED_Apagado", el código apagaría el LED y luego cambiaría al estado "LED_Encendido".

Las máquinas de estados son muy útiles para controlar procesos complejos en LabVIEW, desde la adquisición de datos hasta el control de robots. Practicar con ejemplos sencillos te ayudará a comprender su funcionamiento.

Recuerda que la clave está en definir claramente los estados y las transiciones entre ellos.
