Un diagrama hombre-máquina es una herramienta visual fundamental para analizar y mejorar la eficiencia en procesos productivos donde interactúan operadores y máquinas. Permite identificar cuellos de botella, tiempos inactivos y optimizar la coordinación entre el trabajo humano y el mecánico. Este análisis detallado conduce a una mayor productividad y reducción de costos. Se elabora frecuentemente en Excel por su accesibilidad y versatilidad.
¿Qué es un Diagrama Hombre-Máquina?
Es una representación gráfica que muestra la secuencia de actividades realizadas tanto por el operador como por la máquina en un proceso. El diagrama descompone el proceso en elementos básicos y registra su duración. Incluye tiempos de actividad, espera e inactividad para cada uno. Esto facilita la identificación de oportunidades de mejora.
El objetivo principal es minimizar el tiempo total del ciclo de producción. Al optimizar la interacción hombre-máquina, se busca reducir los tiempos de inactividad. Esto implica un mejor aprovechamiento de los recursos y un aumento en la productividad general.
Must Read
Elementos Clave del Diagrama
Un diagrama hombre-máquina consta principalmente de dos columnas: una para el operador y otra para la máquina. Cada columna se divide en filas que representan las diferentes actividades y sus duraciones. Los tiempos se registran en una unidad de medida consistente (segundos, minutos, etc.).
Las actividades se clasifican generalmente en: Operación (trabajo productivo), Transporte (movimiento del operador o del material), Espera (tiempo inactivo esperando que otro elemento termine), e Inactividad (tiempo en que no se realiza ninguna tarea productiva). Cada actividad se representa con un símbolo o color diferente para facilitar su identificación visual.
Creación del Diagrama en Excel

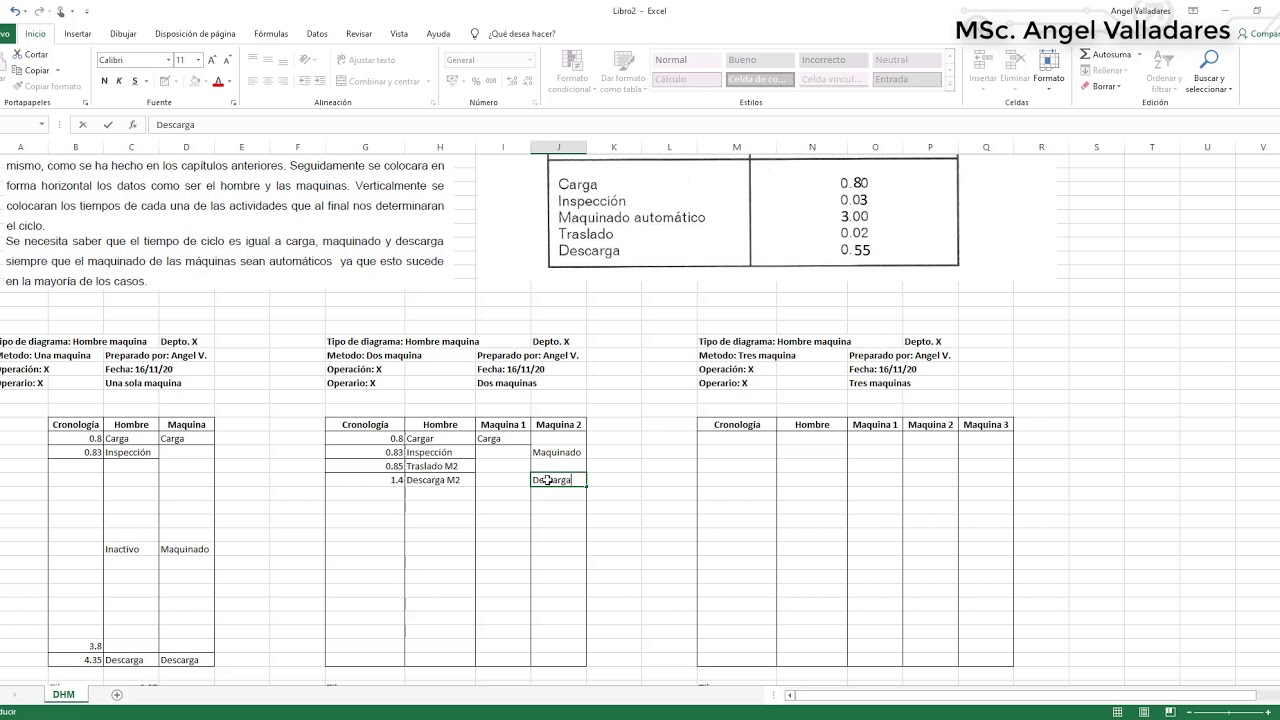

El uso de Excel para crear un diagrama hombre-máquina es muy común por su facilidad de uso. Primero, abre una hoja de cálculo en Excel. Define las columnas para: Tiempo, Operador y Máquina.
Luego, enumera los pasos del proceso en orden cronológico. Introduce la descripción de la actividad realizada por el operador y la máquina en las columnas correspondientes. Registra la duración de cada actividad en la columna de Tiempo.
Utiliza el formato condicional para resaltar las diferentes categorías de actividades (operación, espera, etc.). Esto facilita la identificación visual de los tiempos muertos y las áreas de mejora. Se pueden usar colores diferentes para cada tipo de actividad.
Ejemplo Práctico
Consideremos el proceso de un operador que carga una pieza en una máquina, la máquina la procesa, y el operador descarga la pieza. Las etapas son: Cargar pieza (Operador), Procesamiento (Máquina), y Descargar pieza (Operador). La máquina está inactiva mientras el operador carga y descarga la pieza. El operador está inactivo mientras la máquina procesa la pieza.

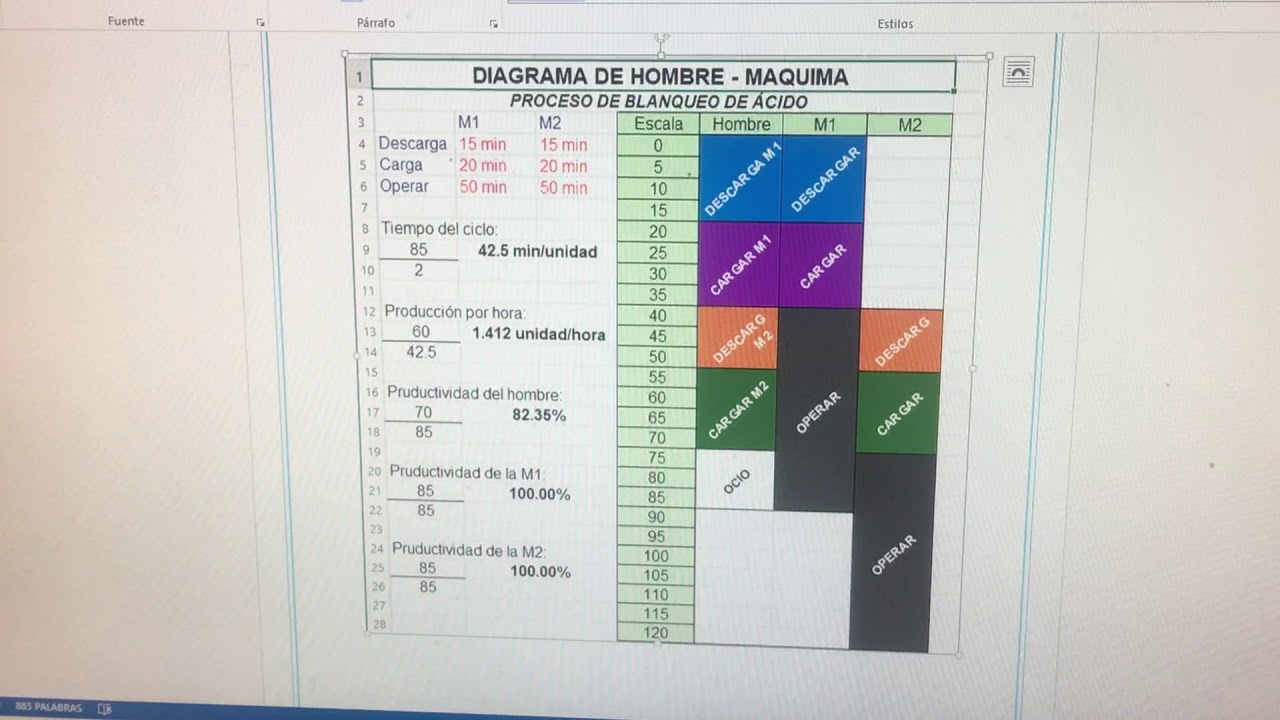

En Excel, se crea una tabla con las columnas: Tiempo (min), Operador, y Máquina. Se ingresan los siguientes datos: 0-2 (Cargar pieza, Inactivo), 2-10 (Inactivo, Procesamiento), 10-12 (Descargar pieza, Inactivo). Se puede usar el formato condicional para resaltar los tiempos inactivos del operador y la máquina.
Análisis y Optimización
Una vez creado el diagrama, se analizan los tiempos de inactividad y las esperas. Se buscan oportunidades para reducir estos tiempos. Algunas soluciones pueden ser: Redistribuir las tareas entre el operador y la máquina. Mejorar la capacitación del operador para reducir los tiempos de operación. Invertir en una máquina más rápida o automatizada.
La identificación de cuellos de botella es crucial. Si el operador tiene mucho tiempo de inactividad, se pueden asignar tareas adicionales. Si la máquina es el cuello de botella, se debe evaluar la posibilidad de mejorar su rendimiento o añadir otra máquina.
Aplicaciones Reales
Los diagramas hombre-máquina se aplican en una amplia variedad de industrias. En la manufactura, se utilizan para optimizar las líneas de ensamblaje. En la logística, se utilizan para mejorar la eficiencia en los procesos de carga y descarga. En los servicios, se utilizan para analizar y mejorar la atención al cliente.
En la industria automotriz, se utilizan para optimizar los tiempos de ciclo en las líneas de producción. En la industria alimentaria, se utilizan para analizar y mejorar el proceso de envasado. Estos diagramas son herramientas poderosas para la mejora continua.
